STM32F4 + MPU9255


pawel0klosek

Pomocna odpowiedź

Cześć, potrzebuje rozwiązać szybko pewniem problem nad, którym już siedzię trochę. Mam na stanie moduł MPU-9255. Podłaczam go za pomocą I2C do ST32F4 no i osie X i Y zczytuje ale z osą Z mam problem. Walcze z tym od jakiegoś czasu i żadnych rezultatów. Zależy mi na czasie, bo jest to niezbędne do mojej pracy inż.

Z góry dziękuje za pomoc 🙂

Link do komentarza
Share on other sites

Skoro to praca inżynierska to powinieneś już być w stanie opisać swój problem nieco konkretniej niż

z osą Z mam problem. Walcze z tym od jakiegoś czasu i żadnych rezultatów.
Link do komentarza
Share on other sites

Wymyśliłem sobie temat inżynierki: Sterowanie kamerą za pomocą ruchu głową. No i robie to na dwóch serwach, wykorzystując przy tym STM32f4 i moduł MPU9255 ( w planach jeszcze jest droga radiowa miedzy dwoma stm32, żeby było bezprzewodowe). Pracuje na Cube i Keil5.

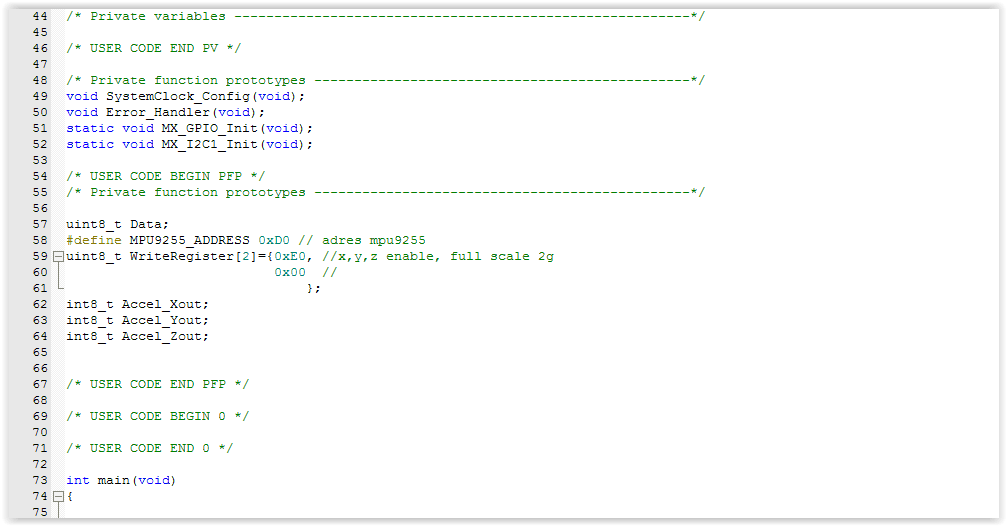

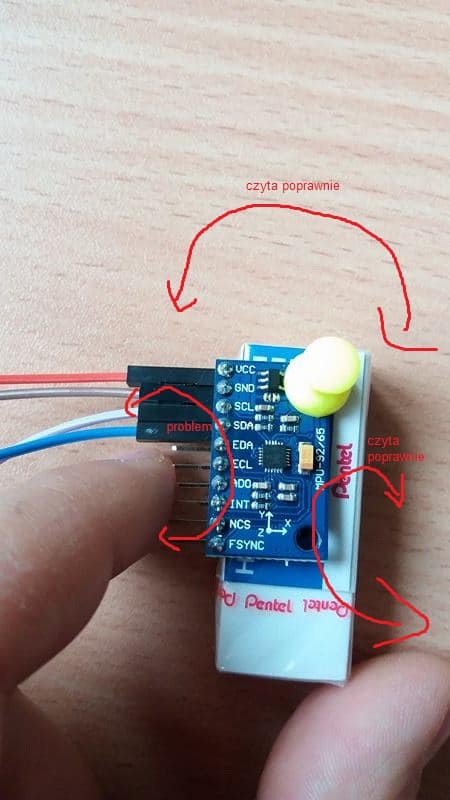

Co do tej osi to tak, sprawdzam polaczenie rejesterm who i am, nastepnie ustawiam rejestr 28 zeby enable byly trzy osie i czulosc na +/-2g. No i potem zczytuje,bo 8 bitów starszych z kazdej osi. No i dla osi X i Y dobrze zczytuje(poza tym ze przesuniete jest zero, czyli jak lezy plasko to zczytuje ok. 30) aaa... i podglad wynikow robie za pomoca STMStudio. Z tego co zauważyłem, że to co powinnno zczytywać oś Z zczytuje osie X i Y, ale nie swoją. W załącznikach dodałem fotke modułu, screen z programu (w ktorym tylko zczytuje) i pomiar z widziany z Studiostm.

Mówie na wstępie, że ruszyłem płytke dopiero na potrzeby inżynierki, wczesniej nie miałem styczności. Wiem wiem rzuciłem się na głęboką wode ale wiem, że z waszą pomocą uda mi się 🙂



1192004213_ScreenShot12-03-16at11.17AM002.thumb.PNG.73eb22a7f21314293b677ef990c68113.PNG

537844837_ScreenShot12-03-16at11.17AM001.thumb.PNG.87a366f41ef9617896c104a7fc8dd771.PNG

Link do komentarza
Share on other sites
