Podłączenie dwóch belek tensometrycznych


mateomatelka

Pomocna odpowiedź

Nie będzie. Jeżeli z belki wychodzą cztery kabelki, to w środku masz już pełny mostek oporowy z jednym lub być może dwoma tensometrami. Nie możesz tego połączyć równolegle ani w żaden inny sensowny sposób tak, by jednym przetwornikiem z wejściem różnicowym móc zmierzyć sumę obciążeń.

Musisz użyć albo dwóch modułów HX711, mierzyć dwie belki i ich wskazania sumować albo użyć jeden przetwornik i multiplekser analogowy podłączający albo jedną albo drugą belkę do wejść ADC, np. 74HC4052. Wtedy mierzysz na zmianę a wyniki obu pomiarów sumujesz.

Gdyby na belkach były czyste tensometry (i tylko dwa kabelki), mógłbyś je połączyć szeregowo.

Hm, może dałoby się coś zrobić, ale to rozwiązanie trochę uproszczone i może marnie działać. Ja bym w to nie wchodził, ale próba nic nie kosztuje, spróbuj tak:

Belka 1:

- czerwony do pinu RED w HX711

- czarny do BLK

- zielony do GRN

- biały wisi w powietrzu

Belka 2:

- czerwony do pinu BLK w HX711

- czarny do RED

- zielony do WHT

- biały wisi w powietrzu

Coś takiego będzie mierzyło różnicę miedzy pojedynczymi wyjściami mostków i to w przeciwfazie więc przykładane siły będą się sumować, ale to coś może mieć ogromny błąd zera, który musisz zmierzyć na początku i potem odejmować od sumy wyników (wytarować).

Napisz jak tam wyniki. Przede wszystkim, czy dostajesz liczby zależne od nacisku na jedną lub drugą belkę gniecione osobno. Jeżeli wyniki praktycznie stoją to znaczy, że podłączyłeś się do pasywnych gałęzi mostków. Wtedy zamień w obu belkach kabelki zielone z białymi.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

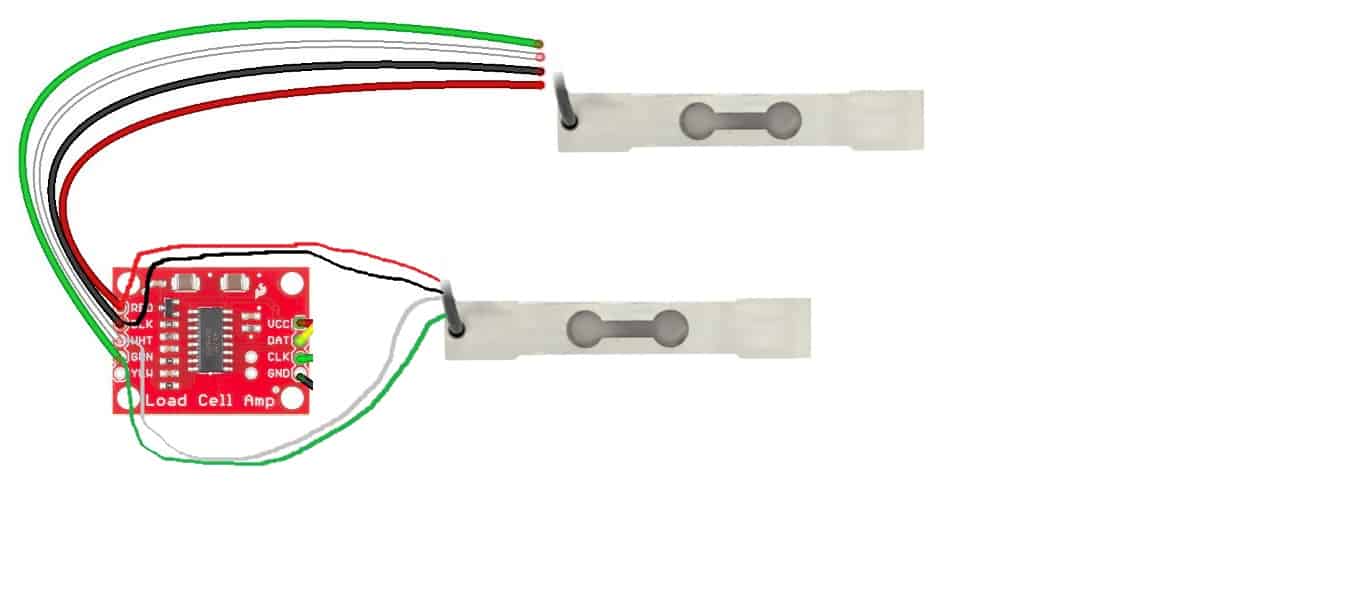

Po zakupieniu belek podłączyłem je równolegle i po testach otrzymałem następujące wyniki: jeżeli na jedną z belek położymy dwa ciężarki załóżmy po 1kg, to otrzymujemy wynik nacisku 2kg (logiczne).
