Wyświetlacz 7 segmentowy i więcej.

[tojamarko]

Hm jak zacząć?

Dzięki kursom złożyłem wyświetlacz 7 segmentowy do odliczania, od 0 do 9, mam w posiadaniu wyświetlacz na dwie cyfry i chciał bym aby wyświetlał mi cyfry od 0 do 99(pokolei) i tu się rodzi pytanie co potrzebuję i jak podłączyć?

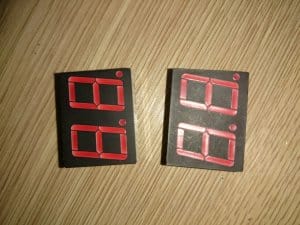

Wyjaśnienia na fotkach

[/url]

[/url

[deshipu]

Ten wyświetlacz będzie miał wspólną anodę albo katodę — jedną dla pierwszej cyfry, a drugą dla drugiej. Musisz te cyfry bardzo szybko wyświetlać raz na jednej pozycji, a raz na drugiej, przełączając im zasilanie.

[tojamarko]

Na rysunku są anody wspólne.

Przyciskiem steruje jednym segmentem cyfr, czyli od 0 do 9 i tak w kółko(drugi nie podłączony) kurs podłączenia wyświetlacza 7-segmentowego.

Teraz chcę aby np: wyświetlała mi się cyfra 25 na całym wyświetlaczu, jak to podłączyć.?

Chodzi mi o to jak naciskam przycik to cyfry mają mi się pokazywać pokolei na dwóch segmentach

[deshipu]

Nie wiem jak to można prościej wytłumaczyć.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Lukaszm]

Segmenty masz podłączone bezpośrednio do mikrokontrolera?

Jeżeli chcesz wykorzystać nadal te same piny do sterowania dodatkowym wyświetlaczem, to musisz dodać dwa tranzystory na anodach wyświetlaczy, które będziesz między sobą szybko przełączał (kilkadziesiąt razy na sekundę) i odpowiednio ustawiał za każdym razem stan tych 8 pinów mikrokontrolera.

Możesz też oczywiście podłączyć drugi wyświetlacz do wolnych pinów, zależy czy masz dostępne.

[tojamarko]

[ Dodano: 27-03-2018, 22:32 ]

Ma się tak wyświetlać 1,2,3,4,5,6,7,8,9,10,11,12,13 itd.

Mam dodać drugi układ?

Chcę aby jednym przyciskiem wyswietlaly się wszystkie cyfry od 0 do 99 na wyświetlaczu jak na zdjęciu.

[Lukaszm]

No super, ale co to za układ scalony na płytce? Masz schemat?

[deshipu]

Kolega chyba oczekuje, że mu napiszemy gotowy program. Obawiam się, że się może zawieść.

[tojamarko]

Układ to CD4026 i zrobione to na podstawie kursu techniki cyfrowej, technika cyfrowa #7

[ Dodano: 27-03-2018, 23:00 ]

Nie.

Chodzi mi o podpowiedź

[ Dodano: 27-03-2018, 23:02 ]

Jestem totalnym amatorem i robię to tylko dla własnej satysfakcji.

[deshipu]

Nie wiem co ci jeszcze podpowiedzieć. Zwiększasz licznik o 1, robisz robisz dzielenie z resztą przez 10, pierwsza cyfra to wynik dzielenia, druga cyfra to reszta, wyświetlasz to tak samo jak pojedyncze cyfry, albo z przełączaniem anod, albo drugim CD4026 na innych pinach. Jak czegoś nie rozumiesz, to musisz zadać dokładniejsze pytanie.

[tojamarko]

Może jedna dla mnie będzie prościej zrobić drugi taki sam układ i osobno przyciskiem włączać kolejno cyfry. Chciałem troszkę inaczej, ale chyba to nie na moją głowę.

[Lukaszm]

Dodaj drugi układ CD4026. Wyjście CARRY OUT pierwszego układu (od cyfry jedności) podłącz na CLOCK drugiego (od cyfry dziesiątek), a anody łączysz normalnie do + zasilania.

[ Dodano: 27-03-2018, 23:49 ]

Zwiększasz licznik o 1, robisz robisz dzielenie z resztą przez 10,

CD4026 ma wyjścia kodowane już dla wyświetlacza 7-segmentowego, więc chyba ciężko coś takiego byłoby zrobić bez dodatkowych układów (no chyba, że masz na myśli dodanie mikrokontrolera do układu).

[deshipu]

CD4026 ma wyjścia kodowane już dla wyświetlacza 7-segmentowego, więc chyba ciężko coś takiego byłoby zrobić bez dodatkowych układów (no chyba, że masz na myśli dodanie mikrokontrolera do układu).

A niech to, moje przeoczenie. Założyłem, że tam jest mikrokontroler. Rzeczywiście w tej sytuacji moje tłumaczenie nie miało absolutnie żadnego sensu. Przepraszam.

[tojamarko]

Mogę dodać coś do tego

[ Dodano: 28-03-2018, 00:25 ]

Panowie ułożyłem układ jak z kursu, działa 😅.

Na kursie był wyświetlacz jedno segmentowy, na jednym układzie cd 4026

Ja mam wyświetlacz dwu segmentowy na układzie cd 4026 i według kursu wyświetlają mi się cyferki na jednym układzie od 0 do 9, a ja chciał bym aby mi się wyswietlaly na dwóch segmentach pokolei od o do 99,tylko nie mam zielonego pojęcia jak.

I myślę że dla Was panowie też będzie to zagadką.

Nie wiem jak mogę lepiej wytłumaczyć. 😳

[Lukaszm]

No tak, nie musisz już powtarzać, luzik.

Ja Ci napisałem jak to można zrobić

Dodaj drugi układ CD4026. Wyjście CARRY OUT pierwszego układu (od cyfry jedności) podłącz na CLOCK drugiego (od cyfry dziesiątek), a anody łączysz normalnie do + zasilania.

czy czegoś nie rozumiesz?
