Witam!

Mając więcej wolnego czasu, postanowiłem opisać swojego robota – linefollowera Orzeł. Pomysł zrodził się w sierpniu, w październiku skończyłem konstrukcję mechaniczną, później trwała zabawa z kodem, strojenie, dostosowywanie wag czujników itd. Robot miał wystartować na zawodach Cyberbot w Poznaniu w maju br., które jednak się nie odbyły 🙁 .

Mechanika

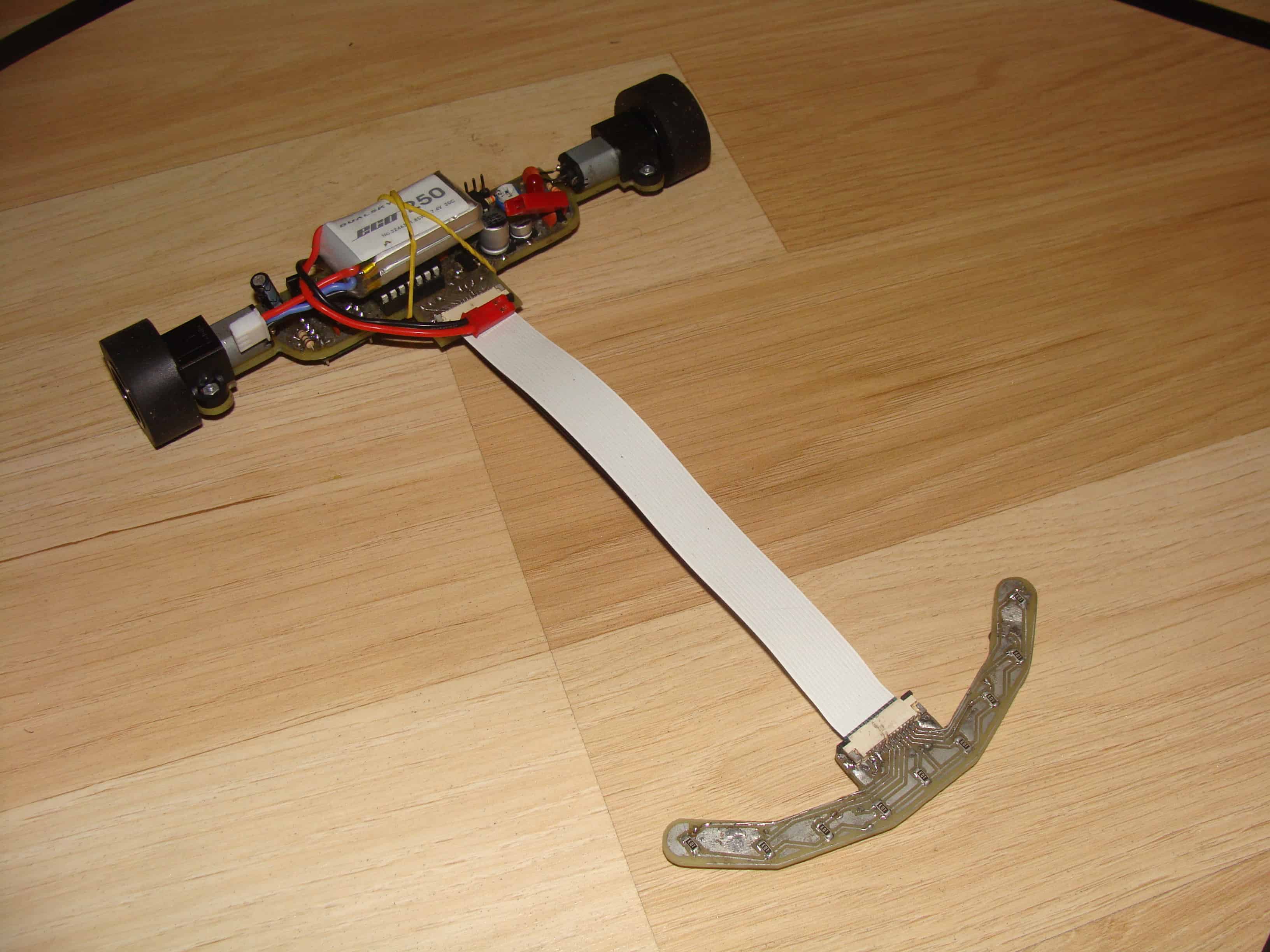

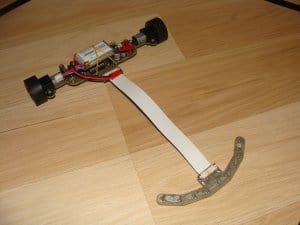

Podstawę robota stanowią dwie dwustronne płytki PCB o grubości 1,5mm – główna i z czujnikami. Są połączone za pomocą listewki węglowej o szerokości 4mm – trochę za mało, ponieważ elementy zostały połączone śrubkami M2. Masa robota wynosi około 90g bez akumulatorka, najwięcej ważą silniki (znane Pololu 10:1 HP z przedłużonym wałem). Z akumulatorem mój linefollower ma masę około 105g, z czego jestem zadowolony. Wymiary: 170mm szerokości, 215mm długości, 29mm wysokości (bez akumulatora).

Elektronika

Sercem robota jest microkontroler Atmega328P. Sterownik silników to moduł TB6612. Jako czujników użyłem popularnych KTIR0711S w liczbie dziewięciu. Cześć z nich jest podłączona bezpośrednio do Atmegi, część jest podłączona do komparatora LM339L. Płytki PCB robiłem samodzielnie (projektowane w Eagle, wykonane metodą termotransferu), jestem z nich zadowolony, w niektórych miejscach grubość ścieżek wynosi 0,4mm.

Zasilanie

Do zasilania konstrukcji używam pakietów Li-pol Dualsky 7,4V o pojemności 220mAh i 250mAh. Elektronika zasilana jest przez stabilizator, napięcie na silniki idzie bezpośrednio z akumulatora.

Program

Program został napisany w środowisku Arduino IDE. Nie jest on skomplikowany, regulator P z dodatkami (których nie chciałbym zdradzać 😉 ).

Osiągnięcia

Robot osiąga prędkość ponad 1m/s, ale zachowuje się wówczas bardzo nerwowo. Na pierwszym filmie jego prędkość wynosi około 0,7m/s, na drugim – około 0,9m/s.

Podsumowanie

Ogólnie jestem zadowolony z prac. Nabrałem trochę doświadczenia z tego typu konstrukcjami, poćwiczyłem robienie płytek dwustronnych i lutowanie w SMD. Wnioski:

- silniki powinny być także zasilane przez stabilizatory;

- listewka węglowa musi być szersza;

- ciągłe podłączanie robota do komputera i zmiany w kodzie są uciążliwe, w następnej konstrukcji zmiany prędkości, wag czujników itp. będą dokonywane poprzez moduł bluetooth;

Zachęcam do komentowania i zadawania pytań 😉 .

Schematu i kodu nie umieszczam.

Pozdrawiam,
karol2003
