Schemat zastępczy wzmacniacza operacyjnego

Pomocna odpowiedź

Dzień dobry,

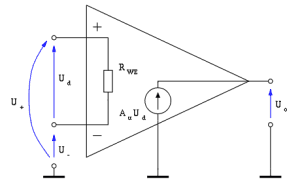

Dowiedziałem się że schemat wzmacniacza operacyjnego wygląda tak, jak na załączonym rysunku.

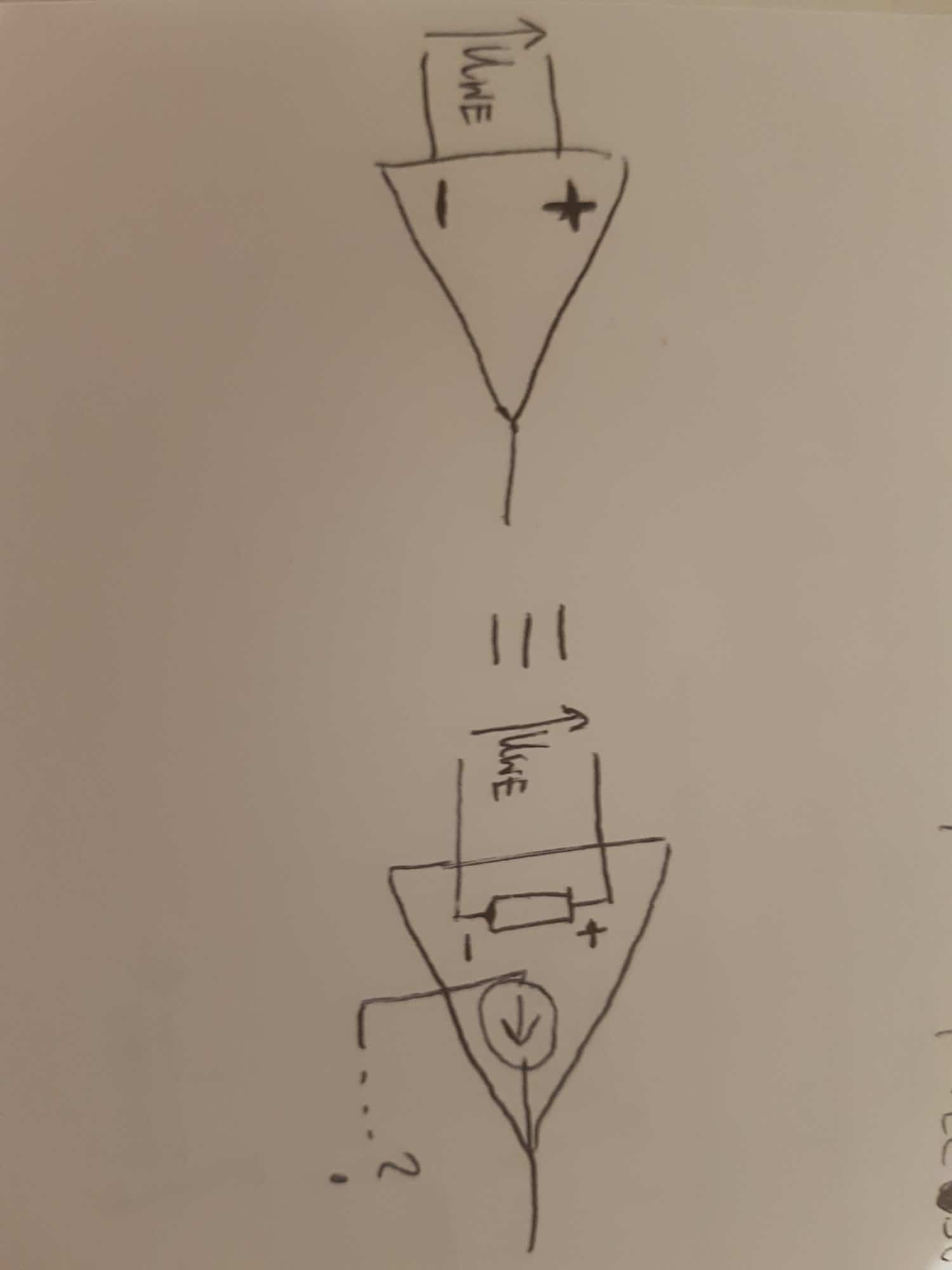

Jednak nie rozumiem, gdzie wychodzi ta druga nóżka źródła napięciowego, skoro ten uproszczony symbol wzmacniacza ma tylko trzy nóżki. Jak to podłączyć?

Umiem wyznaczyć wzmocnienie najprostszego układu odwracajacego I nieodwracajacego fazę, ale tylko korzystając z wiedzy na temat wzmacniaczy operacyjnych. A jeśli chciałbym to wyznaczyć korzystając ze schematu zastępczego, to jak to wszystko popodłączać? Nie rozumiem schematów na internecie.

Pozdrawiam.

Udostępnij ten post


Link to post
Share on other sites
Dnia 8.12.2018 o 17:07, lokk napisał:

Jednak nie rozumiem, gdzie wychodzi ta druga nóżka źródła napięciowego, skoro ten uproszczony symbol wzmacniacza ma tylko trzy nóżki. Jak to podłączyć?

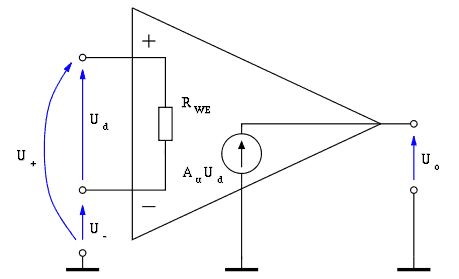

Całkiem dobre materiały na ten temat znajdują się na Wikipedii: https://pl.wikibooks.org/wiki/Wzmacniacze_operacyjne Jest tam trochę bardziej rozbudowana wersja Twojego schematu zastępczego, która może trochę rozjaśnić:
