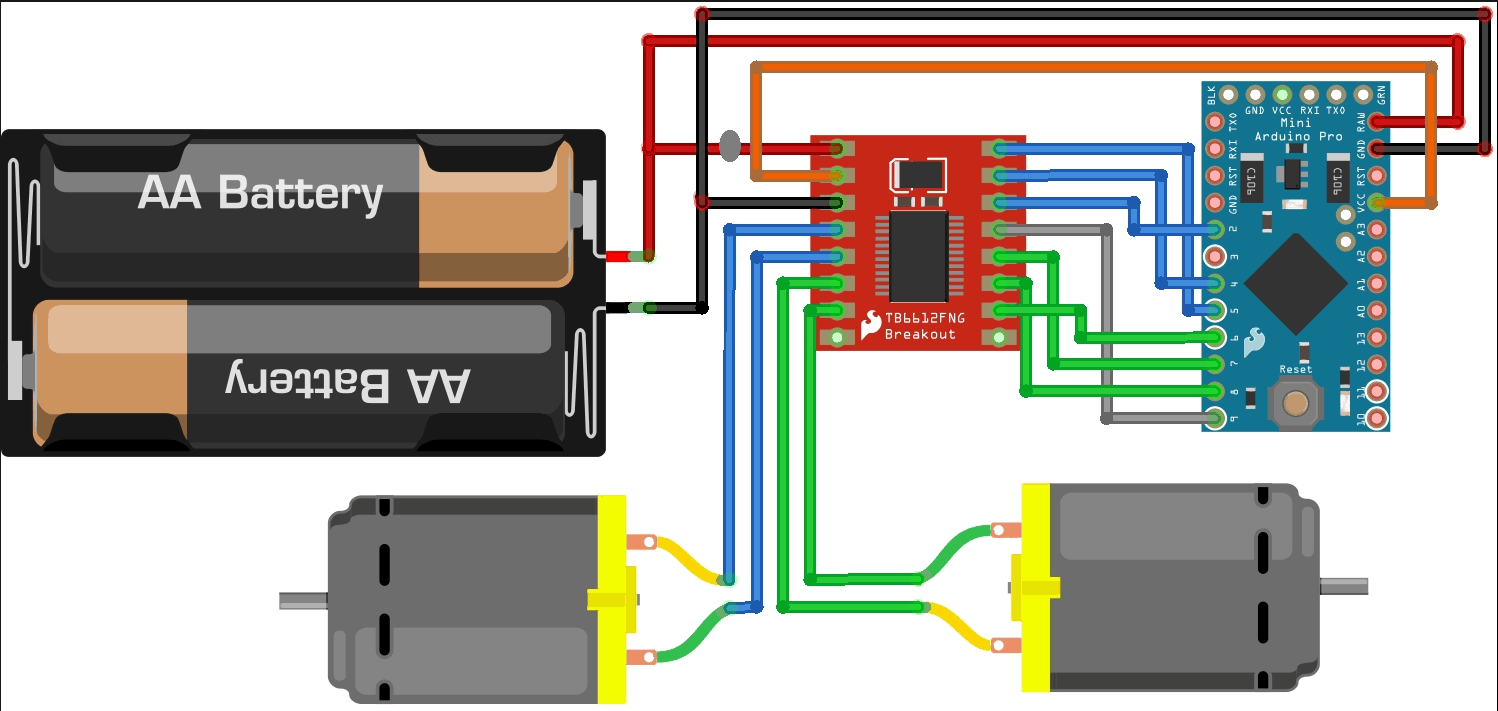

locztek Napisano Styczeń 14, 2019 Udostępnij Napisano Styczeń 14, 2019 Witam Próbuje zrobić arduino line followera i aktualnie czekam na części. Postanowiłem więc zrobić schemat połączeń aby po przyjściu części od razu zająć się składaniem robota. Jako że jestem początkującym zwracam się z prośbą do Was o zerknięcie na ten schemat, wiem że nie jest on szczególnie czytelny, ścieżki mogłyby być poprowadzone inaczej ale bardziej zależy mi by dowiedzieć się czy wszystko dobrze podłączyłem i czy taka konstrukcja się nie spali 😉 Jeśli chodzi o część zaznaczoną czarną ramką to jest to mostek h TB6612FNG połączony z kondensatorami w sposób taki jak jest na płytce tutaj (ponieważ taką właśnie zamówiłem) Tak więc jakby mógł ktoś zobaczyć i powiedzieć co zrobiłem nie tak to byłbym wdzięczny 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Styczeń 15, 2019 Udostępnij Styczeń 15, 2019 Faktycznie schemat nie jest zbyt czytelny, ale coś tam widać 😉 Czy dobrze dostrzegłem, że masz połączone napięcie 5V z Arduino z napięciem podawanym na mostek, którym mają być zasilane silniki? To nie jest zbyt dobre rozwiązanie, nie możesz zasilać silników ze stabilizatora wbudowanego w Arduino. Chyba, że chcesz całość zasilić z tej "baterii" widocznej na schemacie, ale nie podałeś informacji na temat jej napięcia i trochę to podejrzanie wygląda. Jak dokładnie chcesz to zasilać i jaki prąd pobierają maksymalnie Twoje silniki? Cytuj Link do komentarza Share on other sites More sharing options...
locztek Styczeń 15, 2019 Autor tematu Udostępnij Styczeń 15, 2019 Chcę zasilać to lipol'em 2s 7,4v 1100mAh jeśli chodzi o maksymalny prąd to 300mA a napięcie silników to 6v i wszystko chciałbym zasilić właśnie z tego lipola Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Styczeń 15, 2019 Udostępnij Styczeń 15, 2019 Czy w takim razie dobrze widzę, że 7,4V z LiPo chcesz podłączyć do 5V w Arduino? Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
locztek Styczeń 15, 2019 Autor tematu Udostępnij Styczeń 15, 2019 Niestety tak .. czyli powinienem wcale nie łączyć 5v z arduino z lipol'em ale tylko vin z nim połączyć? A przy dobieraniu połączeń starałem się zrobić to tak jak na zdjęciu . Wziąłem pinout'y Uno i Mini i dobierałem tak żeby piny które zostały użyte w mini były takie same jak te w Uno . Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Styczeń 15, 2019 Udostępnij Styczeń 15, 2019 5 godzin temu, locztek napisał: Niestety tak .. czyli powinienem wcale nie łączyć 5v z arduino z lipol'em ale tylko vin z nim połączyć? Podłączenie LiPola do 5V w Arduino natychmiast spali układ. Tak, najlepiej LiPol do Vin. Pytanie wtedy tylko jak zasilisz silniki, bo przy 300 mA nie możesz zasilać ich przez stabilizator wbudowany w Arduino. Może zaryzykować zasilanie ich prosto z LiPola i kontrolować prędkość za pomocą PWM (uważając, aby ich nie spalić). Alternatywnie możesz dodać drugi stabilizator (w tym wypadku wystarczyłby nawet 7806) albo przetwornicę tylko pod zasilanie silników. Cytuj Link do komentarza Share on other sites More sharing options...
locztek Styczeń 16, 2019 Autor tematu Udostępnij Styczeń 16, 2019 Czyli jeśli dobrze zrozumiałem to tam gdzie szarą kropką zaznaczyłem mogę dać przetwornice step down 6 v i to załatwi sprawę? Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Styczeń 16, 2019 Udostępnij Styczeń 16, 2019 Jeśli zamiast baterii 2xAA będziesz zasilał układ z LiPola 7,4V to tak 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
locztek Styczeń 16, 2019 Autor tematu Udostępnij Styczeń 16, 2019 W takim razie dziękuje bardzo za pomoc 🙂 ! Jak dojdą części i całego go zbuduje to pochwale się na forum .Pozdrawiam! Cytuj Link do komentarza Share on other sites More sharing options...
