Jak podłączyć ekran LCD WC1602E-STBLWNC06

[M011]

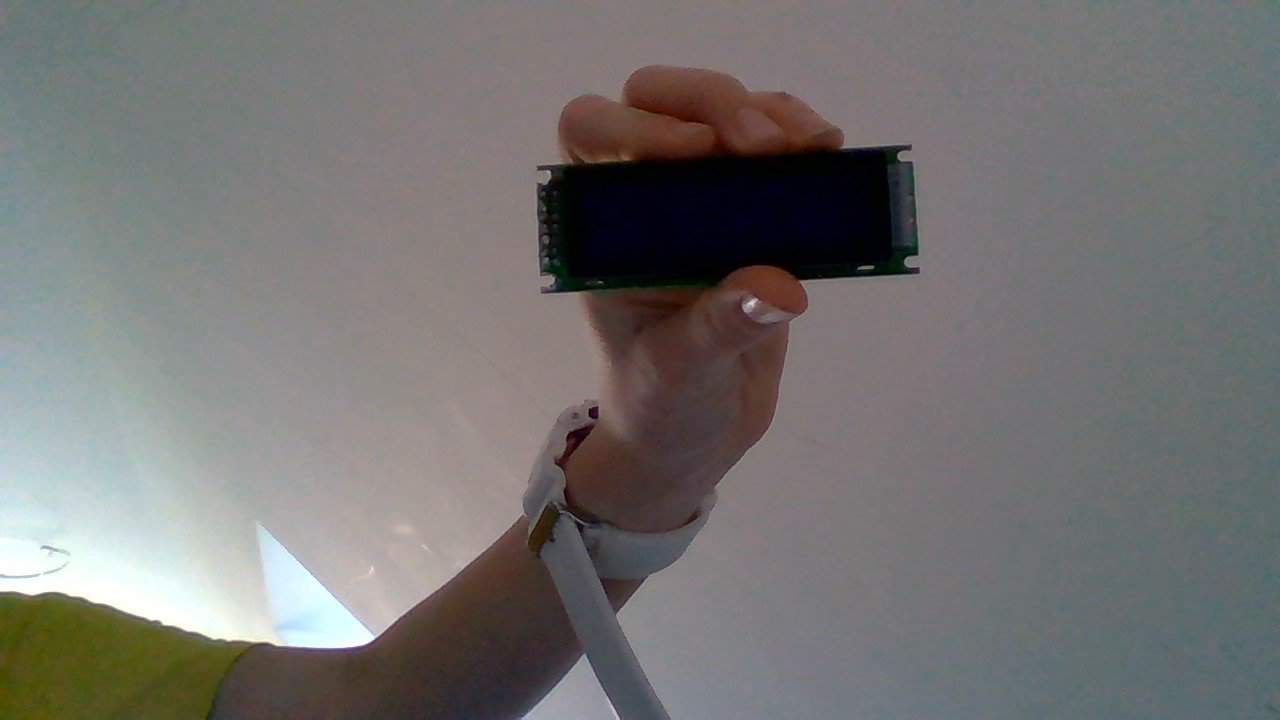

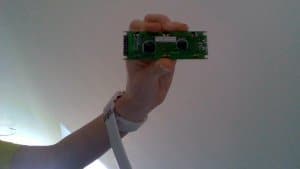

Nie wiem jak podłączyć ekran lcd 2*16 znaków ma 14 pinów po boku ułożonych w dwóch kolumnach . Ekran lcd chciałem podłączyć do arduino uno.



[Treker (Damian Szymański)]

To tylko inne fizycznie wyprowadzenie pinów. Najważniejsza jest numeracja, na Twoich zdjęciach nic nie widać, ale powinieneś mieć tam numerki, które możesz odnieść do "normalnego" wyprowadzenia w pojedynczej listwie.

[M011]

Tak są tam numerki 1, 2, 13 i 14 ale  mam problem podpięciem kabli na płytce stykowej bo nie wiem gdzie je włożyć.

Z tym innym fizycznym wprowadzeniem pinów mam problem.

[Treker (Damian Szymański)]

@M011 takiego ekranu nie da się wpiąć bezpośrednio w płytkę stykową (ma zły rozstaw).

Musiałbyś posłużyć się przewodami, które najpierw podłączysz do LCD, a po drugiej stronie wepniesz je w płytkę stykową. Nie warto na początku nauki utrudniać sobie dobraniem złego sprzętu - stracisz na to sporo czasu, a gdybyś miał jakiś popularny wyświetlacz to dawno już byś się bawił działającym układem 😉

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[M011]

Zwyczajnymi przewodami miedzianymi?





Edytowano Styczeń 23, 2019 przez M011

[Gieneq]

Gołymi przewodami może być ciężko. Jakbyś zorganizował sobie takie kabelki do "prototypowania" z gniazdem/wtykiem goldpin to mógłbyś szybko przetestować. Tak jak w kursie są kabelki męsko-męskie, to w twoim przypadku potrzebne są męsko-żeńskie.



[M011]

Dzięki 😀
