Zasilanie 6v z pakietu 2 cell 7,2V

[Atomowy]

Witam serdecznie.

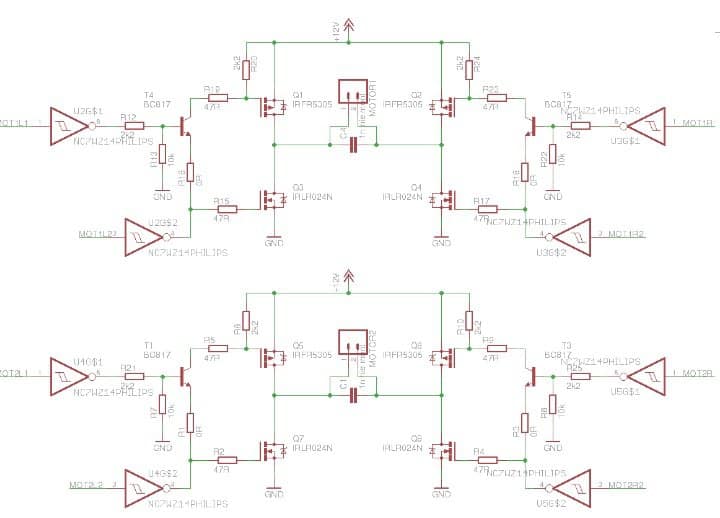

Borykam się z problemem zasilenia płytki elektronicznej [ a dokładniej mostków H na niej ] - konstrukcja - schemat załącznik. Naładowany pakiet baterii li-pol dostarcza mi około 8,4V [rozładowany około 7,2V ]. Chciałbym niezależnie od napięcia zasilania pakietu mieć 6V oczywiście w granicach rozsądku powiedzmy +- 0.3V. Przychodzą mi go głowy następujące rozwiązania:

1) Czy sterując takim mostkiem z mikrokontrolera sygnałem PWM, którego wartość międzyszczytowa sygnału jest powyżej 6V np 8,4 nie używając maksymalnego wypełnienie nie uszkodzę silników ? [ bo jakby nie patrzeć sumarycznie napięcie będzie niższe - dlatego obawiam się tego ze względu na niemałą wartość pieniężna silników 😂 ]

Lub:

1) stabilizator LDO - lecz tu mam obawy o pobór prądu, który może dochodzić do 3A - czy to nie będzie problem - jeżeli nie prosze o propozycje takich układów / przetwornic

2) dwie/trzy diody w szeregu co da mi 2,1V spadku - dla rozładowanego aku trochę za mało

------------------------------

Dane silników:

- napięcie nominalne - 6 V

- pobór prądu - bez obciążenia - 0,046 A

- thermal resistance [opór cieplny ?] - 4,3 Ohm

- rated current ( thermal limit ) - prąd znamionowy - 0,63 A - czyli jak rozumiem maksymalny przy jakim silnik pracuje jeszcze "poprawnie" 🙂

-----------------------------

Pozdrawiam 🙂

[Treker (Damian Szymański)]

@Atomowy najważniejsza jest informacja na temat prądu pobieranego przez silniki, gdy wał jest zatrzymany. To pozwoli oszacować lepiej potrzebne elementy. Co to dokładnie za silniki? Ten mostek chcesz budować samemu z jakiegoś konkretnego powodu? Pytam, bo dziwie się, że nie chcesz wykorzystać gotowego scalaka, który jest mostkiem H.

[Atomowy]

@TrekerSęk w tym, że mostki mam już zbudowane -> używam płytki z UTP: http://roboty.utp.edu.pl/?page_id=80. Mostek jest konkretny i napewno wytrzyma maksymalne obciążenie silników, kwestia jest poprostu zasilania z baterii, które muszę okiełznać 🙂  W/w płytkę mogę zasilić szerokim zakresem napięć, lecz mostek H jest zasilany bezpośrednio z baterii - taka specyfika tej platformy, wiec narodziła się koncepcja zmniejszenia napięcia na wejściu całej platformy, a co za tym idzie na mostkach H, tak żeby mieć napięcie na silnikach 6V.

W przyszłości wyrzucę takie rozwiązanie do kosza - zaprojektuje całość od nowa, ale teraz chce mieć coś od razu. Trzeba się po mału od nowa wdrożyć w zawody i poznać przeciwników 😁



Edytowano Luty 17, 2019 przez Atomowy

[Treker (Damian Szymański)]

Jeśli używane silniki nie są najgorszej jakości to chyba zacząłbym od testów z regulacją PWM. Jak będziesz ostrożny to nic nie uszkodzisz. Ewentualnie dla większego spokoju możesz wstawić sobie na wejście jakąś przetwornicę step-down, ale tutaj trzeba byłoby dobrać co z zapasem 😉
