Sterownik wędzarni

[atlantis86]

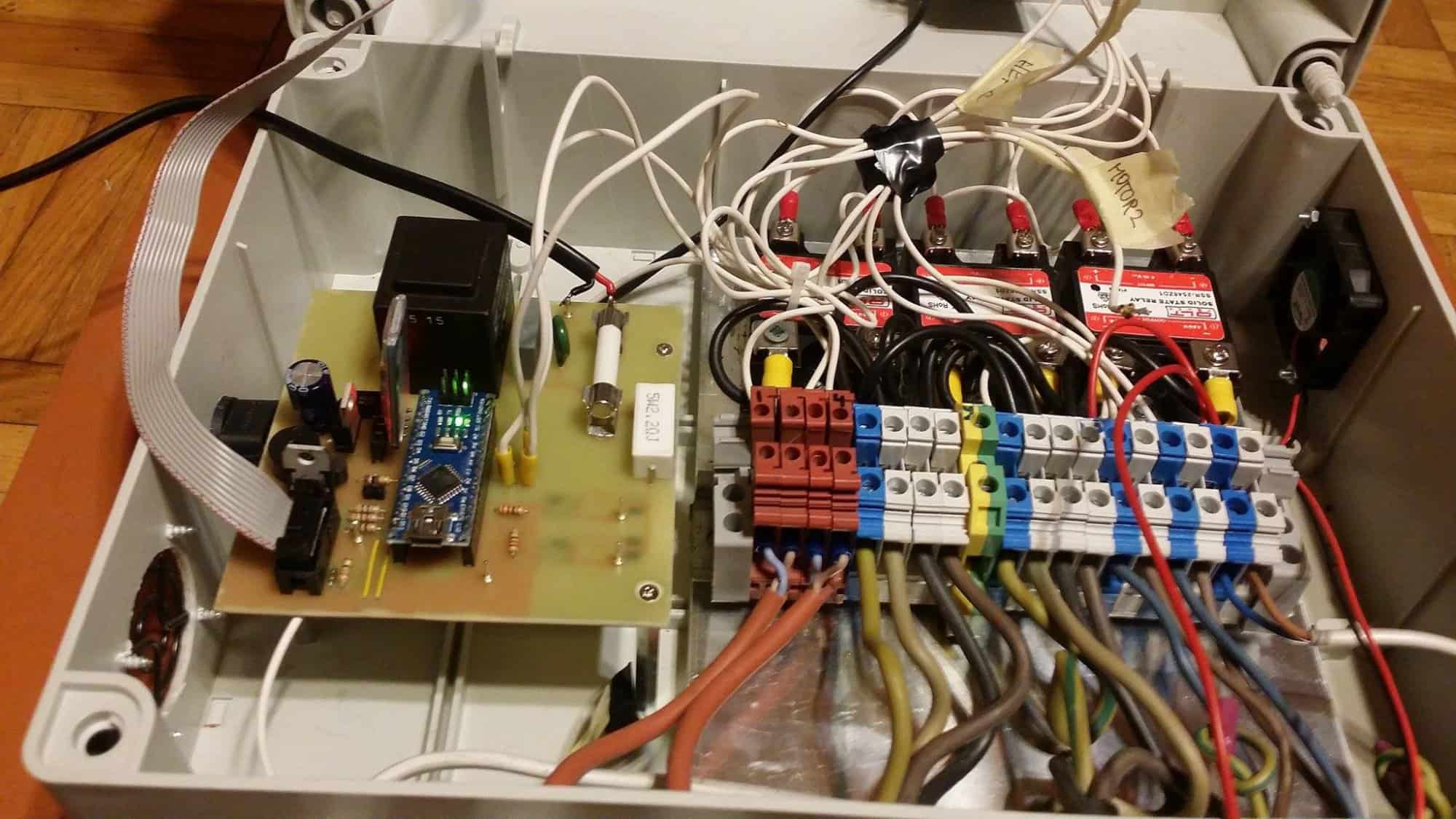

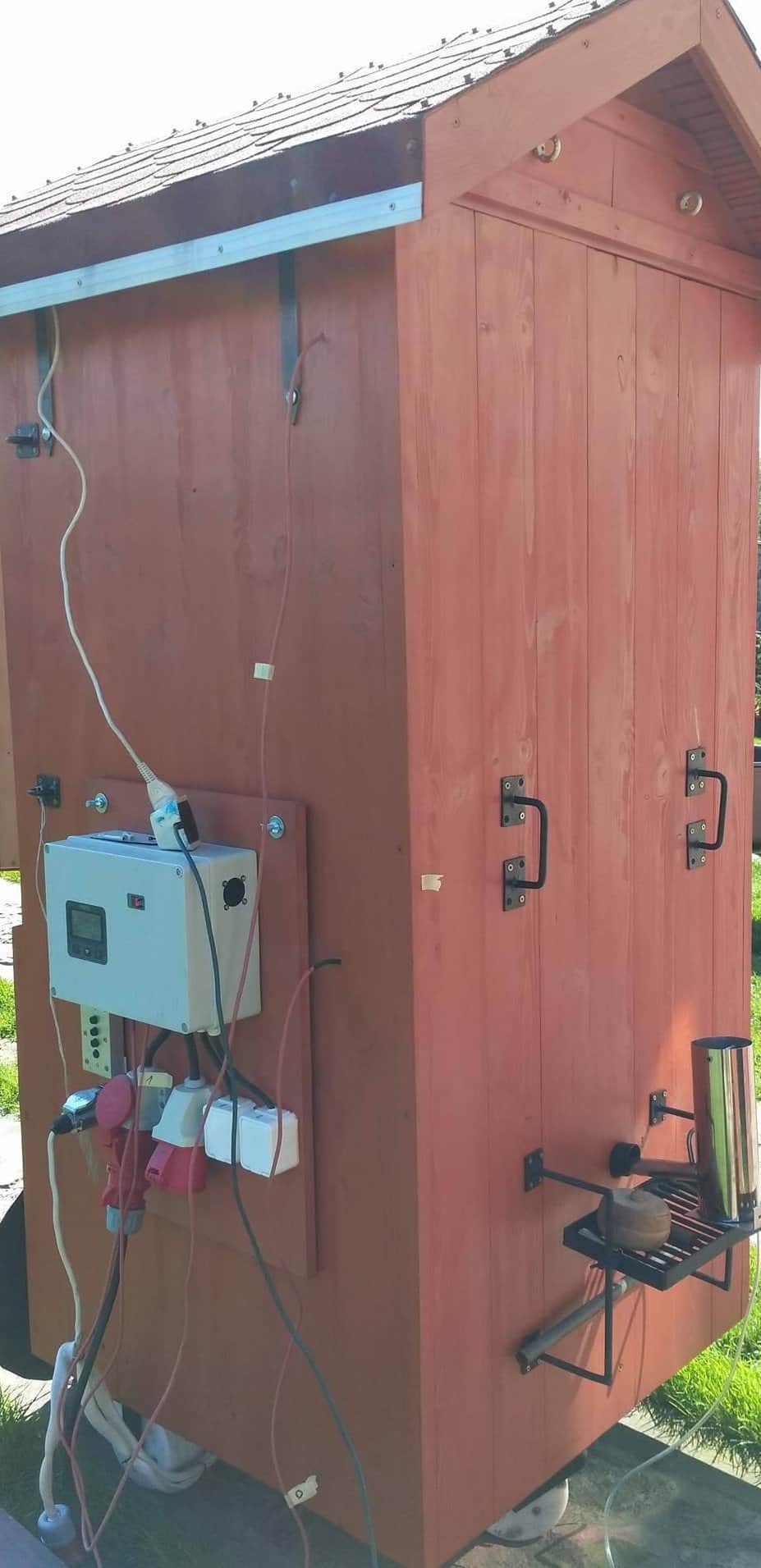

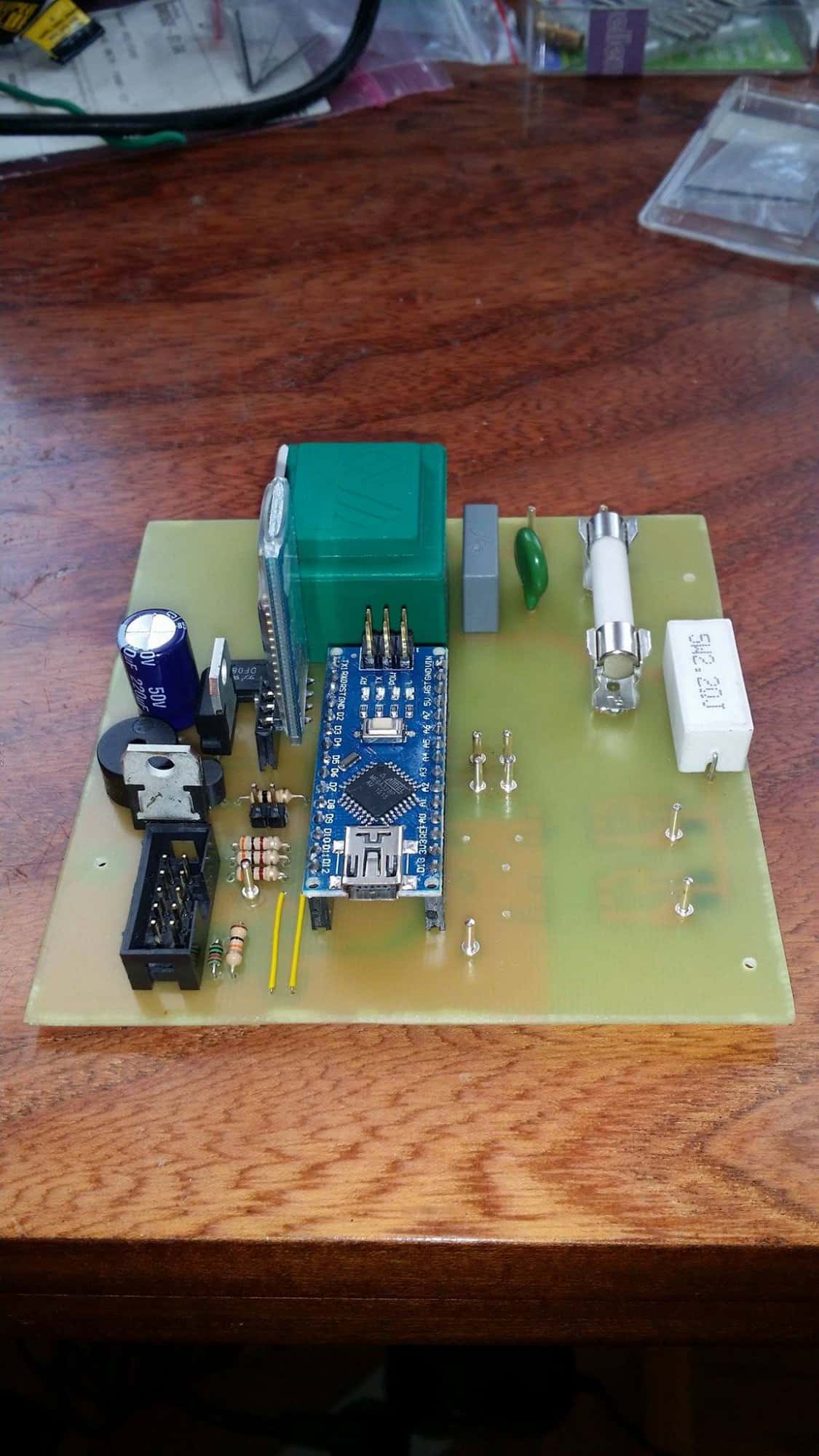

Projekt powstał jakiś czas temu na prośbę znajomego. Głównym celem było stworzenie modułu sterownika do wędzarni, który zastąpiłby dotychczas stosowany kontroler. Jak się dowiedziałem poprzednia elektronika miała jakieś bugi w kodzie. Z uwagi na brak dostępu do źródeł czy jakiejkolwiek dokumentacji ich usunięcie byłoby wyjątkowo kłopotliwe. Dlatego postanowiłem zbudować hardware'od podstaw i napisać własny software w oparciu o informacje odnośnie działania urządzenia. Sterownik powstał w oparciu o płytkę Arduino Nano, głownie ze względu na chęć uniknięcia w przyszłości problemów, które doprowadziły do całej sytuacji - użytkownik miał mieć dostęp do kodu i możliwość wprowadzania własnych modyfikacji przy pomocy ogólnodostępnych narzędzi.

Urządzenie tak naprawdę nie robi zbyt wiele. Poprzez ADC odczytywana jest temperatura mierzona przez dwa analogowe czujniki. Kontrolowana jest także praca sporej elektrycznej grzałki oraz dwóch wentylatorów. Użytkownik może w menu zaprogramować określoną sekwencję etapów, w jakich te urządzenia są włączane i wyłączane. Koniec etapu może nastąpić po upływie określonego czasu albo wystąpieniu określonej temperatury na czujniku, generowany jest wówczas sygnał dźwiękowy. Program może być zapisywany do pamięci EEPROM.

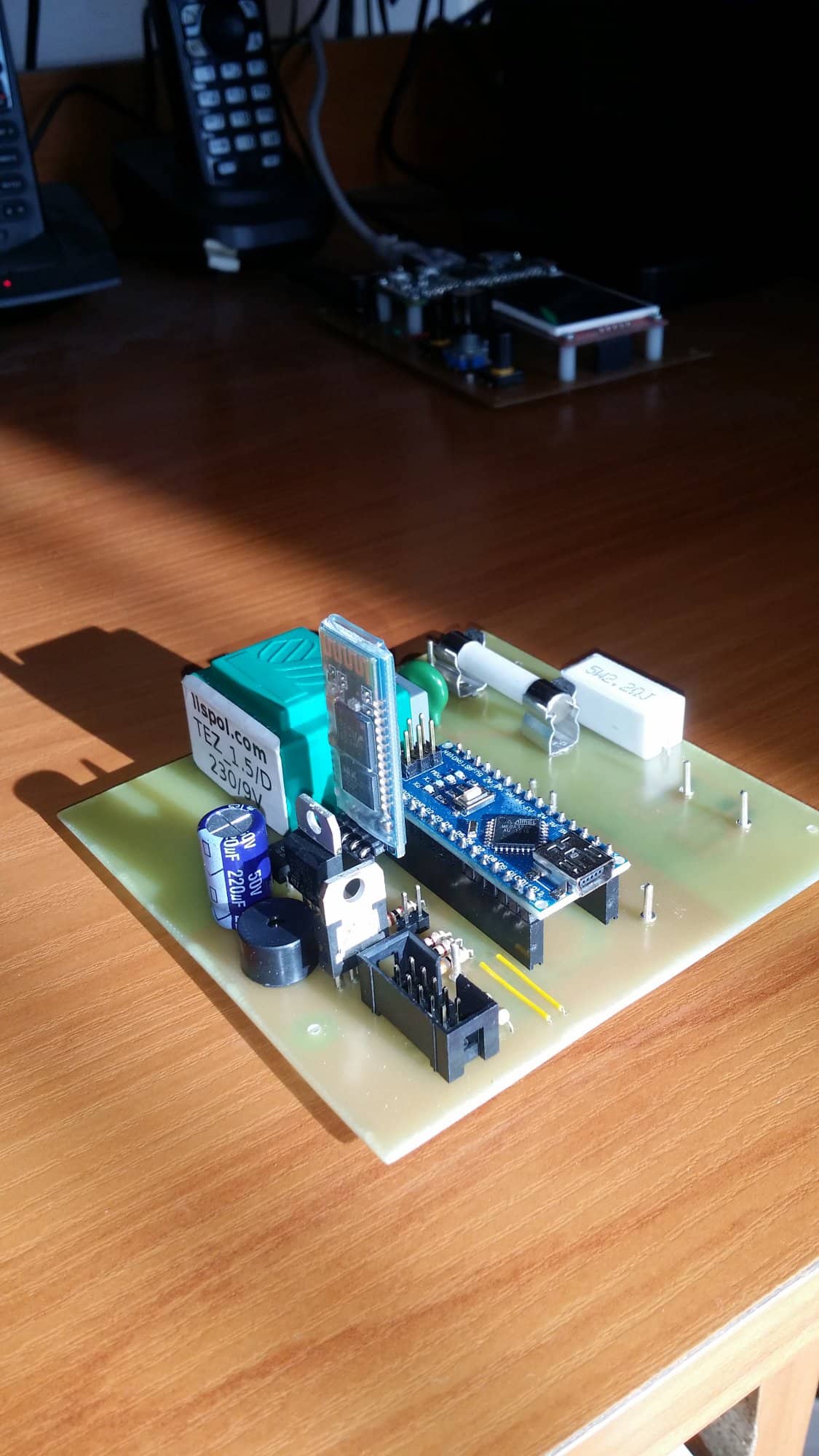

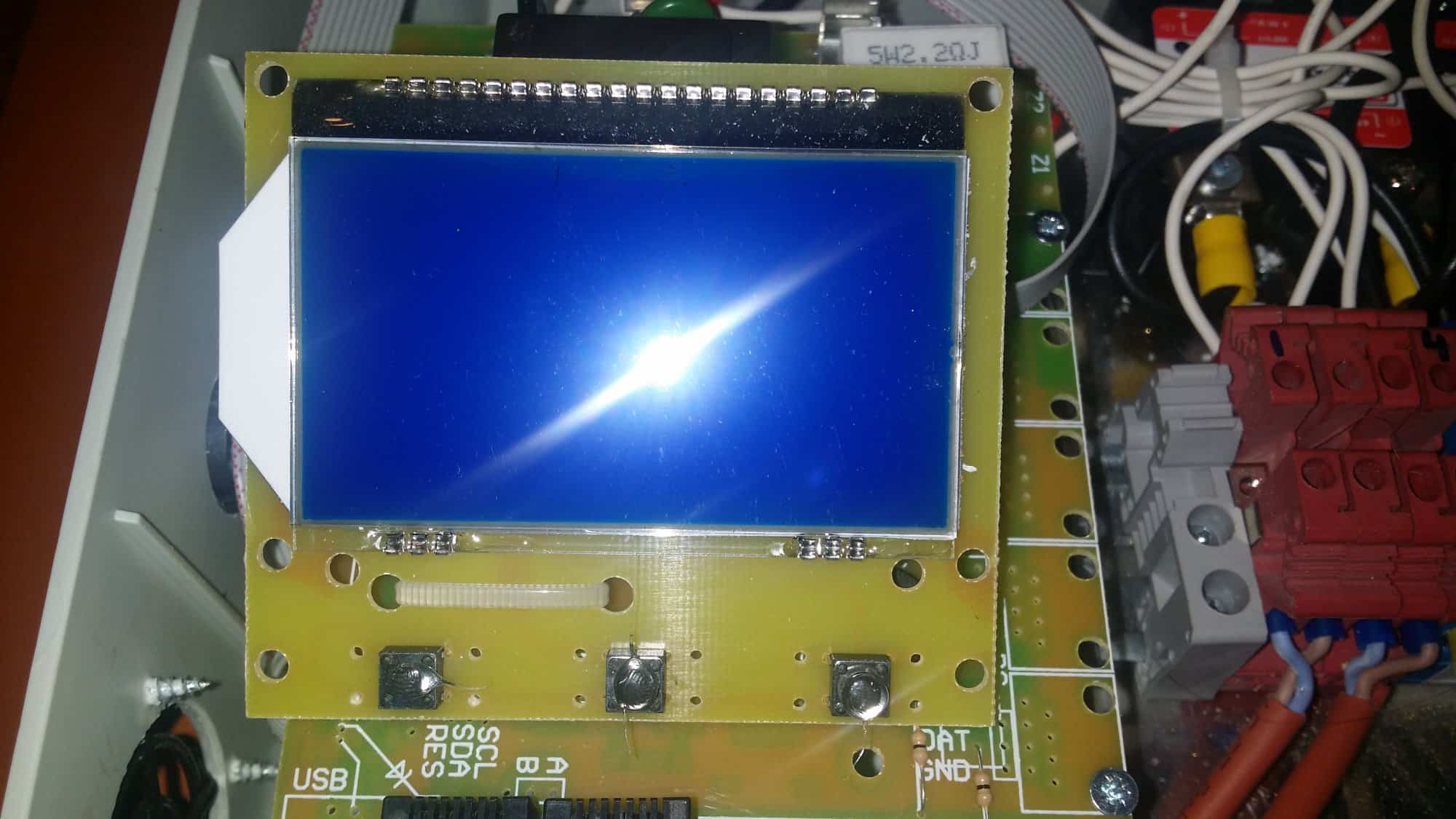

Interfejs urządzenia korzysta z graficznego wyświetlacza, odziedziczonego po oryginalnym projekcie sterownika. Na szczęście zastosowano wyświetlacz ze standardowym i dobrze udokumentowanym kontrolerem. Za wyświetlanie menu i ekranów z informacjami odpowiedzialna jest popularna biblioteka u8g2. Na płytce przewidziane jest także miejsce pod moduł Bluetooth, co potencjalnie może umożliwić kiedyś stworzenie aplikacji sterującej urządzeniem z poziomu smartfona. Je jednak z tego zrezygnowałem, głównie ze względu na brak biegłości w tworzeniu programów pod Androida. 😉







Edytowano Marzec 9, 2019 przez atlantis86

[Treker (Damian Szymański)]

Właśnie zaakceptowałem Twój opis, możesz go teraz zgłosić do akcji rabatowej umieszczając link w temacie zbiorczym. Dziękuję za przedstawienie ciekawego projektu, zachęcam do prezentowania kolejnych DIY oraz aktywności na naszym forum 🙂

[slon]

Aplikacje pod androida można łatwo zrobić przez appinventor (ja tak zrobiłem)  i nie trzeba być specjalnie biegłym. Logowanie przez google i masz dostęp do wszystkiego co będzie ci potrzebne. Od strony sprzętowej wszystko masz bo widzę moduł BT (HC-05?).

A w zasadzie jeśli nie zależy ci na jakimś konkretnym GUI to wystarczy ci "Serial Bluetooth Terminal"  ze sklepu play

[atlantis86]

1 godzinę temu, slon napisał:

Aplikacje pod androida można łatwo zrobić przez appinventor (ja tak zrobiłem)  i nie trzeba być specjalnie biegłym. Logowanie przez google i masz dostęp do wszystkiego co będzie ci potrzebne. Od strony sprzętowej wszystko masz bo widzę moduł BT (HC-05?).

A w zasadzie jeśli nie zależy ci na jakimś konkretnym GUI to wystarczy ci "Serial Bluetooth Terminal"  ze sklepu play

Tak, wiem. Po prostu nauczenie się pisania aplikacji pod Androida jest czymś, co odkładam na później już od jakiegoś czasu. Głownie z uwagi na brak czasu właśnie. Między innymi z tego powodu nie przyglądałem się prostszym metodom tworzenia takich aplikacji - zakładam, że za jakiś czas nauczę typowej metody. 🙂 Bluettoth umieściłem w projekcie ze względu na to, że miałem wolne piny i miejsce na płytce, może kiedyś jeszcze się za to zabiorę.

Serial Bluetooth Terminal raczej odpada, gdy użytkownik nie jest "techniczny". 😉

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[adi19887]

Witam,

Ciekawy projekt - podoba mi się idea. Zastanawiam się jednak jak wykonałeś tę maskownicę na ekran lcd ? Jest jakaś firma która to wykonuje czy też domową metodą ?

Zawarłeś jaką bibliotekę do obsługi Menu ? Czy też sam napisałeś ? Chętnie bym zobaczył jak to się wykonuje.

[atlantis86]

7 minut temu, adi19887 napisał:

Jest jakaś firma która to wykonuje czy też domową metodą ?

Tutaj niestety muszę rozczarować. Maskownica na ekran (podobnie jak i obudowa) była jednym z elementów oryginalnego sterownika z którym były problemy. Moje zadanie ograniczało się do wykonania nowej elektroniki sterującej i napisania nowego softu.

Cytat

Zawarłeś jaką bibliotekę do obsługi Menu ? Czy też sam napisałeś ? Chętnie bym zobaczył jak to się wykonuje.

Jak wspominałem, wykonałem na za pomocą biblioteki u8glib2. Jest na GitHubie razem z dokumentacją. Bardzo prosta w obsłudze, wystarczy przejrzeć parę przykładów.

Edytowano Marzec 14, 2019 przez atlantis86

[adi19887]

Dzięki za odpowiedź. Musiałem gdzieś przeoczyć info o tej bibliotece 🙂

[TequillaFrog]

Dzień dobry,

Można prosić o kontakt ponieważ mam plan wykonania takiego projektu i mam parę pytań

najlepiej emialowy
