Rael1138 Wrzesień 23, 2023 Udostępnij Wrzesień 23, 2023 Czy GND to to samo co minus(masa)? Cytuj Link do komentarza Share on other sites More sharing options...
trainee Wrzesień 23, 2023 Udostępnij Wrzesień 23, 2023 43 minuty temu, Rael1138 napisał: Czy GND to to samo co minus(masa)? Warto korzystać z mocy jakie dają wyszukiwarki, np. wpisanie site:domena-do-przeszukania. Przykładowo: https://www.google.pl/search?hl=pl&q=gnd+site%3Aforbot.pl Jeden z wyników to: https://forbot.pl/blog/czytaj-schematy-doswiadczony-elektronik-id1890 Cytuj Link do komentarza Share on other sites More sharing options...
Sylba Listopad 12, 2023 Udostępnij Listopad 12, 2023 Propozycja modyfikacji ćwiczenia z diodami. Zamiast dwóch diod użyć jednej, która raz będzie włączona w kierunku przewodzenia, a potem w kierunku zaporowym. Efekt działania jest wyraźnie widoczny. Jedna uwaga. Czasami dioda włączona w kierunku zaporowym na krótko rozbłyska także podczas włączania zasilania. Nie potrafię tego wytłumaczyć, ale mam pewne sugestie: 1. Zauważyłem, że podczas wykonywania ćwiczenia napięcie zasilające (napięcie baterii) spada - bateria się rozładowuje. 2. W obwodzie mogą występować oscylacje napięcia powodujące, że napięcie na anodzie diody jest przez chwilę wyższe niż na katodzie i dioda rozbłyska. 1 Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay

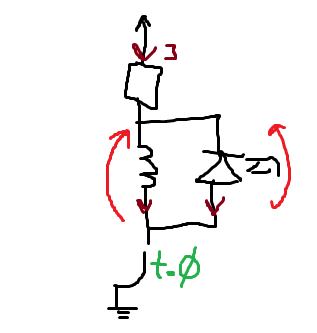

Gieneq Listopad 28, 2023 Udostępnij Listopad 28, 2023 @Sylba ciekawa obserwacja. Piszesz o sytuacji tak jak tu: Cewka będzie miała duży opór z prawa Ohma, te samo napięcie wystąpi na diodzie. Prąd jest w tym przypadku znikomy, a dla diody jest w kierunku zaporowym. Napięcie raczej nie przekroczy napięcia zasilania. Przyznam, że nie potrafię odpowiedzieć na to pytanie. Postaramy się jeszcze pomóc. Cytuj Link do komentarza Share on other sites More sharing options...
jand Listopad 28, 2023 Udostępnij Listopad 28, 2023 Może to być efekt drgania styków. Przy zamykaniu obwodu przez zwieranie dwóch przewodów, szczególnie na początku tej operacji, styk na ułamek sekundy może stracić kontakt, nastąpi przerw w zasilaniu cewki i prąd popłynie przez diodę spolaryzowaną w kierunku zaporowym. Cytuj Link do komentarza Share on other sites More sharing options...
karoleq Grudzień 27, 2023 Udostępnij Grudzień 27, 2023 hej, mam mały problem. kiedy zwieram przewody zaczynają się świecić obie diody. czy to normalne i nie jest to widoczne bo np. wszystkie zachodzące tam procesy zachodzą szybko, czy może jest gdzieś problem? Cytuj Link do komentarza Share on other sites More sharing options...
Danyeru Grudzień 28, 2023 Udostępnij Grudzień 28, 2023 @karoleq pokaż jak masz poskładany układ. Jeden LED jest w kierunku przewodzenia, drugi w kierunku zaporowym, więc zamkniecie obwodu powinno powodować zaświecenie tylko jednego z nich. 1 Cytuj Link do komentarza Share on other sites More sharing options...
