ergovision Napisano Październik 12, 2007 Udostępnij Napisano Październik 12, 2007 Witam! Zbudowałem mostek h na 4 mosfetach irfz34n no i mam problem. Po pierwsze dlaczego te cholery nie chcą sie w pełni otworzyć przy 5V na gate (z pdf wyczytałem ze otwierają sie przy 4, ale może słabo u mnie z czytaniem ze zrozumieniem). Otwierają sie prawie przy 12V, ale kiedy silnik jest wpięty miedzy Dren jednego a Source drugiego to napięcie miedzy jest 8,6 V Nie rozumem tez dlaczego strasznie grzeje sie górny tranzystor. gate podciągłem do masy przez R100k. Proszę o pomoc. Pozdrawiam Proszę o zwracanie uwagi na pisownię. Decado Cytuj Link do komentarza Share on other sites More sharing options...

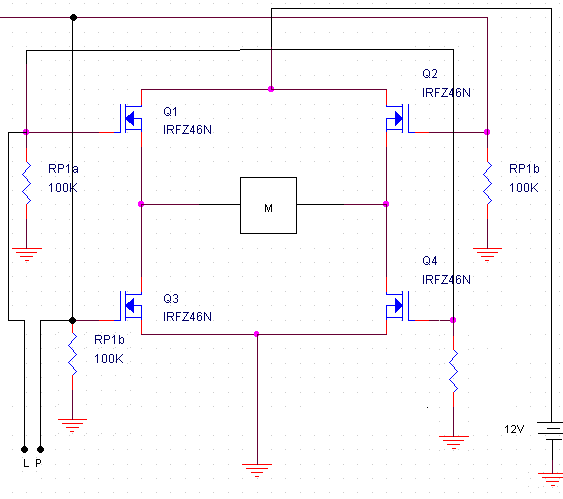

ergovision Październik 12, 2007 Autor tematu Udostępnij Październik 12, 2007 Załączam schemat "schemat" 😃 Cytuj Link do komentarza Share on other sites More sharing options...
avix Październik 24, 2007 Udostępnij Październik 24, 2007 Uzyles tranzystorow, ktore owszem maja napiecie progowe 4V ale mimo to musisz jeszcze naladowac pojemnosci zlacz tranzystora wiec potrzeba conajmniej 10-12V - tak to juz jest z MOSFETAMI. Tranzystor ci sie grzeje bo nie do konca sie otwiera i zamiast pracowac calkowiecie otwarty lub calkowicie zamkniety pracuje w obszarze liniowym czyli dziala jak rezystor. Moja rada: zakup w TME lub gdzie indziej tranzystory tzw logiczne na przyklad jakies IRLxxxx. To powinno pomoc. Pozdrowka. Cytuj Link do komentarza Share on other sites More sharing options...
Mat_91 Wrzesień 25, 2008 Udostępnij Wrzesień 25, 2008 Witam! Czy ktoś mógłby sprawdzic ten schemat mostka H? Tranzystory to IRFZ44N, bazy podciągane do masy rezystorami 150k (R1,R2,R3,R4), tranzystor Q5 będzie sterowany z PWM i wykorzystywany głównie do powolnego startu. Teoretycznie powinno działac... Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Kanday Wrzesień 25, 2008 Udostępnij Wrzesień 25, 2008 Nie rozumem tez dlaczego strasznie grzeje sie górny tranzystor. Przypominam bo nie dawno o tym czytalem i napewno Ci sie przyda: "Jezeli tranzystor pobiera ponad 1W trzeba pomyslec nad dodaniem radiatora." Cytuj Link do komentarza Share on other sites More sharing options...
Sabre Wrzesień 25, 2008 Udostępnij Wrzesień 25, 2008 Górny tranzystor grzeje się ponieważ ma za wysoki potencjał na źródle. Normalnie tam powinien być tranzystor z kanałem typu P a nie N. Gdyby był z kanałem typu P nie byłoby problemu, tylko, że zmieni się tabela prawdy tego mostka. Cytuj Link do komentarza Share on other sites More sharing options...
