Jak wykorzystać wyświetlacz 2x16 ze sterownikiem I2C

[Panda]

Witam.

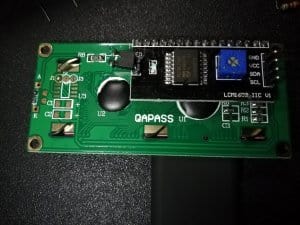

Mam mały problem, ponieważ zestaw z arduino zakupiłem z allegro i mój wyświetlacz posiada dodatkowy, wlutowany moduł. Jest możliwość jakoś go wykorzystać, bez odlutowywania modułu?  Chodzi mi o te 4 wejścia podpisane: GND, VCC, SDA, SCL.

Pozdrawiam.

[Treker (Damian Szymański)]

Temat wydzieliłem z kursu Arduino, ponieważ korzystasz z innego sprzętu. Źródło pytania: https://forbot.pl/forum/topic/8183-kurs-arduino-7-wyswietlacz-tekstowy-lcd-2x16

Dnia 29.07.2019 o 23:24, Panda napisał:

Mam mały problem, ponieważ zestaw z arduino zakupiłem z allegro i mój wyświetlacz posiada dodatkowy, wlutowany moduł. Jest możliwość jakoś go wykorzystać, bez odlutowywania modułu?  Chodzi mi o te 4 wejścia podpisane: GND, VCC, SDA, SCL.

Sprawdź jaki sterownik znajduje się na module i znajdź odpowiednią bibliotekę, która potrafi obsługiwać wyświetlacze 2x16 znaków podłączone przez ekspandery I2C.

[Panda]

@Treker Dzięki, postaram się znaleźć.

[Panda]

Jeżeli ktoś również spotkał się z takim problemem, to podaję link z poradnikiem z Batlandu: https://botland.com.pl/pl/content/81-lcd-2x16-przy-pomocy-arduino-i-lcm1602-po-i2c-

Pozdrawiam

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Panda]

@Treker Niestety, po podłączeniu według poradnika, do którego link dałem wyżej. Kod również jest ok

[Treker (Damian Szymański)]

7 godzin temu, Panda napisał:

@Treker Niestety, po podłączeniu według poradnika, do którego link dałem wyżej. Kod również jest ok

Chyba ucięło część wypowiedzi?

[Panda]

@Treker Masz racje, późno było i się śpieszyłem.

Niestety, po podłączeniu według poradnika, do którego link dałem wyżej wyświetlacz pokazywał tylko kwadraciki. Kod również jest ok. Nie było różnicy między wyświetlaczem po prostu podłączonym a wyświetlaczem, do którego Arduino wysyła "zadanie". Bibliotekę również zainstalowałem i działa, gdyż "wgrywanie zakończone sukcesem". Jest możliwość, że wyświetlacz jest zepsuty? Albo zainstalowałem najnowsze sterowniki, a poradnik jest trochę starszy.

Pozdrawiam.

[Treker (Damian Szymański)]

@Panda próbowałeś regulować kontrast? Sprawdziłeś jaki adres I2C ma Twój wyświetlacz?

[Panda]

@TrekerRegulowałem kontrast wbudowanym potencjometrem. Nie jestem pewny co to jest ten adres I2C, jak to się sprawdza? Do czego mi będzie służył ten adres?

[Gość]

Proponuję zapoznać się bliżej z protokołem I2C i przejrzeć datasheet od tego sterownika jeśli jest dostępny. Niestety arduino to nie klocki lego choć twórcy tego środowiska bardzo się starali aby było jak najbardziej przyjazne nawet dla bardzo niedoświadczonych odbiorców. Tak czy inaczej jakąś wiedzę nabyć trzeba aby móc się bawić w konstruowanie urządzeń i proponuję zacząć od np. kursów forbota krok po kroku dzięki czemu adres I2C przestanie być tajemnicą a zabawa wyświetlaczem stanie się łatwa i przyjemna. Kto wie, być może w niedalekiej przyszłości posłuży on do czegoś bardziej praktycznego niż tylko zabawa. Powodzenia.

Zobacz ten film:



[Panda]

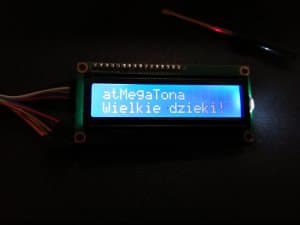

@atMegaTona Bardzo dziękuję za pomoc! Mój adres I2C to 0x3F. Dzięki temu filmowi dowiedziałem się jak go odczytać i wykorzystać.
