Zmiana zakresu woltomierza

[espiridion]

Cześć,

Mam analogowe panelowe woltomierze na zakres do 10V, 15V i 25V. Z racji tego, że trudno dostać na rynku woltomierze poniżej 5V to miałbym do Was pytanie.

Jaki rezystor powinienem wstawić by woltomierz odczytywał zakres od 0 do 0.5V lub 0 do 1V?

Pozdrawiam:)

[marek1707]

Czy "panleowe" oznacza magnetoelektryczne ustroje pomiarowe z posobnikami? Bo wtedy sprawa jest prostsza, choć zawsze zmiana zakresu na mniejszy jest problematyczna. Pokaż dokładnie jakie to sa mierniki. Zmniejszneie zakresuu woltomierza polega na zmniejszeniu opornika szeregowego lub stopnia podziału jakiegoś wewnętrznego dzielnika a nie przez dodanie nowego. Wcale nie jest powiedziane, że te Twoje mierniki mogą w ogóle mierzyć tak małe zakresy. Być może w środku są na 5V i wtedy trzeba już się trochę postarać.

[espiridion]

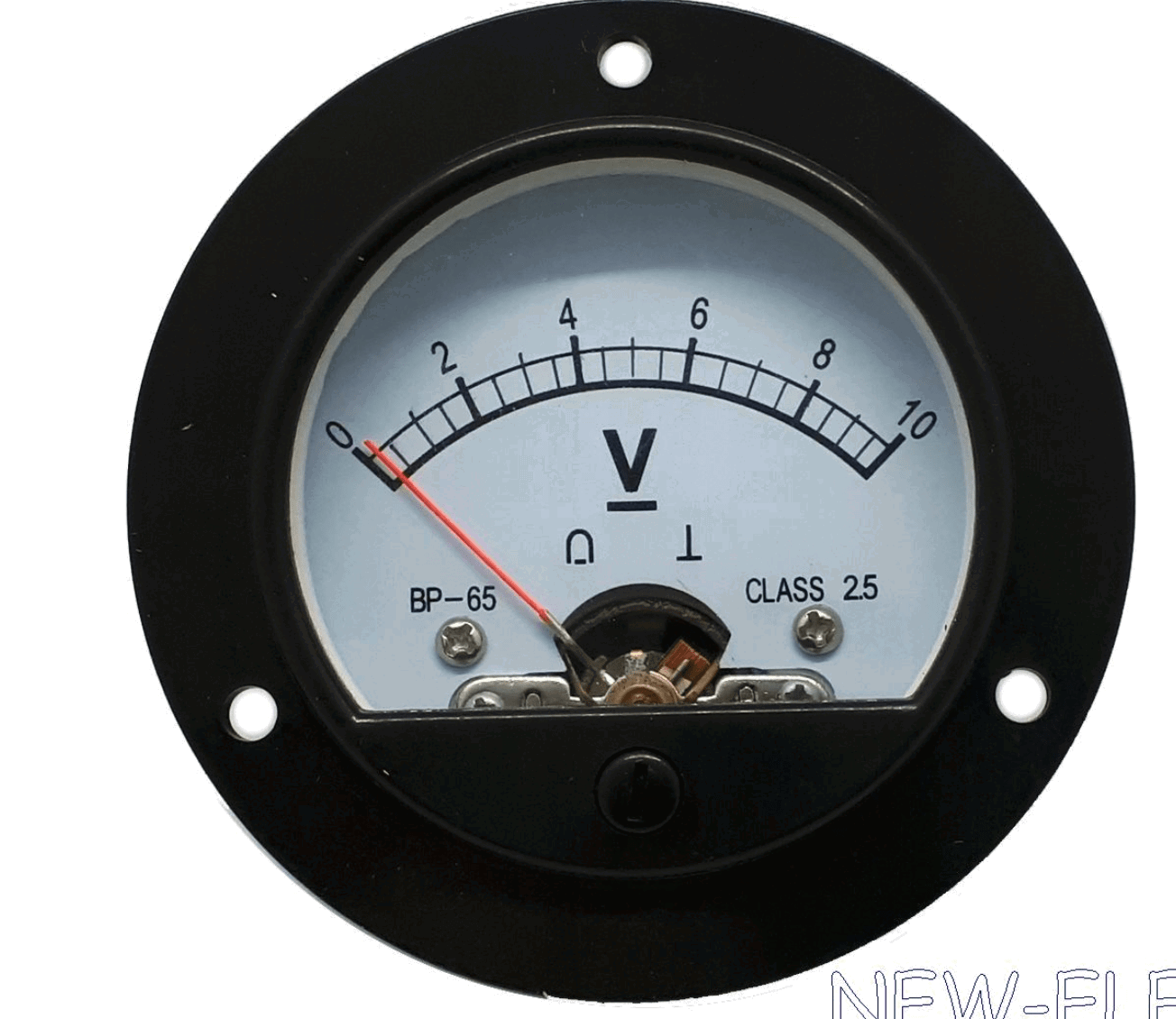

@marek1707 Na zdjęciu przesyłam zdjęcie do wglądu. Nic nie powiem o modelu, bo takich informacji nigdzie niestety nie mam.

Edytowano Sierpień 1, 2019 przez espiridion

[marek1707]

OK, to teraz najważniejsze: takie cudo to de facto miernik prądu czyli mili(mikro)amperomierz z rezystorem szeregowym. Samego miernika i jego czułości nie zmienisz, tj. on zawsze będzie miał ileśtam mili(mikro)amperów przy pełnej skali bo to wynika z samej konstrukcji "hardware'u". Jedyną możliwościa zmiany zakresu na większy jest dodanie własnego opornika szeregowego i to jest łatwe. Natomiast jeśli chcesz zmniejszyć zakres, musisz bardzo ostrożnie dobrać się do środka i wypatroszyć istniejący tam rezystor. Potem, po kilku pomiarach i obliczeniach (musisz mieć multimetr żeby zmierzyć prąd pełnego zakresu) wstawisz jakiś inny i będzie OK. Może się jednak okazać, że to nie wyjdzie i minimalnym zakresem gołego ustroju wynikającym z samej jego rezystancji wewnętrznej, nawet bez żadnego opornika są np. 2V.

Jeśli nie masz wprawy w precyzyjnych pracach mechanicznych lub nie widzisz prostej metody rozmontowania tego ustroju pomiarowego, to rozszerzenia zakresu możesz dokonać metodami elektronicznymi (wzmacniacz), ale wtedy musielibyśmy więcej wiedzieć o tym co chcesz zrobić.
