"Strażnik mocy" w fotowoltaice, pytanie do starych wyjadaczy


SOYER

Pomocna odpowiedź

Cześć, może nie do końca w tematyce forum, ale może kto pomoże.

Właśnie instaluję u siebie panele PV o mocy 9,25 KWp, do tego inwerter znamionowo 8kW, max 8,8kW, max moc przyłączeniowa 9600W. Jako,  że może się zdażyć(rzadko bo rzadko), że moc oddawana przez panele przewyższy  możliwości inwertera, chciałby w takim przypadku urządzenie załączające wtedy grzałkę bojlera i "zbierające" nadmiar z paneli.

Krótko, urządzenie sprawdzające moc po stronie DC i w razie przekroczenia powiedzmy 8,5kW, włączjące grzałkę(500W?).

Jak to ugryźć?

Edytowano przez SOYER
Link do komentarza
Share on other sites

Strzalam totalnie - ta moc wyjściowa jest zawsze czymś mierzona/analizowana - nie ma jakiejś komunikacji do którejś mógłbyś się czymś podłączyć i odczytać to? Wtedy już droga wolna - czy to coś na arduino dorobić czy coś.

Link do komentarza
Share on other sites

(edytowany)

Myślałem raczej nad Arduino mierząc sobie prąd i napięcie(napięcia pozostaje zawsze na w miarę tym samym poziomie, to prąd rośnie wraz ze wzrostem nasłonecznienia i/lub spadkiem temperatury paneli), liczące moc i reagujące (lub nie) na wynik.

Tylko nie wiem, jakie komponenty do napięcia ok 1000V(33 panele po 31V razy [max] 9-10A)... Układ załączający przekierowująca takie napięcie na grzałkę to też nie przelewki, choć będę miał dwa stringi więc napięcie podzielone na dwa... ale i tak nie wiem jak to ugryźć.

Choć oczywiście inwerter też wystawia dane po rs485 lub WiFi, ale chyba prościej samemu mierzyć...

Edytowano przez SOYER
Link do komentarza
Share on other sites

Ja jak pisałem - pobrałbym dane z inwertera bez ingerencji w to co już jest.

Jak masz tam też dane wyrzucane przez WiFi na pokładzie to całość twojego urządzenia może się zamknąć w module EPS z przekaźnikiem.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Ech, SOYER, taka duży a taki.. Przecież panele - jak każde źródło energii elektrycznej nie pompują swojej mocy "na siłę" do obciążenia. Aktualna moc jaką dysponują jest parametrem "potencjalnym": możesz z nich ją pobrać, ale nie musisz. A inwerter oczywiście pobiera tyle ile chce (albo ile jego obciążenie potrzebuje) - więc jest bezpieczny. To tak jak w gniazdku w ścianie: potencjalnie ma powiedzmy 2.3kW (230V*10A) a przecież nie zamienia w dymiące szczątki lampki 60W. Natomiast powstaje pytanie skąd wiadomo jaką mocą dysponują akurat panele. I to jest problem na tyle poważny, że do dziś nie ma w ogólności dobrego rozwiązania. Najprostszy pomysł to taki, aby obciążać je maksymalnie jak się da, ale nie bardziej, np. kontrolując napięcie. Powiedzmy, że mając panele dające bez obciążenia w pełnym słońcu 100V możemy uznać, że sensowne minimum napięcia to np. połowa. Wtedy tak projektujesz inwerter (lub cokolwiek co do nich podłączasz) by całkowicie przerywało pracę gdy napięcie spadnie do tego progu. To proste, ale też bardzo nieoptymalne rozwiązanie bo jest oczywiste, że nie sprawdzamy tu mocy a jedynie jeden jej czynnik. Nawiasem mówiąc tak działa większość tanich inwerterów do paneli słonecznych, ładujących np. akumulatory ołowiowe. Można wyobrazić sobie lepszy pomysł: kontrolę mocy. Robisz urządzenie (przetwornicę, inwerter) które na bieżąco mierzy moc jaką pobiera z paneli (i oczywiście przekazuje do obciążenia, bo jeśli już ją pobierze a nie odda na wyjście , to nie może jej spożytkować inaczej jak przez grzanie się). No ale pytanie jest nadal aktualne: ile mocy można w danej chwili z paneli pobrać? Wymyślono kilka mniej lub bardziej wyrafinowanych algorytmów z których najprostszy to tzw. P&O - Perturb and Observe. Pobieramy w nim jakąś moc, która jak wiadomo jest iloczynem prądu i napięcia i co chwila (np. raz na sekundę) próbujemy zmienić jeden z tych czynników, np. wciągamy delikatnie więcej prądu (np. +5%) i mierzymy nową moc. Jeżeli spadła (bo mimo wzrostu prądu napięcie spadło tak że iloczyn się zmniejszył) to słabo i wracamy do sytuacji sprzed zmiany prądu - panele więcej prądu nie mogą. Może zatem zmniejszenie prądu zwiększy moc? Zmniejszamy i znów próbujemy policzyć nową moc. Jeżeli w którymś z przypadków moc wzrosła cieszymy się i ten nowy prąd jest na najbliższą sekundę prądem obowiązującym/ Dzięki temu urządzenie na bieżąco śledzi możliwości panelu i tak dopasowuje moc z nich wyciąganą, by ta była największa możliwa. Jak przyjdzie chmurka to moc paneli spada, ale dzięki algorytmowi MPPT (bo to właśnie tak się nazywa: Maximum Power Point Tracking) inwerter pobiera zawsze wszystko co panel może w danej chwili wyprodukować.

U Ciebie sytuacja jest o tyle nienormalna, że panele przewyższają mocą odbiornik, zatem może zajść sytuacja gdy inwerter osiągnie maksimum swoich możliwości (wszystko jedno czy ma MPPT czy nie) i wciąż pozostanie zapas. Taka sytuacja może zajść także wtedy - i to jest zupełnie normalne - gdy odbiorniki podłączone do inwertera zwyczajnie nie będą aktualnej mocy paneli potrzebować: będzie dobre Słońce, akumulatory będą naładowane a lampy pogaszone. Wtedy także panele będą stały niewykorzystane, ale przecież niczego nie spalą. Jedynym objawem takiej sytuacji jest wzrost napięcia na ich zaciskach. I to możesz wykorzystać. Przede wszystkim musisz poznać ich ch-ki napięciowo- prądowe i tzw. punkt mocy maksymalnej. Zwykle leży on gdzieś w okolicach 70-80% napięcia "biegu luzem", ale oczywiście zależy od nasłonecznienia. Możesz przyjąć poziom 80-90% i jeśli napięcie paneli jest wyższe , zupełnie spokojnie możesz im podłączyć "bokiem" jakieś obciążenie, bo inwerter nie "zasysa". Najlepiej byłoby wiedzieć, kiedy inwerter jest w stanie śledzenia punktu mocy maksymalnej tj. kiedy odbiorniki potrzebują więcej mocy niż aktualnie dysponują panele. W tym stanie każdy dodatkowy odbiornik podłączony "bokiem" wprost do paneli zmniejszy to co "widzi" inwerter i jego MPPT. Natomiast jeśli inwerter nie zasysa wszystkiego co panel w danej chwili może wyprodukować (tj. MPPT nie działa bo tyle mocy nie potrzeba i nie ma jej deficytu) to bezkarnie możesz się podłączać. Może masz tam jakąś diodkę czy coś?

  • Pomogłeś! 1
Link do komentarza
Share on other sites

@marek1707 jest jakaś dziedzina elektroniki o której nie masz pojęcia ;)?

Dzięki za wyczerpujący i pouczający wykład. Można czerpać wiedzę garściami.

Teraz mój wniosek, przyjmując że napięcie Vmp na powiedzmy 31V, mnożę razy ilość paneli i razy powiedzmy 95%. Mierzę napięcie na stringu i jeśli jest wyższe niż wyszło z obliczenia załączam dodatkowy odbiornik. Zgadza się?

Link do komentarza
Share on other sites

2 godziny temu, SOYER napisał:

Zgadza się?

I tak i nie. Tak, bo kontrola napięcia paneli to chyba jedyny pomysł na wykradanie ich mocy z boku. Nie, bo nie wiem czy liczby są dobre. Problem w tym, że Vmp zmienia się wraz z nasłonecznieniem - gdyby było stałe, cała rzecz pt. MPPT byłaby trywialna. Przecież wystarczyłoby tak regulować moc by stabilizować napięcie paneli w tym punkcie. A ponieważ Vmp pływa, to trudno powiedzieć gdzie dla danego panelu jest leży próg powyżej którego można kraść moc inwerterowi z MPPT w danej chwili. Popatrz:

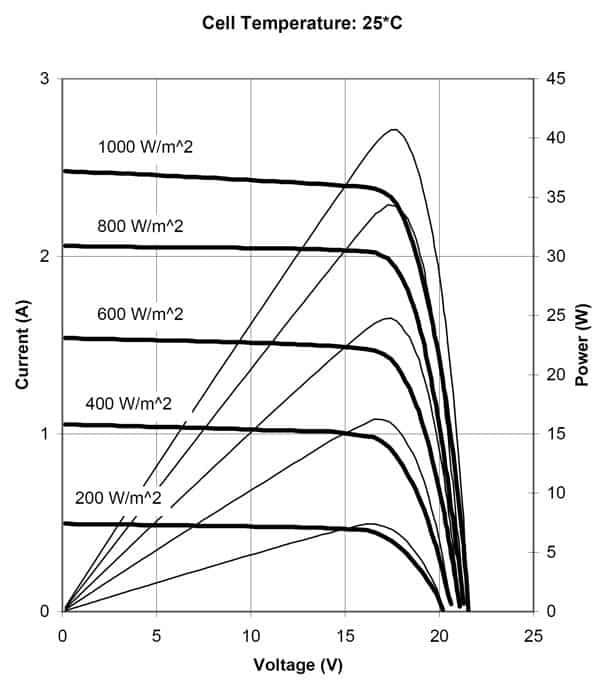

Te grube to ch-ki prądowo-napięciowe panelu dla różnych mocy promieniowania czyli dla różnego oświetlenia. Kreślone są we współrzędnych dolno-lewych czyli I=f(U). Widać wyraźnie, że bez prądu wszystkie krzywe zbiegają się prawie do jednego punktu po prawej stronie na dole. To oznacza, że gdy nie pobierasz prądu to napięcie panelu prawie nie zależy od Słońca. Oczywiście, jeśli oświetlisz go lampką z biurka to napięcie może być dowolne, nawet bliskie zeru lub gdzieś w połowie nominalnego, ale to nie są warunki dla których budujesz instalację na dachu. Zaczynamy bawić się gdzieś od 100W/m2, czyli Słońca (a nie Księżyca) za białymi chmurami. Wzrost oświetlenia daje wzrost prądu - to widać na tych poziomych odcinkach grubych linii a ich "poziomość" oznacza, że panel jest de facto źródłem prądowym. Niezależnie od tego jakie napięcie pozwolisz mu mieć na zaciskach (jak bardzo go zdusisz odbiornikiem energii) to prądu dostaniesz w stałych warunkach oświetlenia w zasadzie tyle samo. To jest najważniejsza różnica względem gniazdka w ścianie. W przypadku sieci 230VAC masz stałe napięcie a moc jest ograniczona jedynie możliwościami instalacji. Panel jako źródło prądowe możesz nawet zewrzeć i wciąż będzie płynęło tyle Amperów ile Słońce w danej chwili w nim produkuje. Wtedy moc odbierana będzie zerowa, bo U=0. Z kolei gdy nic nie podłączysz, I=0 więc jest oczywiste, że gdzieś pomiędzy tymi punktami moc będzie największa. I dlatego tak ważny jest pomiar mocy i poszukiwanie punktu MP. Krzywe mocy masz tutaj w postaci "trójkątów" rysowanych we współrzędnych dolno-prawych. Każdy punkt na trójkątach mocy powstał przez wymnożenie prądu i odpowiadającego mu napięcia z grubej krzywej. Masz zatem rodzinę trójkątów a Ciebie interesują ich górne wierzchołki,m bo to właśnie są punkty mocy maksymalnej dla danego oświetlenia. Gdy przyjrzysz się bliżej to zauważysz, że wierzchołki te nie leżą na jednej pionowej linii tylko na jakiejś krzywej (wyrysuj sobie ołówkiem na wydruku) pochylonej w prawo. Po tej krzywej "porusza" się algorytm MPPT próbując znaleźć wierzchołek trójkąta mocy panelu obowiązujący dla aktualnego oświetlenia. Pochylenie oznacza, że im większe oświetlenie tym napięcie punktu MP jest wyższe. Z tego też widać, że dla tego akurat panelu raczej nie będzie wyższe niż jakieś 17.5V mimo napięcia na otwartych zaciskach rzędu 21-22V . Powyżej tych 17.5V można śmiało przyjąć, że panel ma naddatek mocy bo aktualnie podłączone do niego odbiorniki nie "zdusiły" go do punktu MP albo nawet poniżej (jeśli nie "umieją" MPPT). Przy niższym oświetleniu napięcie Vmp jest niższe (wierzchołki niższych trójkątów leżą coraz bardziej w lewo na osi napięć) i można by załączać dodatkowe obciążenie wcześniej, ale żeby z tego skorzystać trzeba by znać natężenie promieniowania.
