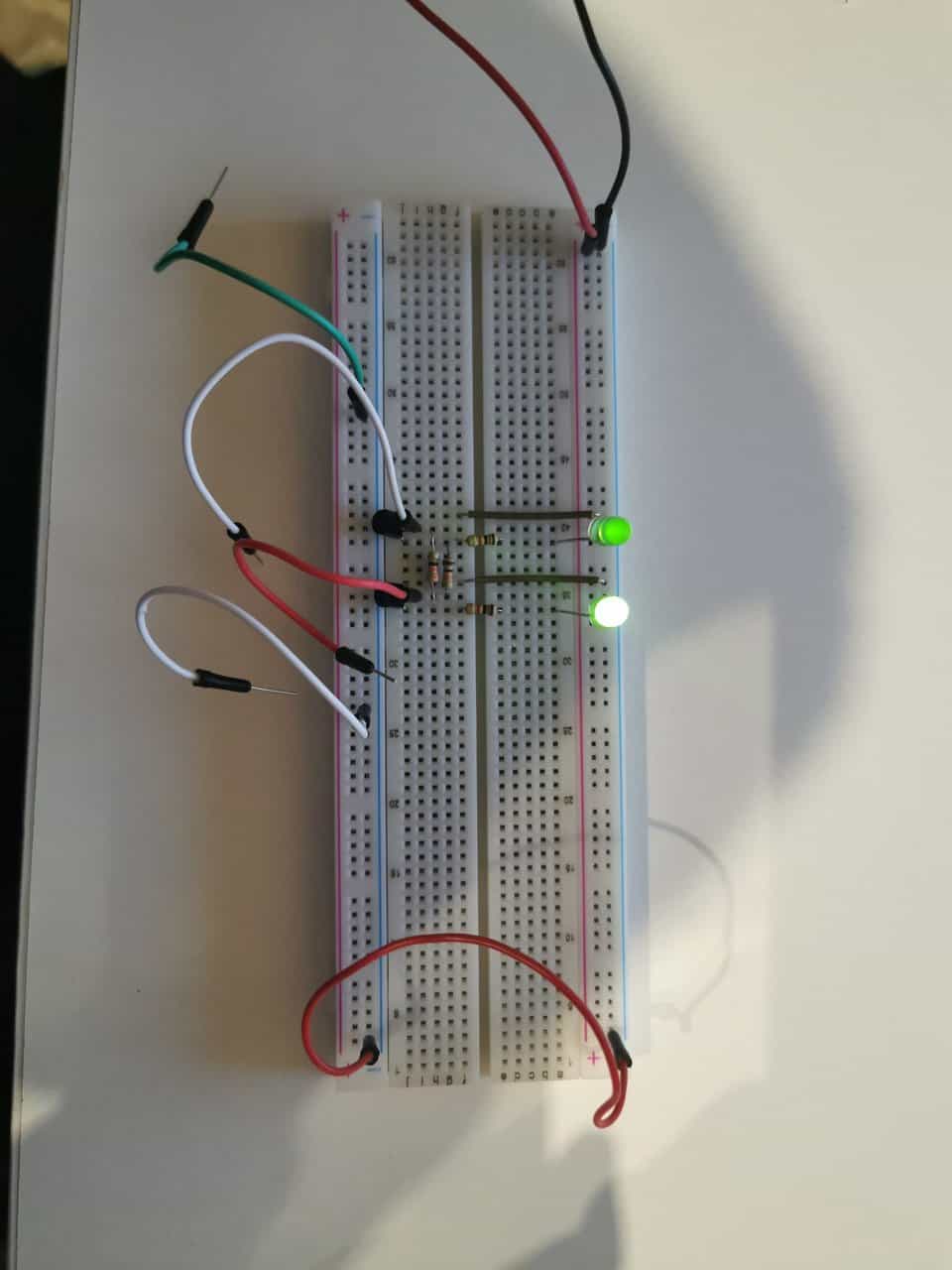

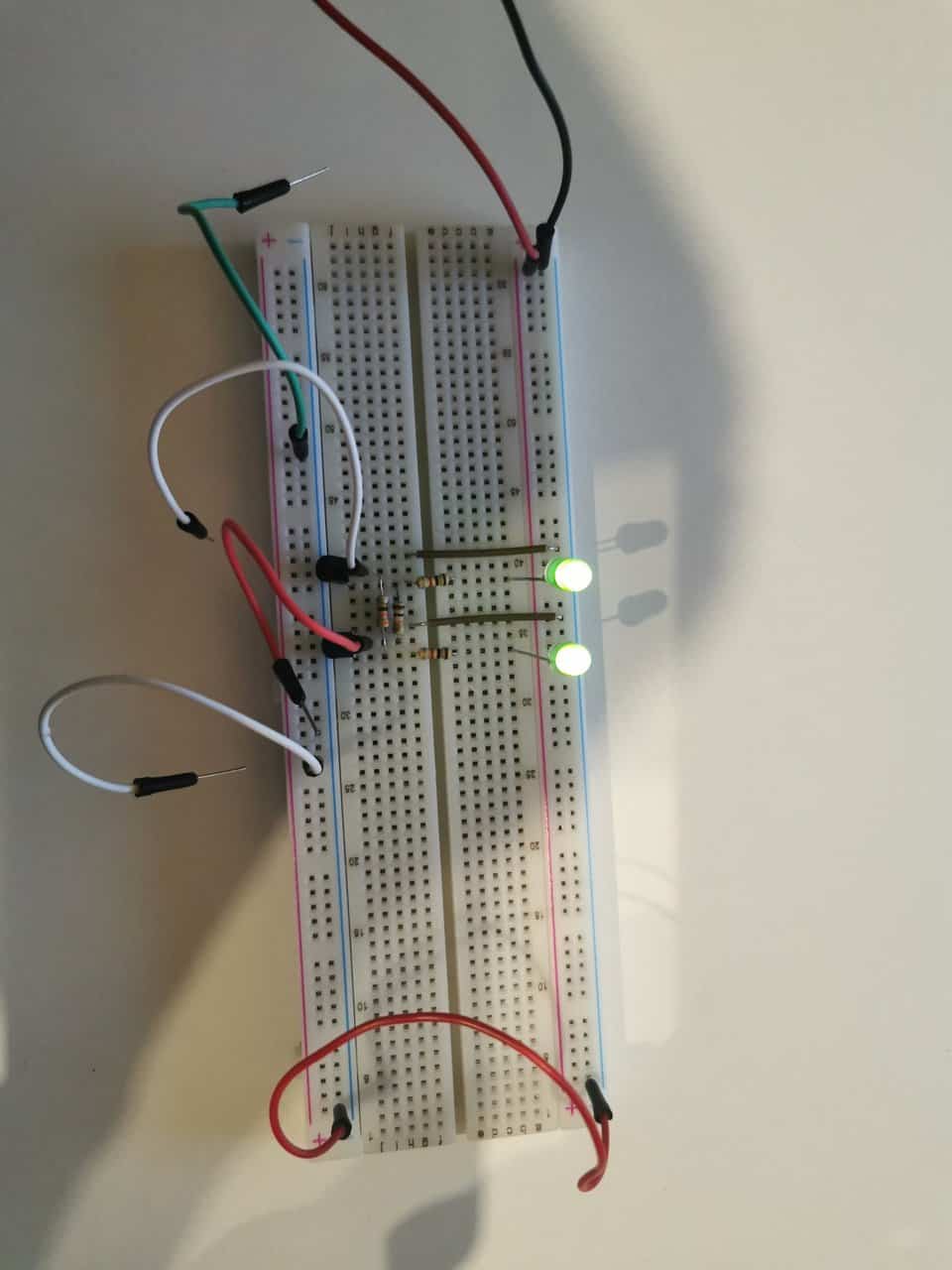

Panniikt Napisano Październik 1, 2019 Udostępnij Napisano Październik 1, 2019 Witajcie Przerabiam sobie aktualnie kurs elektroniki poziom I i mam problem z poprawnym działaniem przerzutnika opisanego w kursie. Zawsze na początku staram się budować układy bez pomocniczych rysunków zamieszczonych na stronie. Po złożeniu według schematu przerzutnik działał ale źle. Chodzi o to że podłączeniu zasilania świeca się obie diody, natomiast po zwarciu przewodów po prawej stronie prawa dioda świeciła się cały czas natomiast lewa tylko troszeczkę. Po zwarciu przewodów po lewej stronie zapalały się obie diody. Postanowiłem ten układ złożyć toczka w toczkę tak jak jest na stronie i niestety efekt był taki sam. Dołączam dwa zdjęcia może ktoś coś wyłapie albo naprowadzi mnie nie robię nie tak. Link do komentarza Share on other sites More sharing options...
Mike84 Październik 1, 2019 Udostępnij Październik 1, 2019 (edytowany) Układ jest dobrze złożony, tylko pomyliłeś jeden rezystor, zamiast 10kΩ (brązowy-czarny-pomarańczowy-złoty) podłączyłeś 330Ω (pomarańczowy-pomarańczowy-brązowy-złoty), najprawdopodobniej to jest przyczyną takiego 'błędnego' przełączania. 🙂 A to, że obie świecą na raz (jedna mocniej, druga słabiej) to dobrze, tak powinno być. Wynika to z tego, że prąd diody, która świeci słabiej przepływa w szeregu przez rezystor 10k do bazy przeciwległego tranzystora (przy tym go otwierając dla drugiej diody) a od bazy tranzystora przedostaje się do emitera, dlatego w ogóle dioda świeci. A jej słabe świecenie jest właśnie skutkiem szeregowego przepływu przez rezystor 10k, to tak jakby przed tym ledem dać rezystor 11k, ponieważ opór obu rezystorów w szeregu (10k i 1k) się wtedy sumuje. Edytowano Październik 2, 2019 przez Mike84 2 Link do komentarza Share on other sites More sharing options...
Panniikt Październik 2, 2019 Autor tematu Udostępnij Październik 2, 2019 Dzięki wielkie za pomoc. Nigdy bym się tego chyba nie dopatrzył. Zaopatrzyłem się dzisiaj w nowe tranzystory bo to w nich upatrywałem problemu. Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Październik 2, 2019 Udostępnij Październik 2, 2019 @Panniikt zawsze w takich sytuacjach warto w pierwszej kolejności sprawdzić właśnie poprawność elementów. Najważniejsze, że udało się rozwiązać problem, teraz będziesz o tym pamiętał w przyszłości 😉 1 Link do komentarza Share on other sites More sharing options...
