Taśma led - podłączenie

[startrek1p2p]

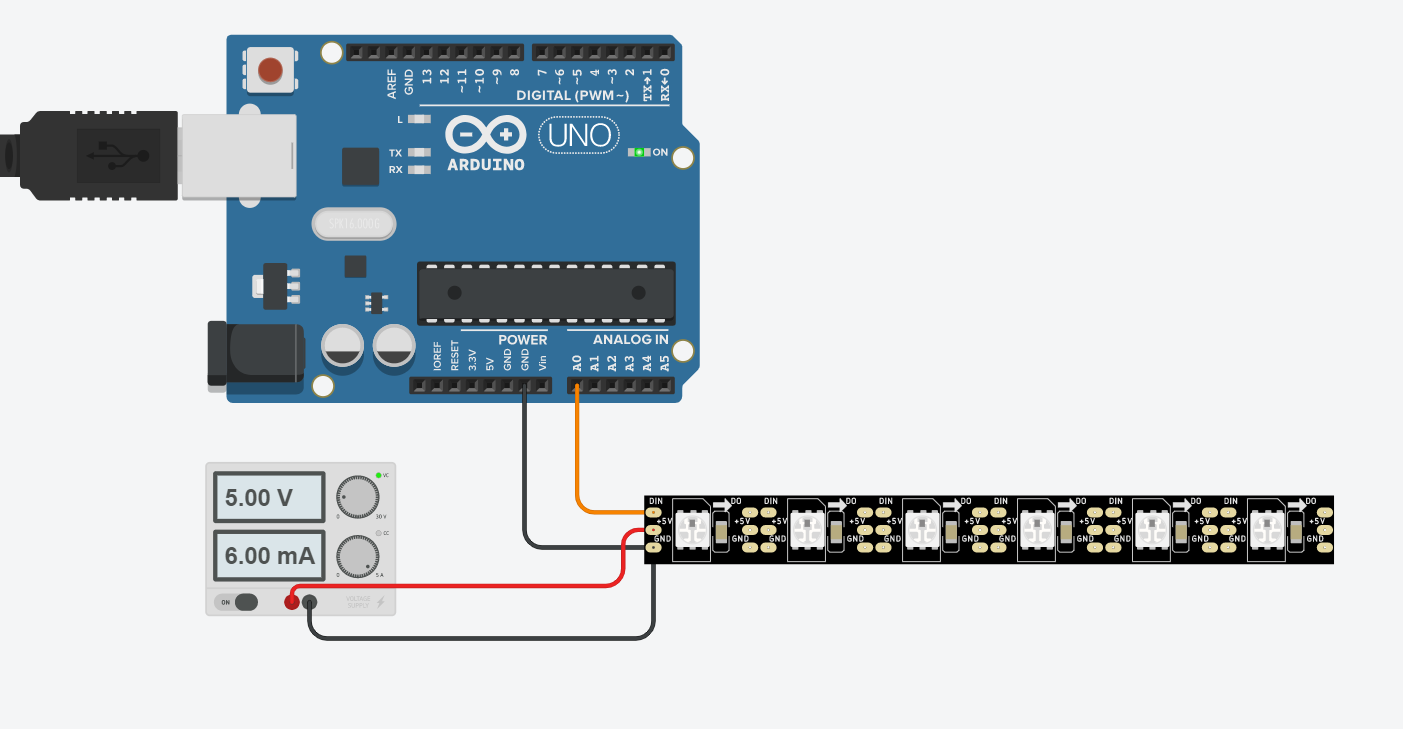

Takie szybkie pytano, czy jak podłącze w taki sposób taśmę led ws2811-12V z Arduino to będę mógł nią sterować ? czy spale może Arduino ?



[RFM]

Piszesz o WS2811 zasilanymi 12v, na schemacie zasilacz i taśma 5V. To jak właściwie jest?

[Gieneq]

Do sterowania dowolny pin będzie dobry, ale właśnie jak to zasilasz. Jeżeli masz pasek na którym widoczne są pakiety po kilka LED to będzie to 12V i potrzebujesz dodatkowy zasilacz 12V np. dedykowany do LED. Pobór prądu będzie około 60mA na moduł w pasku, więc możesz z tego wyliczyć zapotrzebowanie na prąd.

[startrek1p2p]

@RFM akurat w symulatorze jest tylko 5v i krótki pakiet, a zasilacz sam sie ustawia na 6 v

W rzeczywistości mam na 12v taśmę 5m WS2811 z tego co wiem potrzebuje do 70w zasilacza. Ale godzin mi o to czy na samo din mogę mieć 5v i będę mógł nimii sterować

@Gieneq

Czyli tak jak powyżej powinno zadziałać ?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Gieneq]

Tak będzie działać. Bo taśma ma zasilanie 12V ale to jest tak, że te 12V rozkłada się na 3 LED w szeregu (albo 4, zależy jak producent wymyślił) i w ten sposób na każdej diodzie odkłada się część napięcia ~3-4V.

Do sterowania zaś używa się 5V, bo tyle przyjmuje układ umieszczony wewnątrz diod (ewentualnie wspólny dla całego modułu umieszczony na taśmie).

W skrócie: zasilanie paska 12V, logika sterowania 5V 🙂

Tu masz dokładny opis

[RFM]

2 godziny temu, startrek1p2p napisał:

Ale godzin mi o to czy na samo din mogę mieć 5v i będę mógł nimii sterować

Tak. Szczegóły znajdziesz w nocie układu WS2811.
