Obliczyć rozpływ prądów w układzie

[Karol14]

Witam, zaczynam przygodę z elektroniką na studiach i mam problem z zadaniem obliczeniowym, z obliczonych prądów kiedy sprawdzam je prawem kirchoffa to nic się nie zgadza. macie jakiś pomysł?





[Treker (Damian Szymański)]

@Karol14 mógłbyś trochę bardziej opisać ten układ? Jakie są wartości rezystorów i co to za elementy oprócz nich? Czy to są cewki?

11 godzin temu, Karol14 napisał:

, z obliczonych prądów kiedy sprawdzam je prawem kirchoffa to nic się nie zgadza

Pokaż swoje obliczenia to poszukamy wspólnie błędu 🙂

[Karol14]

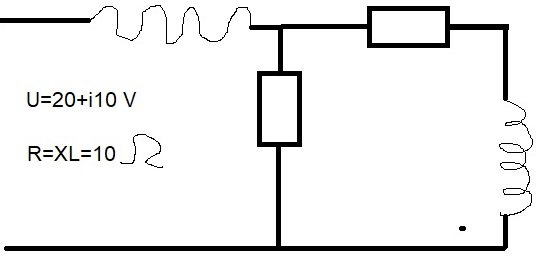

Wartości wszystkich elementów są równe 10Ω  tzn. R=10Ω  XL=j10Ω  2 cewki i 2 rezystory. Moze rysunek nie za piękny ale rysowany na szybko.

[slawko_k]

I2 źle obliczyłeś. dzielisz przez 100 a powinieneś przez 200
