alshrom Napisano Grudzień 22, 2019 Udostępnij Napisano Grudzień 22, 2019 (edytowany) Cześć wszystkim. Zakupiłem do swojego projektu przekaźnik 2 kanałowy (jak na zdjęciu). Ogólnie chciałem nim sterować za pomocą stanu wysokiego, lecz po podłączeniu okazało się, że cewka załącza się przy podaniu na pin IN stanu niskiego (ale to chyba wymaga tylko zmiany stanu sygnału w programie arduino z H na L) . Niestety nigdzie nie mogę znaleźć schematu do podłączenia takiego modułu, a mam problem z rozszyfrowaniem do czego służy pin COM. Większość schematów przedstawia przekaźniki z pinami: VCC, GND, IN1, IN2. Mój przekaźnik ma dodatkowo pin COM, na który muszę podać napięcie 5V by cewka się załączyła. Edytowano Grudzień 22, 2019 przez alshrom Cytuj Link do komentarza Share on other sites More sharing options...

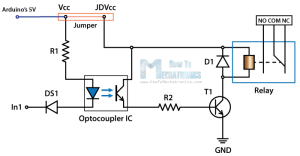

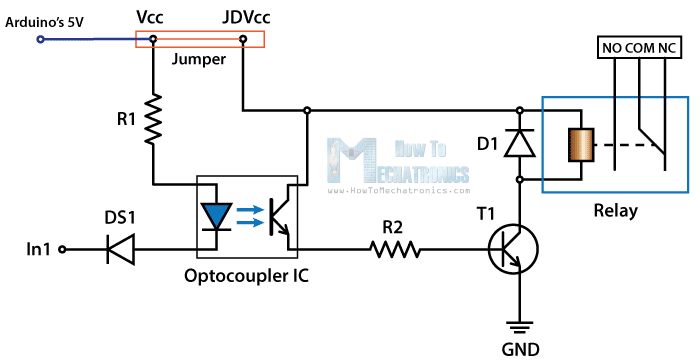

Popularny post Gieneq Grudzień 23, 2019 Popularny post Udostępnij Grudzień 23, 2019 (edytowany) @alshrom witam na forum! Przekaźnik który masz działa podobnie jak przełącznik 2-drogowy. Więcej o przekaźnikach tego typu znajdziesz w kursie. COM - bierze się od słowa Common i oznacza pin wspólny. Jeden z pinów IN jest normalnie zamknięty, drugi normalnie otwarty. Czyli nic nie musisz zamieniać w kodzie programu, tylko wybierz odpowiednią parę. Edit: chyba widzę o jakim COM piszesz, bo jest jeszcze jeden na goldpinach. Twój przekaźnik posiada optoizolację. Zazwyczaj strona przed transoptorem (optoizolacją) jest wrażliwa na wysokie napięcia i posiada oddzielne napięcie, zaś po stronie napięć sterowanych powinno być inne napięcie polaryzujące fototranzystor w transoptorze. Niektóre moduły przekaźników, dla ułatwienia posiadają zworkę, która rujnuje ideę optoizolacji ale pomaga uruchomić układ. Możliwe że zamiast zworki masz właśnie taki dodatkowy pin. Przykładowy schemat tego jest tu: Edytowano Grudzień 23, 2019 przez Gieneq 3 Cytuj Link do komentarza Share on other sites More sharing options...
Pomocna odpowiedź
Dołącz do dyskusji, napisz odpowiedź!
