Zwiększanie częstotliwości elektryzatora

[Gość]

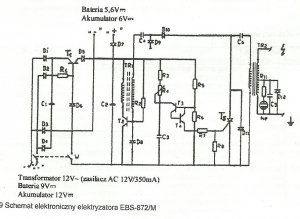

Cześć, potrzebuję na tym schemacie który przesyłam zmienić częstotliwość uderzeń elektryzatora z 1 Hz na 2 Hz, bez utraty mocy. Próbowałem podmieniać kondensatory, ale nic z tego. Proszę o pomoc.

Edytowano Styczeń 25, 2020 przez Gość

[marek1707]

Impulsy WN wytwarzane sa przez odpalenie tyrystora a jego obwód bramki składa się z diaka (elementu spustowego o ujemnej rezystancji) tutaj wykonanego z oszczędności z tranzystorów T3/T4 i z układu czasowego R3+R4/C3. To prędkość ładowania C3 przez oporniki R3+R4 wyznacza czas osiągnięcia progu wyzwalania diaka (ustawianego dzielnikiem R5/R6 - ale tego raczej nie ruszaj) i zapłon tyrystora. Powinieneś zatem móc zmieniać tę prędkość (a więc i okres powtarzania impulsów WN) poprzez kręcenie R4 a jeśli to nie wystarcza, zmniejszenie pojemności C3 (np. dwukrotne) powinno około dwukrotnie zwiększyć częstotliwość.
