Termometr z gadżetami

[Wiktor2019]

Pięć lata temu miałem termometr avt. Zepsuł się po roku więc kupiłem kolejny, kolejny też się zepsuł. Pół roku temu postanowiłem zrobić termometr na arduino. Termometr cały czas udoskonalam. Obecnie posiada cztery czujniki : jeden czujnik DS18B20, Czujnik wilgotności i temperatury DHT11, Dwa czujniki temperatury i wilgotności DHT22. Pozostałe rzeczy, które użyłem to:

• Wyświetlaczem 4x20 znaków
• Konwerterem i2C LCD
• Moduł RTC DS3231
• Koszyk na baterie AA do podtrzymania zegara
• Dwie baterie AA
• Czujnik ruchu
• Arduino uno

Początkowo nie wiedziałem jak zapisać godzinę i datę w pamięci modułu RTC więc całość posiadało akumulator 12v 7Ah po to by godzina i data była prawdziwa a nie odczytywana z kodu po podaniu zasilania. Nie posiadał w tedy też czujnika ruchu więc posiadał włącznik, którym włączało się podświetlenie LCD. W tym momencie posiadał tylko trzy czujniki temperatury DS18B20 oraz jeden DHT11. Teraz termometr włącza się gdy ktoś przed nim się poruszy, mierzy temperaturę maksymalną i minimalną z każdego z czujników. Oraz posiada zasilacz 12V 1A.

Całość umieściłem w obudowie z sklejki 6 mm pomalowanej szarą farbą. Z przodu znajduje się wyświetlacz, czujnik ruchu oraz dioda informująca że termometr oczekuje na ruch wyłącza się jeśli ktoś przednim się poruszy i włączy się wyświetlacz. Po lewej stronie znajduje się czujnik DHT22 mierzący temperaturę w pokoju. Specjalnie oddaliłem go od obudowy, żeby wynik był jak najbardziej prawidłowy.

Na arduino wytrawiłem płytkę moją wytrawiarką do PCB (ma się dobrze i ostatnio dorobiłem do niej pompkę powietrza) są do niej podłączone wszystkie rzeczy. Czujniki które są poza pokojem jeden na zewnątrz DS18B20 i DHT11 drugi na dole DHT22 są podłączone przez złącze RJ45 do arduino. Do modułu RTC na miejsce fabrycznej baterii przylutowałem koszyczek na baterie AA ponieważ zegar na fabrycznej baterii wytrzymał 4 miesiące.

Temperatury maks. i min. wyświetliłem na osobnym ekranie. Od lewej Strzałki oznaczają temperaturę minimalną i maksymalną oraz jest ona wyświetlana najpierw minimalna potem maksymalna.

Galeria pozostałych ekranów:

Dziękuję za przeczytaniem oraz liczę na komentarze.

[Antekgn]

no dosłownie EXTRA !!!!! 👍👍

[Wiktor2019]

Tak czujniki są podłączone przewodowo, u mnie działają na kablu około 25 metrów i nie ma problemów.

[Egzekutor27]

Bardzo fajny i ciekawy projekt. Zbudowałem mniej więcej cos podobnego, z tym, że na transmisji bezprzewodowej 2,4GHz.  Chciałbym właśnie aby mój LCD również włączał się za pomocą czujnika ruchu. Możesz na priv podesłać kod linijki i podpowiedzieć, gdzie się i kiedy uruchamia czujnik ruchu aby włączał się LCD ?

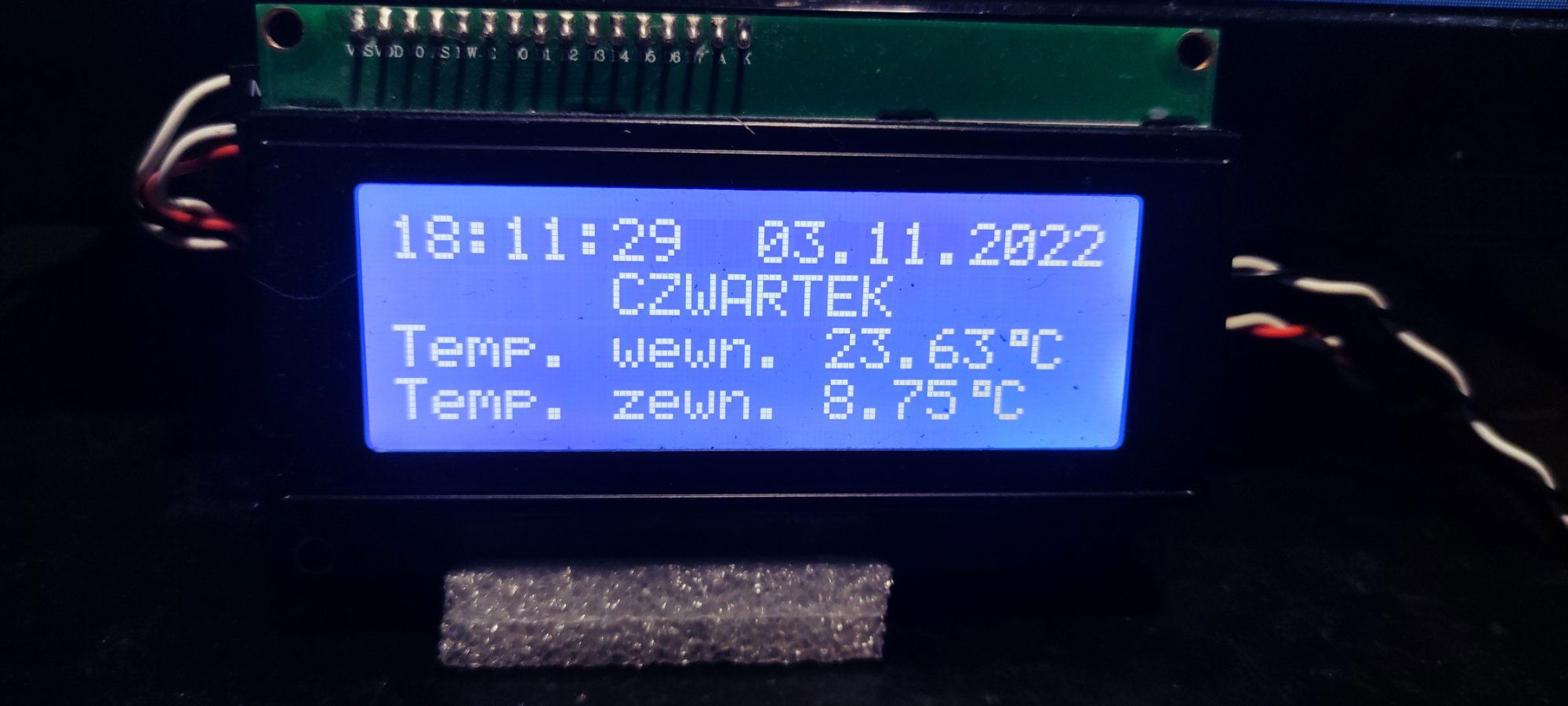

Fot1: ekran LCD wraz z odczytanymi danymi ; Fot2: Arduino + zegar+moduł 2,4GHz + tranzystory oraz dioda IR do sterowania oświetleniem LED RGB załączanego pilotem ; Fot3: nadajnik 2,4 GHZ wraz z Arduino ( druga sztuka) umieszczony na parapecie przy oknie, a czujnik Dallas wodoodporny na zewnątrz okna, przymocowany za antena sat. osłonięty od słońca. Aha drugi czujnik temp, a właściwie termistor wyjęty z zużytej baterii od laptopa użyty do mierzenia temp. pokojowej. Czyli: Nadajnik na parapecie nadaje bezprzewodowo temperaturę do odbiornika jakim jest drugi 2,4 moduł przy arduino w pokoju, dodatkowy odczyt temp. z pokoju, zegar czasu, oraz dla zabawy dioda IR, która odbiera zaprogramowane 3 klawisze z pilota, przekazuje info który rząd LED ( lub wszystkie ) mają się zaświecić (Fot4).

Chciałem zrobić wyświetlacz włączany i wyłączany automatycznie o odpowiedniej godzinie ( np. włączenie 6:00 , wyłączenie 22:00 ) ale jakoś nikt nie może mi w tym pomóc 😉

Raz jeszcze, bardzo fajowy projekt. Co do obudowy, to ja w pracy wyciąłem z 3mm gr. płyty typu BassFlex, na ploterze. elementy leżą, ale jeszcze nic z tym nie pakowałem do środka. Płyty te ( są bardzo twarde) używane są do wycinania uszczelek w armaturze przemysłowej. Stąd pomysł na wycięcie obudowy 🙂
