Problem z uruchomieniem odbiornika sygnału DCF77 z układem MAS6180 - brak impulsów na wyjściu.

[011010110110110]

Cześć.

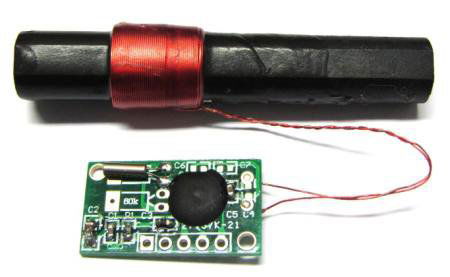

Kupiłem sobie odbiornik sygnału DCF77 z układem MAS6180, taki jak na poniższym zdjęciu:

Opis znajduje się na stronie sprzedawcy: https://elty.pl/pl/p/Odbiornik-DCF77-z-ukladem-MAS6180/154



Podłączyłem wszystko na płytce stykowej zgodnie z opisem:

Pin P1 - GND,

Pin G - GND,

Pin V - 3,3V,

Pin T - do oscyloskopu i niestety cały czas na wyjściu jest "0".

Czy jesteście w stanie mi podpowiedzieć, czy zrobiłem coś źle, czy po prostu układ jest uszkodzony? Próbowałem z różnym ustawieniem anteny, oraz w różnych pomieszczeniach, nawet na parapecie - efekt niezmienny - na pinie T (wyjście) cały czas jest "0".



[Belferek]

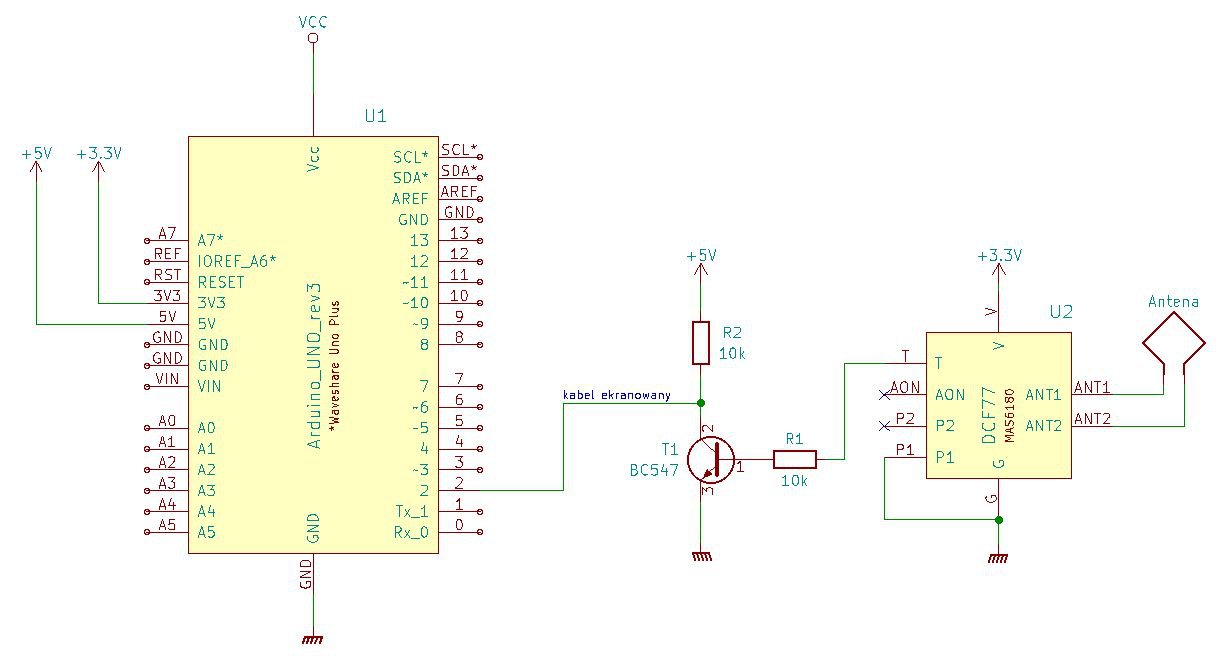

Ja pod wyjście tego układu podłączyłem klucz tranzystorowy zasilany +5V jak na poniższym rysunku. Z doświadczenia powiem, że układ jest wrażliwy na zakłócenia zewnętrzne, a prawidłowość odbioru DCF77 zależy od lokalizacji geograficznej odbiornika, ustawienia anteny, pory dnia (roku), zewnętrznych zakłóceń i diabli jeszcze wiedzą czego 🙂. Badanie oscyloskopem wyjścia moim zdaniem może być trudne gdyż sygnał wyjściowy to bardzo wolny sygnał (1Hz) tu by się lepiej sprawdziła dioda LED jako wskaźnik lub podłączenie pod np. INT0 i obserwacja przerwań w uC. No ale to tylko moje zdanie - może ktoś zaproponuje co innego.

Edytowano Maj 17, 2020 przez Belferek
