Wymiana zasilacza w ładowarce akumulatorowej

[carbonitium]

Witam,

Posiadam ładowarkę do akumulatorów do wkrętarki.

Kostka przy ładowarce wyzionęła ducha więc zamówiłem zasilacz o odpowiednich parametrach pod wymianę.

Było 14,5V 300mA, mam przygotowane 14,5V 400mA.

I teraz się zastanawiam, czy będzie miało znaczenie którą żyłę zlutuję z którą?

I jeśli tak, jak je sprawdzić/określić?

[carbonitium]

Jestem krok dalej.

Za prostą radą znajomego elektryka, zrobiłem przewody na skrętkę i testuję.

Ładowarka zaczęła ładować ale pojawił się smród spalenizny.

Odłączyłem wszystko i rozebrałem.

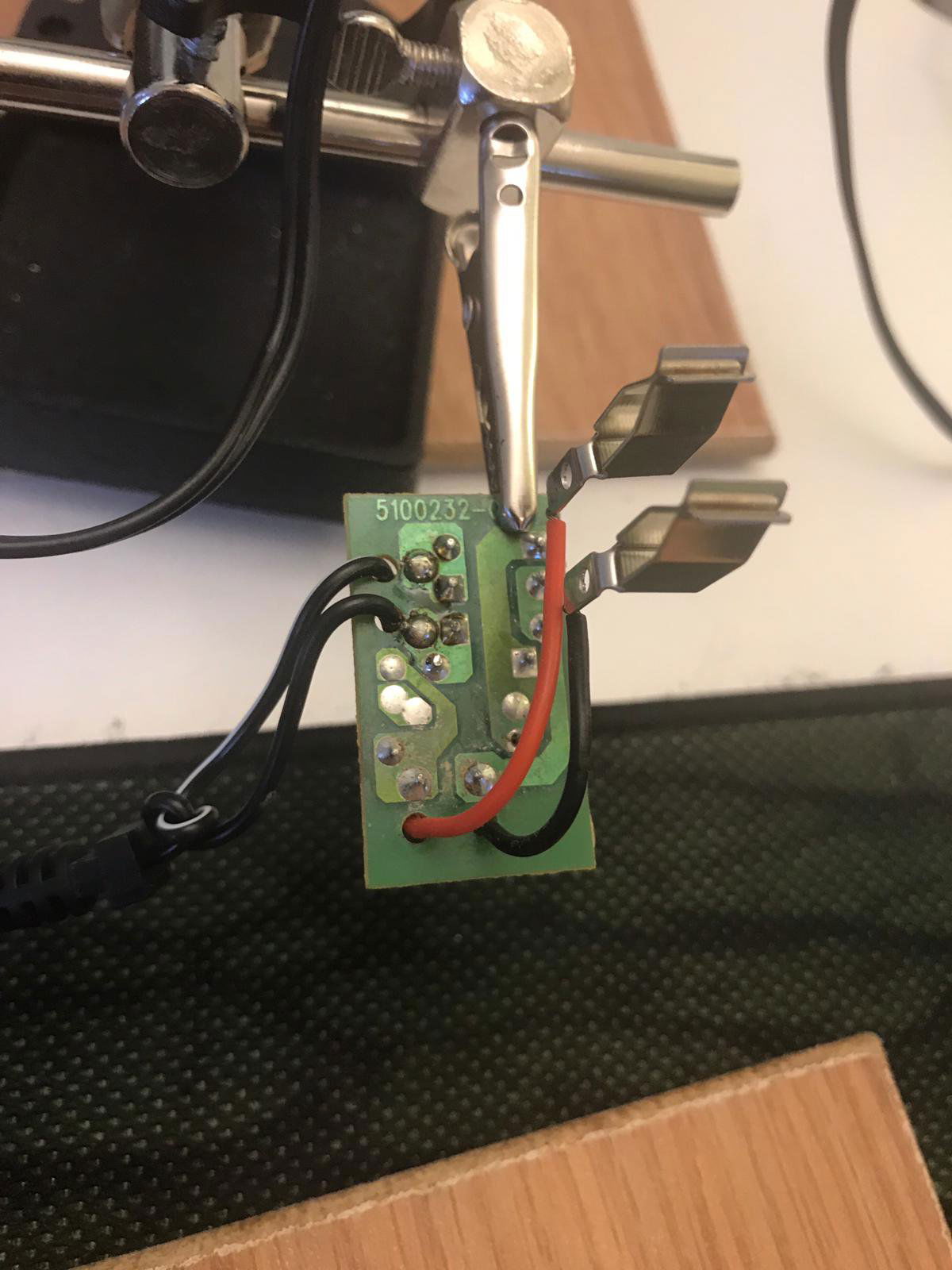

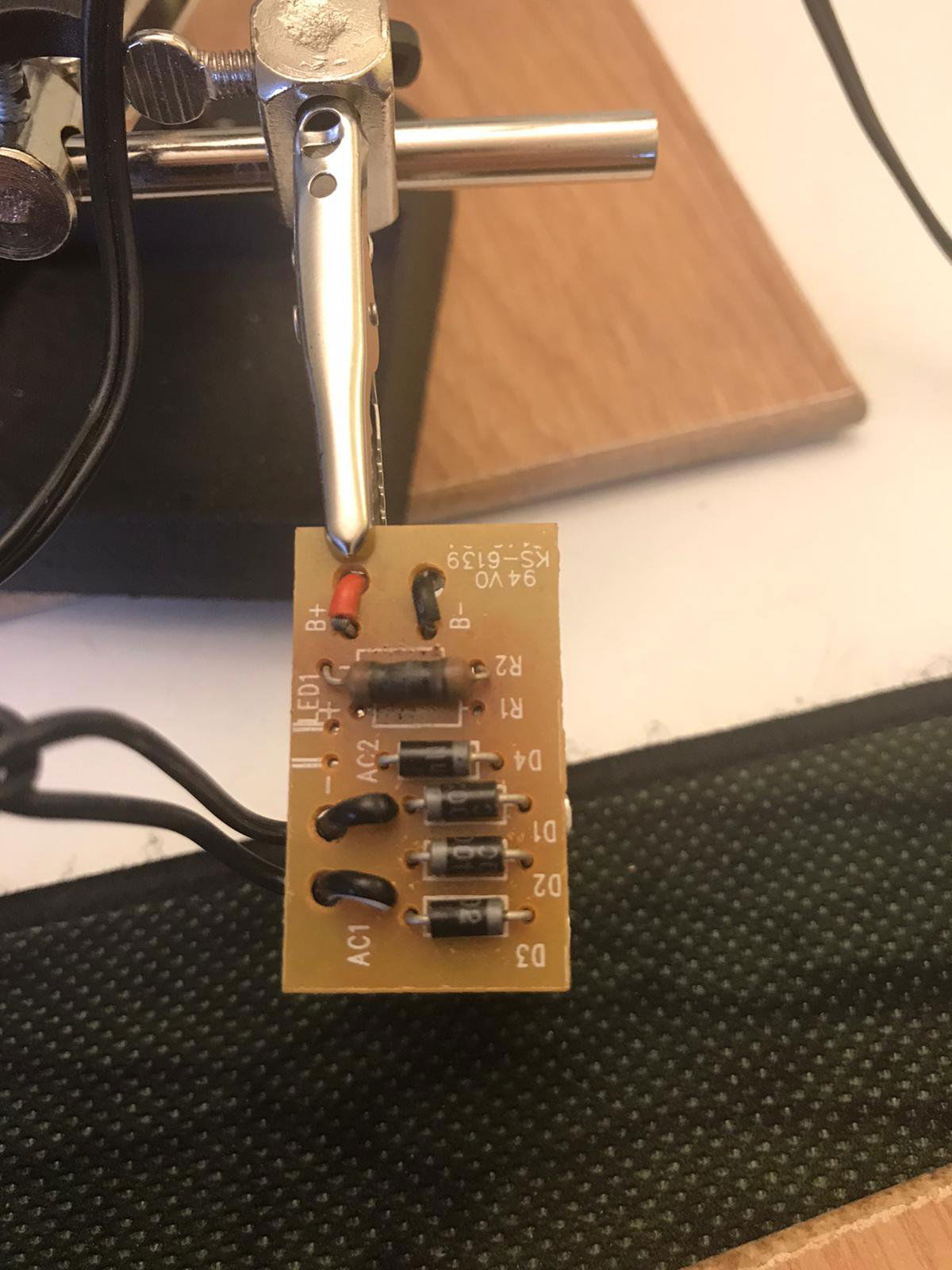

Moim oczom ukazała się taka płytka i spalony rezystor.



Czy ktoś mógłby mi podpowiedzieć, jak zabrać się do "wyceny" jaki rezystor tutaj muszę wsadzić?

Oznaczenia przestały być widoczne.



Dodatkowo, wymieniony zasilacz ma identyczne napięcie. Jakieś pomysły dlaczego rezystor się przepalił?



[edit]

Wkrętarka bierze 12V i takie oznaczenia mam na akumulatorach. Wnioskuję z tego, że ten układ w ładowarce zamienia 14,5V na 12V.

Zasilacz podaje 400mA na obudowie. Z wzorów na kursie podstawowym wychodzi mi R = 12V / 0,4A

I czuję, że gdzieś tu popełniam poważny błąd, bo w takim razie rezystancja wychodzi mi 30 Omów tylko.

Najmniejszy rezystor w podstawowym kursie ma 100 Om. Co pomyliłem?

Czy popełnię jakiś niebezpieczny błąd jeśli wymienię zasilacz na 12V i wywalę po prostu taką płytkę z układu a zostawię sobie tylko żabki zaciskające się na stykach akumulatora?

Edytowano Sierpień 26, 2020 przez carbonitium

[1234]

Te 4 diody robią mostek prostowniczy, więc nie robi różnicy jak podłączysz zasilacz. Rezystor mógł ograniczać prąd. Prawdopodobnie zasilacz dał za duże napięcie, zmierz jakie jest na wyjściu. Jaki akumulator? Ni-Cd?

[carbonitium]

13 godzin temu, 1234 napisał:

Te 4 diody robią mostek prostowniczy, więc nie robi różnicy jak podłączysz zasilacz. Rezystor mógł ograniczać prąd. Prawdopodobnie zasilacz dał za duże napięcie, zmierz jakie jest na wyjściu. Jaki akumulator? Ni-Cd?

Mierzę na skrętkach, 18V

Czy taki przestrzał jest możliwy? O_o

Akumulator Kadmowy, zgadza się.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[1234]

A jaką pojemność ma akumulator? Ni-Cd najprościej ładować prądem 10 razy mniejszym od pojemności przez 14-16 godzin (np. 1000mAh prądem 100mA). To 18V może spaść do 14.5V pod obciążeniem, napięcie na wyjściu tej ładowarki oryginalnie to nie był do końca prąd stały i pewnie dlatego 14.5V. Ja spróbowałbym podpiąć akumulator do zwykłego zasilacza 12V przez rezystor o wartości 12/(pojemność/10) (R = U/I), ale 100% pewności nie mam.

[carbonitium]

Dzięki za rady.

Z tego co wiem to zasilacz 12V nie naładuje akumulatora o tym samym napięciu. Powinno być większe.

Pojemność moich akumulatorów to tajemnica, producent nie uznał tego za dość ważne aby umieścić na tabliczce znamionowej 😉

Co sądzisz o pomyśle wywaleniu rezystora z układu, zastąpieniu go zwykłym przewodem i przetestowaniu ładowania?

Czytam sobie na elektrodzie jeszcze https://www.elektroda.pl/rtvforum/topic540062.html podobny temat i wydaje sie, że taki patent przejdzie.

[1234]

Myślę, że można zaufać ludziom z elektrody i przetestować, ew. zamiast zworki dać żarówkę na 12V w razie czego (jak zresztą jest napisane w temacie który podałeś). Jak podłączysz całość to sprawdzaj co jakiś czas czy akumulator się nie grzeje.

Osobiście nie mam praktycznego doświadczenia z Ni-Cd, więc co złego to nie ja 😄

[carbonitium]

Zalutowałem kabelek zamiast rezystora i testuję.

Wygląda OK, będę monitorował nagrzanie akumulatora 🙂

[carbonitium]

Po nocy napięcie na stykach 14V wychodzi.

Biorę to za oznakę naładowania, z informacji znalezionych po internetach do 14 godzin ładowania trzeba.

Akumulator ciągle zimny, wygląda na to że wszystko bangla jak trzeba.

[carbonitium]

Temat do zamknięcia.

Zasilacz wymieniony, rezystor wywalony z ładowarki i wszystko działa.

Jeden akumulator okazał się mieć zwarcie wewnątrz a tak to gitara.

Wkrętarka reanimowana 🙂
