LCD 16x2 na I2C - znaczenie pakietów danych

[rafal2808]

Cześć,

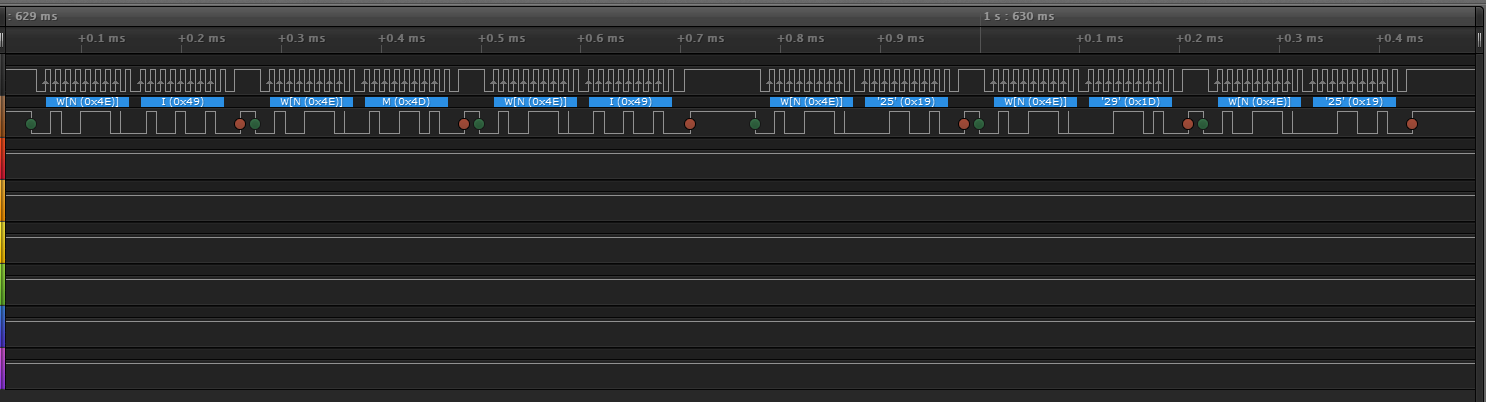

Z ciekawości postanowiłem podejrzeć protokół transmisji I2C między Arduino a wyświetlaczem LCD i mam w związku z tym pewne pytanie. Polecenie wysłania znaku "A" to w rzeczywistości przesłanie kolejno bajtów 0x49, 0x4D, 0x49, 0x19, 0x1D, 0x19, jednak co one w zasadzie oznaczają? Posiada ktoś może informację o znaczeniu poszczególnych bajtów danych w transmisji I2C?

#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27,16,2);  // set the LCD address to 0x27 for a 16 chars and 2 line display

void setup()
{
  lcd.init();
  lcd.backlight();
  delay(100);
  lcd.print("A");
}

void loop()
{}



[rafal2808]

No cóż wystarczyło dobrze się przyjrzeć nocie katalogowej układu z przejściówki (I2C to LCD) i wszystko się wyjaśniło.



[Gieneq]

@rafal2808 fajnie że udało Ci się odpowiedzieć na to pytanie. A mógłbyś napisać o tym co odkryłeś trochę więcej?

[rafal2808]

Początkowo myślałem, że przejściówka oparta jest na konkretnym, wyspecjalizowanym układzie, który obsługuje LCD. Dlatego nie rozumiałem danych pojawiających się na magistrali. Jednak okazało się, że zastosowano tam uniwersalny PCF8574, posiadający osiem wyjść podłączonych pod LCD. Teraz gdy dokładnie sprawdziłem połączenia między układem a LCD, wiem już, że wszystko działa w bardzo prosty sposób, poprzez przesyłanie komend i danych w 4-bitowym trybie.
