Potencjometr - przypadkowe spalenie elementu przy zasilaniu diod

[Tomasz1977]

Na płytce stykowej podłączyłem trzy diody poprzedzając je rezystorami.Dolaczylem potencjometr i było wszystko ok,dopóki nie przyciemniłem diod,potencjometr się spalił.Czy powinienem dołożyć rezystor i stabilizator liniowy.Przepraszam ale dopiero eksperymentuje więc nie dyskwalifikujcie mnie.Dziekuje

Edytowano Październik 1, 2020 przez Tomasz1977

[KHX]

Podaj zdjęcie tego co masz. A jakie masz rezystory i jak je ściemniałes?

[Tomasz1977]

1 godzinę temu, KHX napisał:

Podaj zdjęcie tego co masz. A jakie masz rezystory i jak je ściemniałes?



Przekręciłem potencjometr w prawo i spalił się 🤔

Dodam,że diody się przyciemnily ładnie

[Mike84]

Wystarczy, że odczepisz tylko czarny kabelek od płytki i wszystko powinno już śmigać. 😉

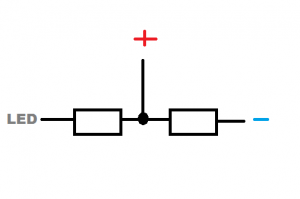

Potencjometr masz w tej chwili podpięty tak:

Te prostokąty symbolizują rezystory, które dzielisz przekręcając potencjometr. Gdy przekręcasz go w lewo wszystko działa, diody święcą mocniej, bo zmniejszasz opór tego symbolicznego rezystora po lewej, prawda? Gdy kręcisz nim w prawo zmniejszasz opór rezystora między plusem a minusem, co może prowadzić do sytuacji, że w pewnym momencie tego oporu albo nie będzie wcale (powstaje zwarcie), albo będzie on tak mały, że przepuści zbyt duży prąd, którego potencjometr nie będzie w stanie przyjąć (w obu przypadkach element się spala):

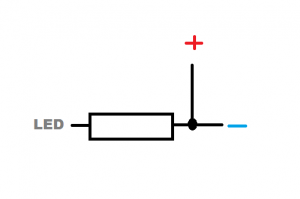

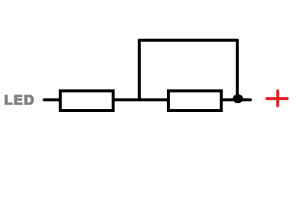

Żeby rozwiązać problem wystarczy odpiąć minus od potencjometru i albo zostawić tą jedną nóżkę nie podłączoną nigdzie, albo przenieść plusa na prawo i zewrzeć go z środkową nóżką w ten sposób :



Edytowano Październik 1, 2020 przez Mike84

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[KHX]

Kolega z góry ma rację, aczkolwiek można jeszcze dać,, łagodniejszy " potencjometr i powinno być ok.

[Tomasz1977]

6 godzin temu, Mike84 napisał:

Wystarczy, że odczepisz tylko czarny kabelek od płytki i wszystko powinno już śmigać. 😉

Potencjometr masz w tej chwili podpięty tak:

Te prostokąty symbolizują rezystory, które dzielisz przekręcając potencjometr. Gdy przekręcasz go w lewo wszystko działa, diody święcą mocniej, bo zmniejszasz opór tego symbolicznego rezystora po lewej, prawda? Gdy kręcisz nim w prawo zmniejszasz opór rezystora między plusem a minusem, co może prowadzić do sytuacji, że w pewnym momencie tego oporu albo nie będzie wcale (powstaje zwarcie), albo będzie on tak mały, że przepuści zbyt duży prąd, którego potencjometr nie będzie w stanie przyjąć (w obu przypadkach element się spala):

Żeby rozwiązać problem wystarczy odpiąć minus od potencjometru i albo zostawić tą jedną nóżkę nie podłączoną nigdzie, albo przenieść plusa na prawo i zewrzeć go z środkową nóżką w ten sposób :



Bardzo Ci dziękuję za pomoc.Pewnie będę potrzebował jej więcej,ale podoba mi się elektronika coraz bardziej mimo mojej zerowej wiedzy.

16 minut temu, KHX napisał:

Kolega z góry ma rację, aczkolwiek można jeszcze dać,, łagodniejszy " potencjometr i powinno być ok.

Dziękuję za pomoc.

[DemoMajster]

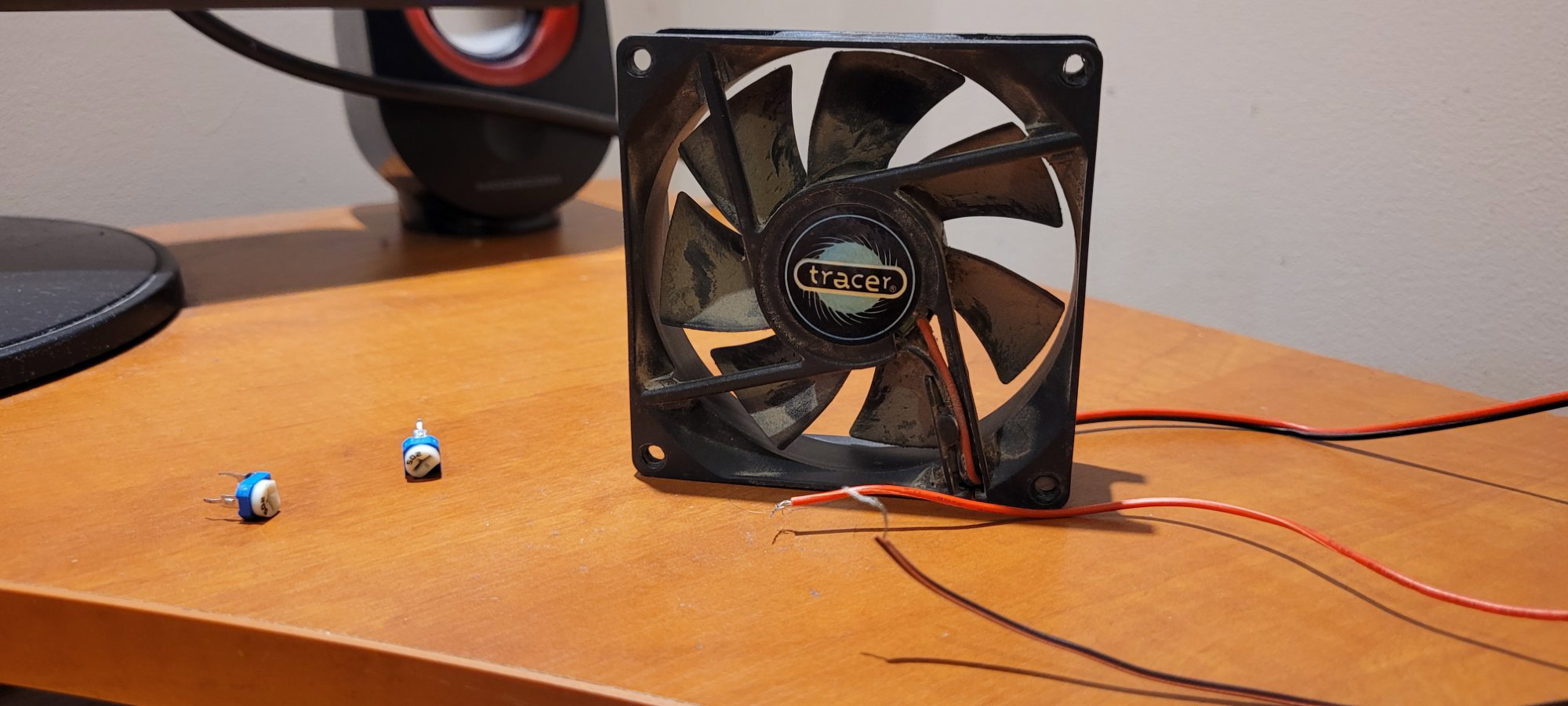

Hej chciałem podłączyć jakiś stary mały wentylatorek od komputera. Gdy łączyłem same +  i - od wentylatorka i zasilania (6v) to świetnie działało. Gdy podłączyłem potencjometr (5k)  zgodnie z radami w komentarzach powyżej i zacząłem go regulować, to obroty się nie zmieniły, a sam potencjometr rozpalił się do czerwoności i zaczął dymić. Załatwiłem tak dwa potencjometry bo wcześniej próbowałem rozkminić to na własna rękę.  😞 Ps: Gdy połączyłem z zasilaniem 9v bez potencjometru wentylatorek nawet nie drgnął.

[Gość]

8 minut temu, DemoMajster napisał:

Gdy połączyłem z zasilaniem 9v bez potencjometru wentylatorek nawet nie drgnął.

Na jakie napięcie jest ten wentylator ? 5V, czy może 12V ?



9 minut temu, DemoMajster napisał:

Gdy podłączyłem potencjometr (5k)  zgodnie z radami w komentarzach powyżej i zacząłem go regulować, to obroty się nie zmieniły, a sam potencjometr rozpalił się do czerwoności i zaczął dymić. Załatwiłem tak dwa potencjometry bo wcześniej próbowałem rozkminić to na własna rękę.

To normalne. Samego LED możesz sterować potencjometrem poprzez rezystor, ale wentylatorem niekoniecznie. Zwłaszcza potencjometrem 5k/ 0,1W. Ażeby sterować taki wentylator tak maleńkim potencjometrem o wartości 5k potrzebujesz jakiś układ regulujący. Na początku możesz zastosować jakiś stabilizator liniowy.

[DemoMajster]

@rafal220  Niestety nie wiem

3 minuty temu, rafal220 napisał:

Na jakie napięcie jest ten wentylator ? 5V, czy może 12V ?



[Gość]

Tam na wentylatorku powinno być podane, ale na zdjęciu tego nie ma. Z drugiej strony zapewne nie ma żadnego opisu. Skąd wyciągnąłeś ten wentylator?



[DemoMajster]

@rafal220 Niestety na obudowie nic nie ma  to "śmieć" pochodzi z jakiegoś kilkunastoletniego komputera. Szukałem jakiś różnych części do nauki.  Spróbuje z stablizatorem jak mówisz albo poszukam lepszego potencjometru. Dzięki za pomoc  😉

[Gość]

1 minutę temu, DemoMajster napisał:

albo poszukam lepszego potencjometru

Tzn. Musisz dobrać wartość potencjometru do mocy wentylatora. Rezystancja & moc. Ażeby to uczynić musisz najpierw zmierzyć prąd jaki pobiera ten wentylator.

[DemoMajster]

@rafal220Patrząc w necie za podobnymi to zakładam że 12 V

[Gość]

Też tak myślę, ale nie chcę niczego sugerować w ciemno. XD

[matsobdev]

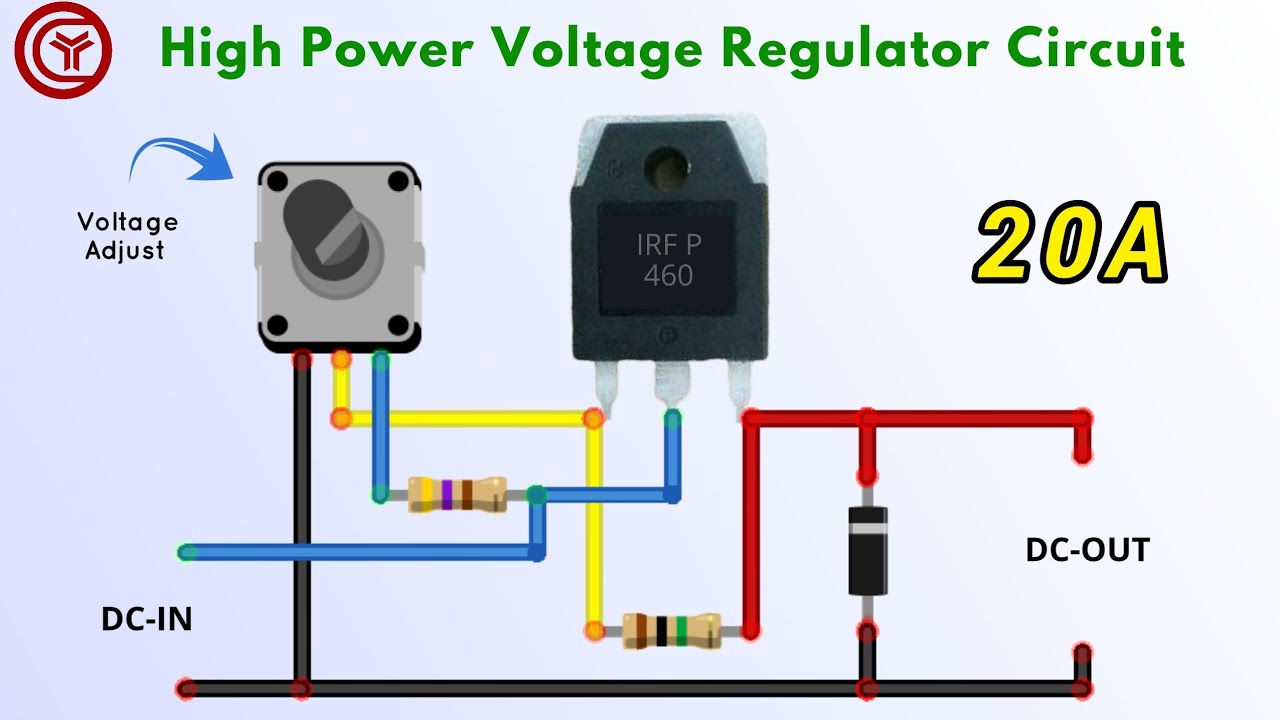

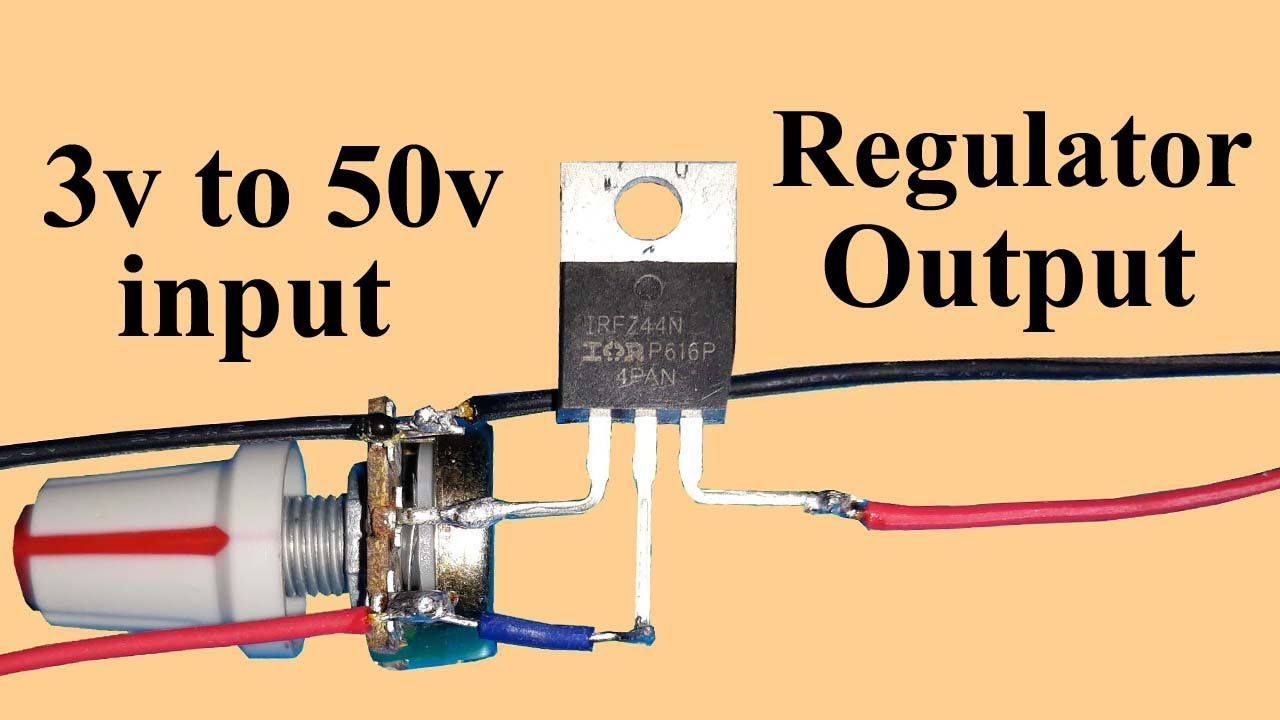

Możesz zrobić sobie regulowany stabilizator napięcia na LM317 (w sumie to jest regulowany stabilizator napięcia :D). Schematów będzie bez liku. Albo jakaś mała przetwornica regulowana, czy to skokowo, czy płynnie.
