Pakiet 18650 7s7p zamiast akumulatora 24V

[Miglandz]

Pisałem już o mojej małej instalacji PV lecz budowę samych pakietów ogniw opiszę w osobo, ponieważ jest to temat ciekawy, a moje doświadczenia myślę że przydają się kolejnym osobom.

Całość podzieliłem na kilka etapów:

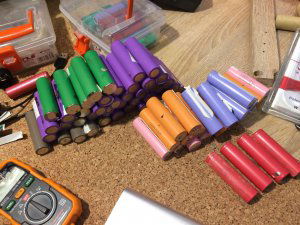

1. Testowanie ogniw
Ogniwa które wykorzystuję w moich projektach pochodzą z starych baterii laptopowych. Ciekawostka! stare baterie można podzielić na:

1. Całkiem niezdatne do użytku.
2. 1/3 ogniw w baterii jest uszkodzona.
3. Wszystkie ogniwa są w doskonałej kondycji bo uszkodzeniu uległa elektronika.

Cały proces dzielę kilka etapów. pierwszy polega na naładowaniu wszystkich zdobytych ogniw. Następnie leżakują one sobie przez tydzień. Kolejny krok to pomiary napięć, jeśli jakieś ogniwo w ciągu tygodnia rozładuje się poniżej 4V, nie nadaje się ono do użytku. Resztę ogniw wkładam do ładowarki i mierzę ich pojemności. Ładowanie oraz testy należy wykonywać z prądem minimum 700mA, do tego celu przyda się taka ładowarka do ogniw, jeśli któreś z ogniw będzie się bardzo grzać podczas ładowania, też eliminuje je to do dalszej pracy. Zmierzone pojemności ogniw zapisuję na nich.



2. Uchwyt

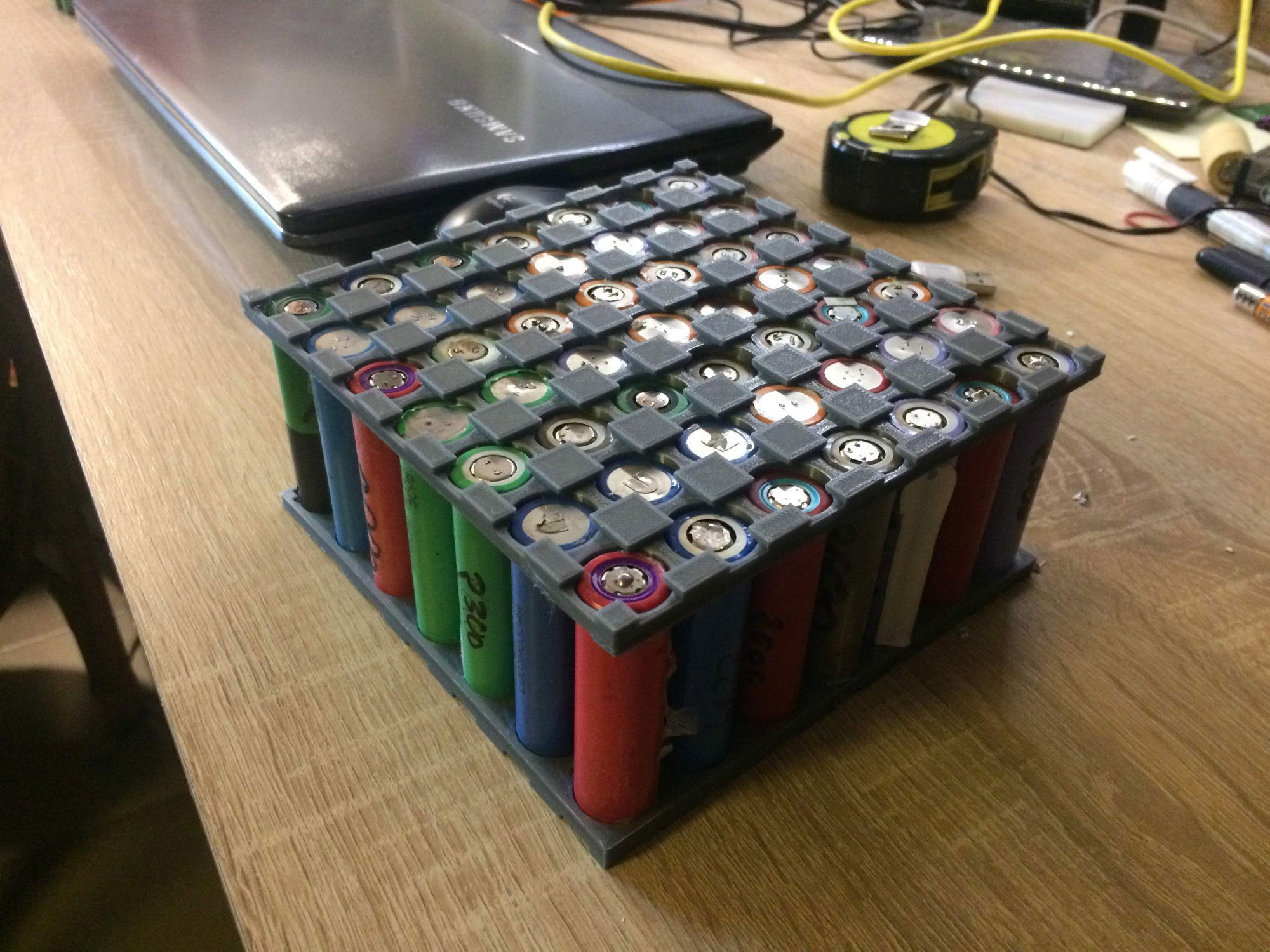

Do wykonania uchwytu można wykorzystać gotowe uchwyty do 18650 które łączymy ze sobą, lub jeśli posiadacie drukarkę 3D wydrukować, projektów na thingiverse jest mnóstwo ja używam tego https://www.thingiverse.com/thing:666162

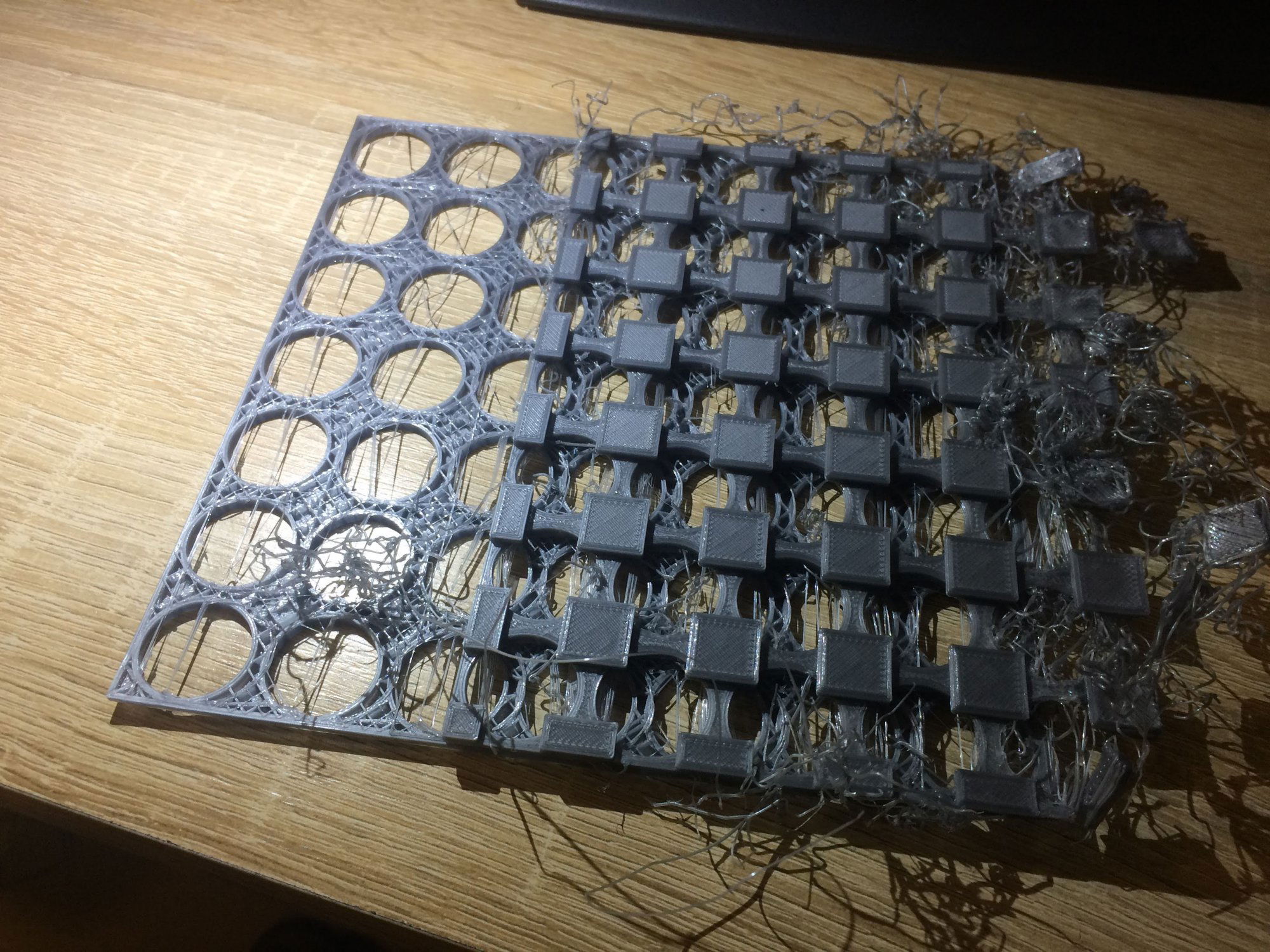

Niestety nie zawsze wszystko wychodzi podczas druku, ale nie ma co się zniechęcać, warto grzać stół cały czas tak aby boki wydruku się nie odklejały bo może wyjść makaron 😛

3. Projektowanie pakietu

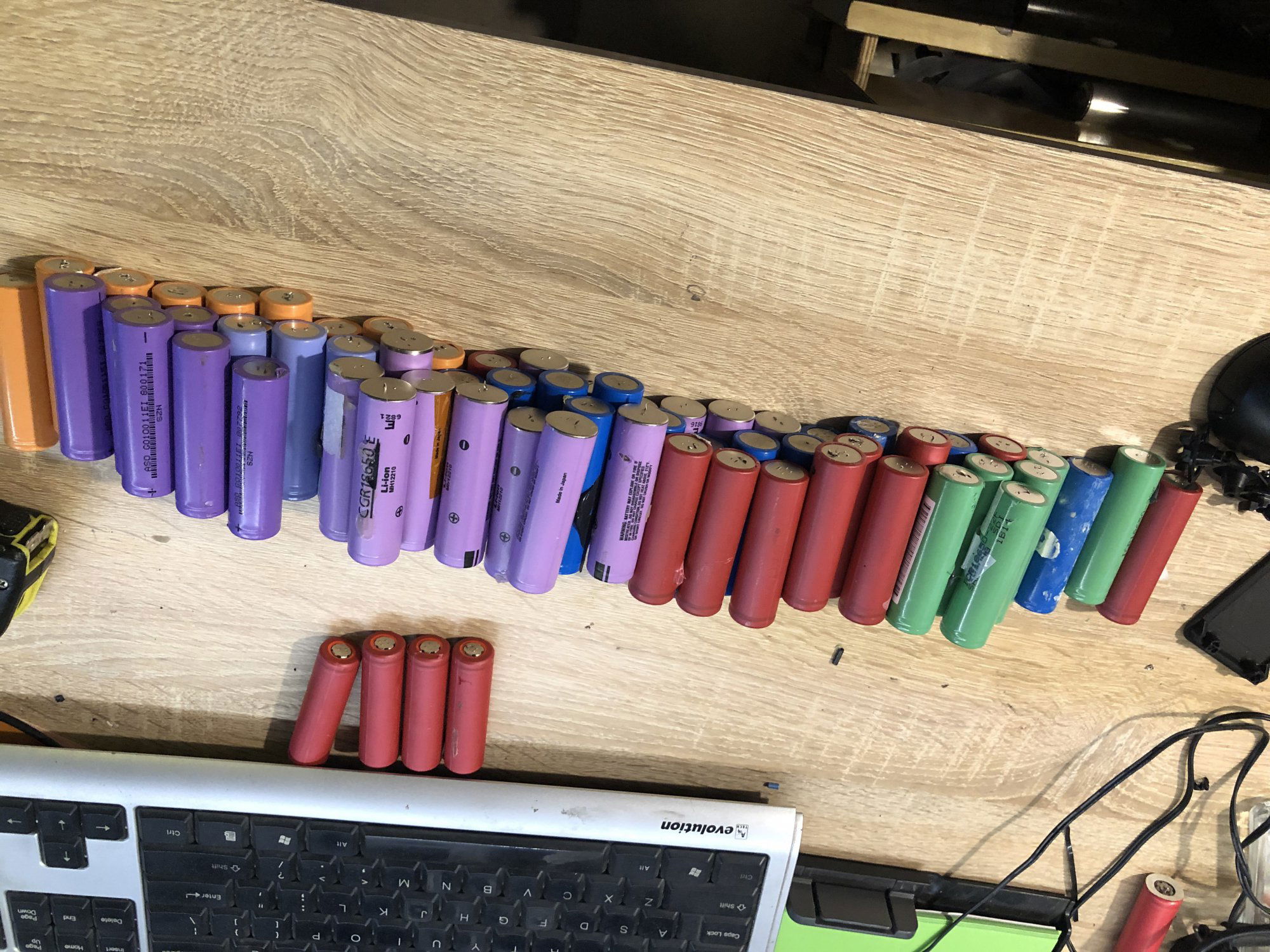

W tym punkcie przydatna jest strona https://www.repackr.com/ wpisujemy na niej wszystkie pojemności ogniw które posiadamy następnie wybieramy pakiet 7s7p i strona oblicza nam które ogniwa mamy ze sobą połączyć.

4. Lutowanie

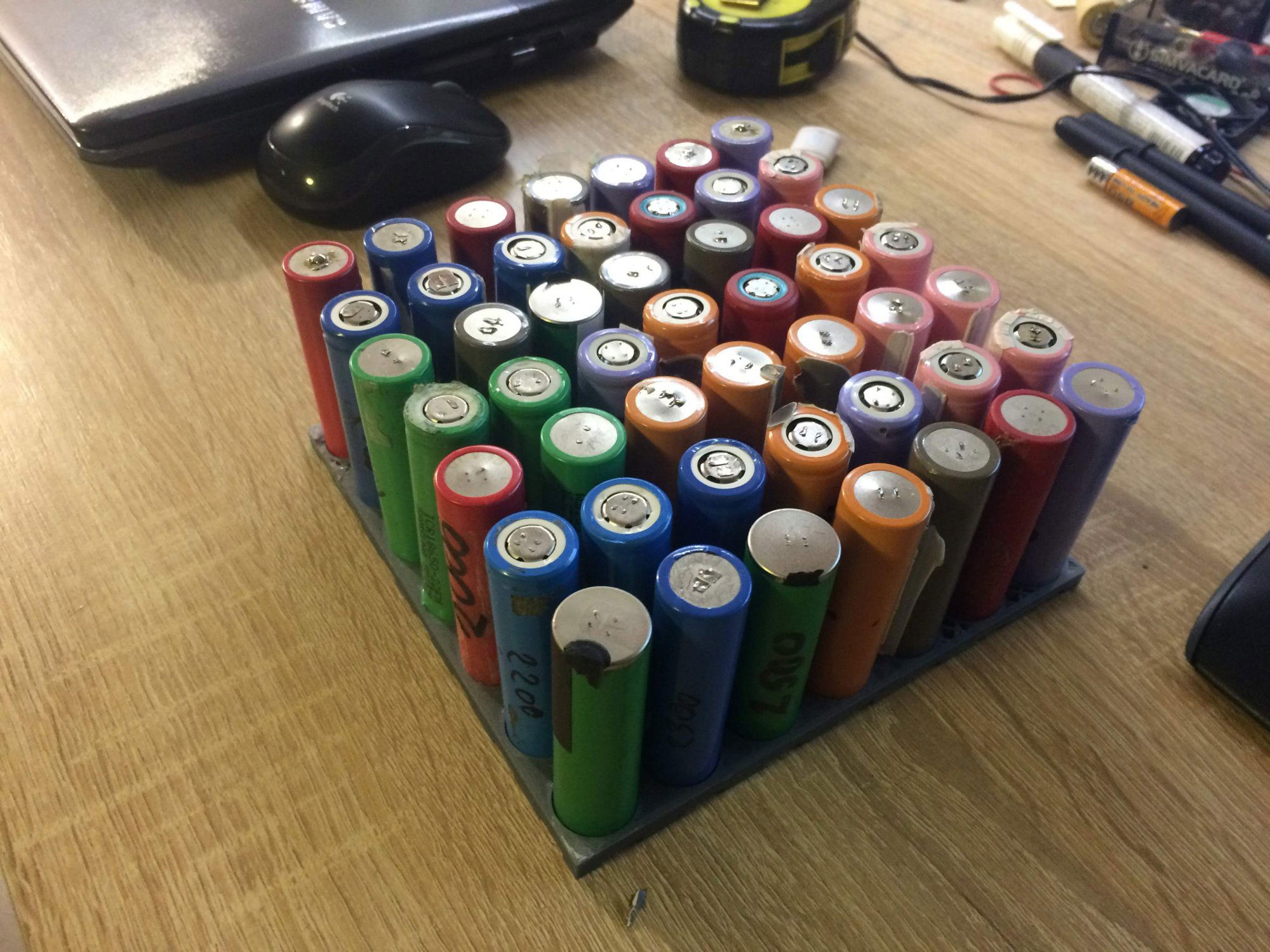

Po ułożeniu ogniw w uchwytach przechodzimy do lutowania, tutaj przyda się odpowiednio duży grot, tak aby punktowo zagrzać miejsce i nie męczyć całego ogniwa. Ja łącze ogniwa drucikami z skrętki komputerowej kat 5E (powinny zadziałać jak bezpiecznik gdyby któreś z ogniw spowodowałoby zwarcie), a te druciki lutuję do żyły o przekroju 2,5mm.

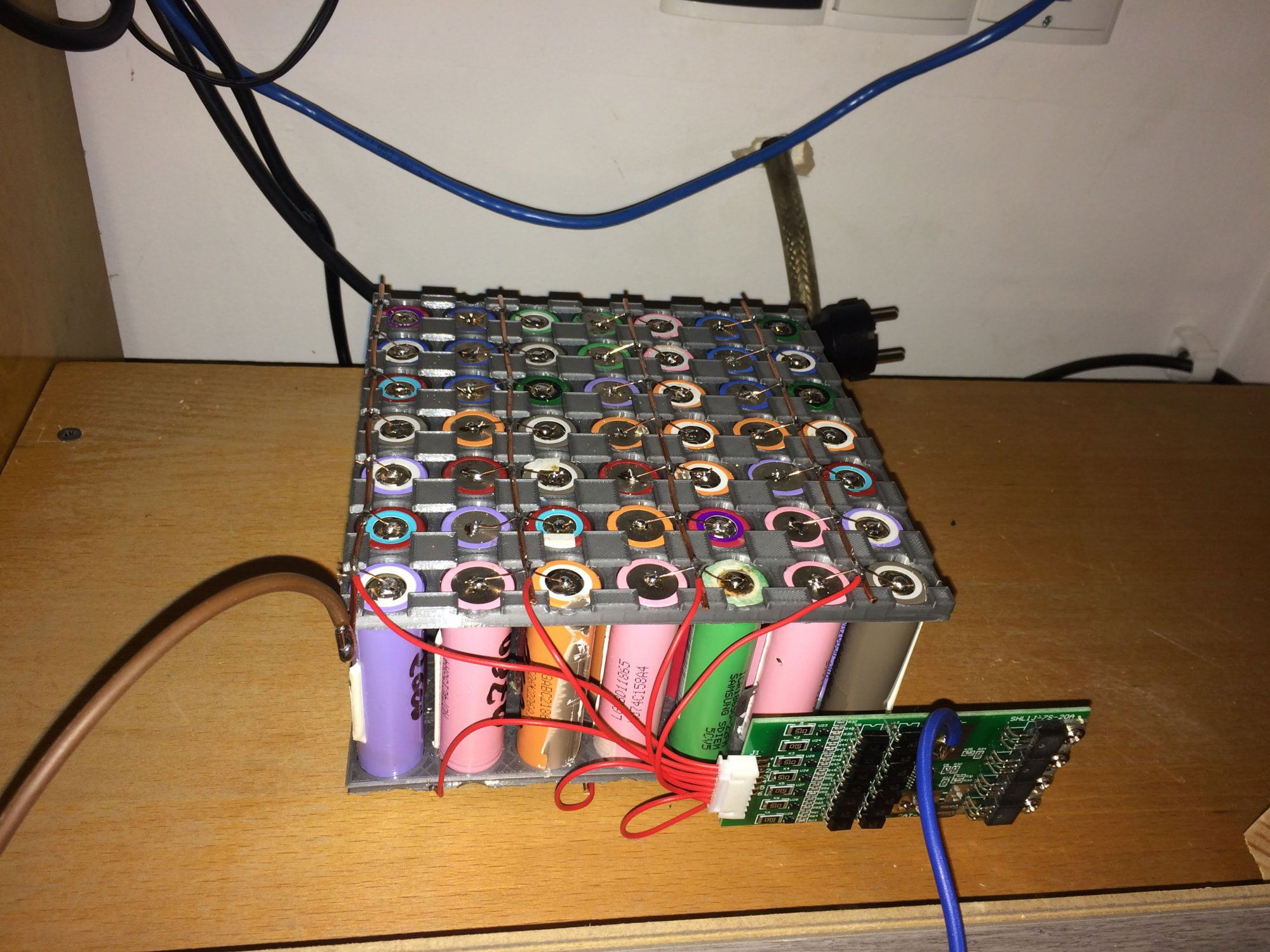

5. Podłączamy BMS
Niestety BMS'y 7s nie należą do najtańszych, ja używam takich o prądzie maksymalnym 20A, przetestowałem do tej porty 2 rozdaje i obydwa sprawują się tak samo.

6. Testy
Dla testu przed zalepieniem pakietu taśmą kaptonową rozładowuje go obciążeniem 5A, i sprawdzam czy któreś z ogniw jednak się nie grzeje, narazie niestety robię to metodą dotykową, tutaj przydałaby się jakaś kamera termowizyjna. Podczas rozładowywania podłączam też miernik napięcia do pakietów pozwala mi on obserwować czy wszystkie serie ogniw rozładowywują się jednakowo.

7. Na koniec zalepiamy pakiet taśmą kaptonową tak aby nie spowodował zwarcia, można też użyć odpowiednio dużej koszulki termokurczliwej.

Takiego rodzaju ogniw używam w:

1. w mini instalacji PV (kilka pakietów pakietów 7s7p i 6s6p)
2. jako podtrzymanie alarmu (pakiet 3s6p)
3. do awaryjnego otwierania bramy wjazdowej (7s4p) - tutaj ciekawostka pakiet działa już 3 lata bez serwisowania, gdzie aku żelowe padły po pierwszym roku użytkowania.
4. jako zasilanie do mojej kamery foto-pułapki (3s4p)

Edytowano Październik 26, 2020 przez Miglandz

[Treker (Damian Szymański)]

@Miglandz dzięki za opis kolejnego ciekawego projektu - wpis został właśnie zatwierdzony, więc jest już widoczny publicznie 🙂

[Sanhosez]

5A nie podgrzejsz ogniw w pakiecie 7x7

Przy rozładowywaniu trzeba obciążyć prądem minimum 5A na ogniwo czyli 35A.

Ale ogólnie uważam że test temperaturowy przy rozładowaniu jest do bani, bo przy dużym amperażu to i sprawne ogniwa się nagrzeją. Tzn. Słabe ogniwa mające wyższą oporność wewnętrzną będą mniej odawać mocy natomiast lepsze ogniwa (o mniejszej oporności wewnętrznej ) będą głownymi zasilaczami i to one mogą się grzać.
