Raspberry Pi 3B+ LED RGB WS2812B 5050


mateusz4122

Pomocna odpowiedź

Cześć

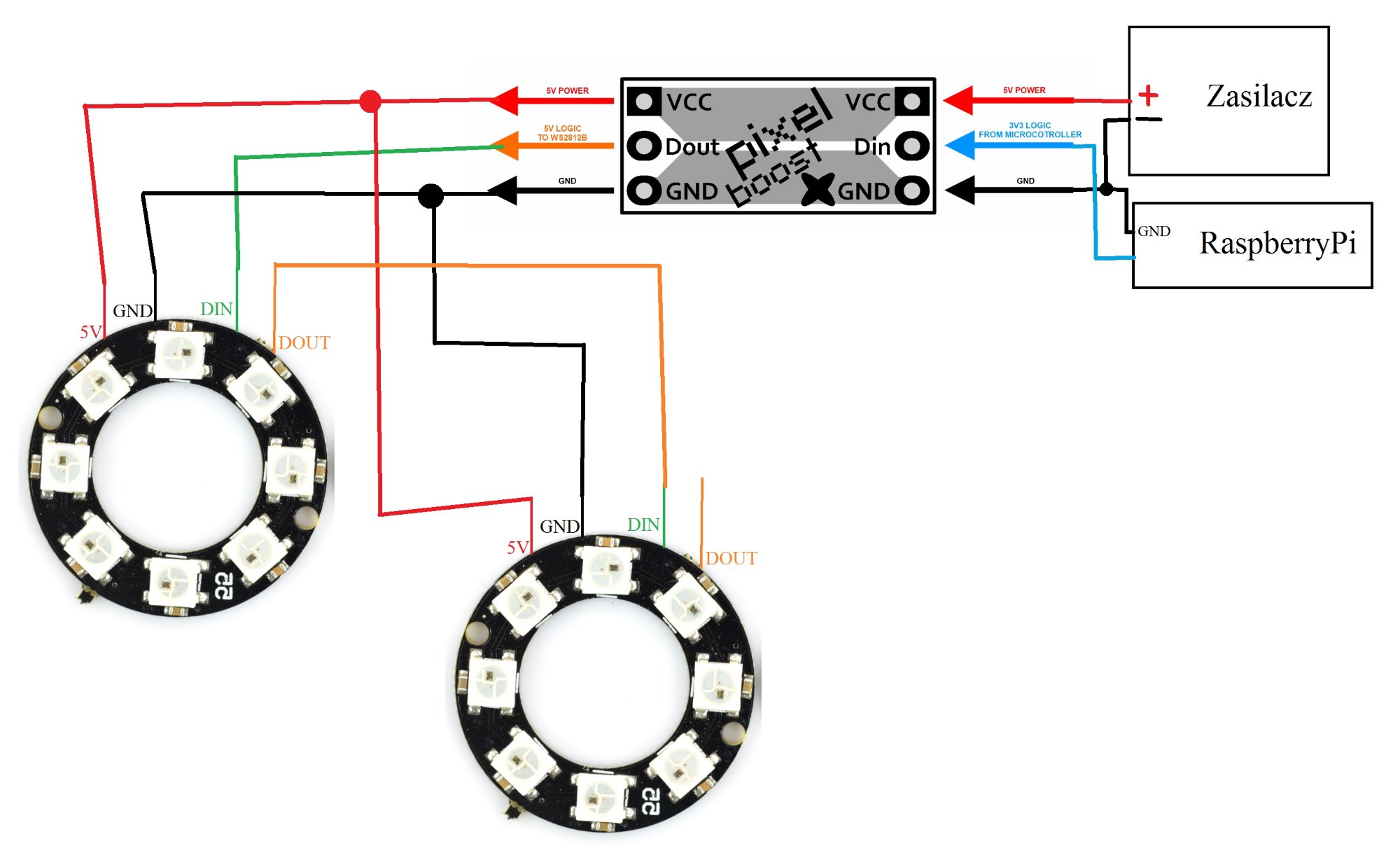

Mam pytanie i chciałbym się upewnić, czy moje rozumowanie jest prawidłowe bo nie chciałbym spalić malinki. Chciałbym z RPi sterować pierścieniami LED z diodami WS2812B. Z tego co wyczytałem w sieci do sterowania potrzebny jest pin z 5V, a w malince jest 3,3V. Robię konwersję napięć z 3,3V na 5V za pomocą specjalnego modułu i dalej łączę do pierścieni LED. Czy schemat na obrazku poniżej jest prawidłowy i czy jest potrzeba podłączenia GND z maliny do modułu konwersji napięć?

Czy jest możliwość sterowania diodami bez konwersji napięć czy nie ma co ryzykować?

Pozdrawiam



Link do komentarza
Share on other sites

8 minut temu, mateusz4122 napisał:

czy jest potrzeba podłączenia GND z maliny do modułu konwersji napięć

Przecież na tym co narysowałeś masz podłączone. Jak sobie wyobrażasz inne podłączenie? Któryś z trzech przewodów wisiałby w powietrzu (zasilacz, moduł, RPi).

9 minut temu, mateusz4122 napisał:

Czy jest możliwość sterowania diodami bez konwersji napięć czy nie ma co ryzykować?

Niby jest... jeśli masz oddzielne diody to pierwsza może robić za konwerter (i dalej świecić),ale z paskiem czy ringiem to nie wyjdzie. Bezpośrednie podłączenie czasami się udaje, ale to przypadek.

Link do komentarza
Share on other sites

16 minut temu, mateusz4122 napisał:

czy jest potrzeba podłączenia GND z maliny do modułu konwersji napięć

3 minuty temu, ethanak napisał:

Przecież na tym co narysowałeś masz podłączone. Jak sobie wyobrażasz inne podłączenie? Któryś z trzech przewodów wisiałby w powietrzu (zasilacz, moduł, RPi).



Więc taki schemat podłączenia jest prawidłowy, o to mi chodziło by upewnić się.
