Przetwornica 5V-400V, około 2mA


Kuba83

Pomocna odpowiedź

Witam!

Potrzebował bym schemat przetwornicy wysokonapięciowej, chodzi o zasilanie licznika Geigera-Mullera, lampa GM typu SBM-20 czy STS-5.

Niby na Aliexpress są ale ja nie mam tam konta i ogólną niechęć do takich zakupów, pewnie wynikającą z tego, że się w życiu sporo razy "naciąłem".

Może to być nawet prosty układ flyback, może być jakiś specjalizowany układ, byle nie żarło to za dużo prądu kiedy nie będzie obciążone.

Przydałaby się regulacja od 360-450V(są różne typy lamp GM, niekoniecznie trafi mi się droga( bo kultowa) SBM-20

Link do komentarza
Share on other sites

tu jest jedna, ale bez regulacji, pobór ok 1mA.


https://www.elektroda.pl/rtvforum/topic3582237.html

sbm-20 chyba najtaniej na ukraińskim olx, na ebay tez są, ale kilka razy drożej niż na miejscu.

a co do ali to dopóki nie potwierdzisz odbioru i chyba nawet kilkanaście dni po odbiorze masz prawo otworzyć dysputę i żądać, częściowego lub pełnego zwrotu kasy, ważne tylko żeby tekst i pokazane dowody dobitnie wskazywały na problem po stronie sprzedawcy. Jeśli nie ma przesyłki w ustalonym terminie, przedłużasz ochronę kupującego jeden lub dwa razy i żądasz zwrotu.. Naciąłem się kilkanaście razy, ale zawsze kasa się zgadzała.:)

Link do komentarza
Share on other sites

Cześć!,

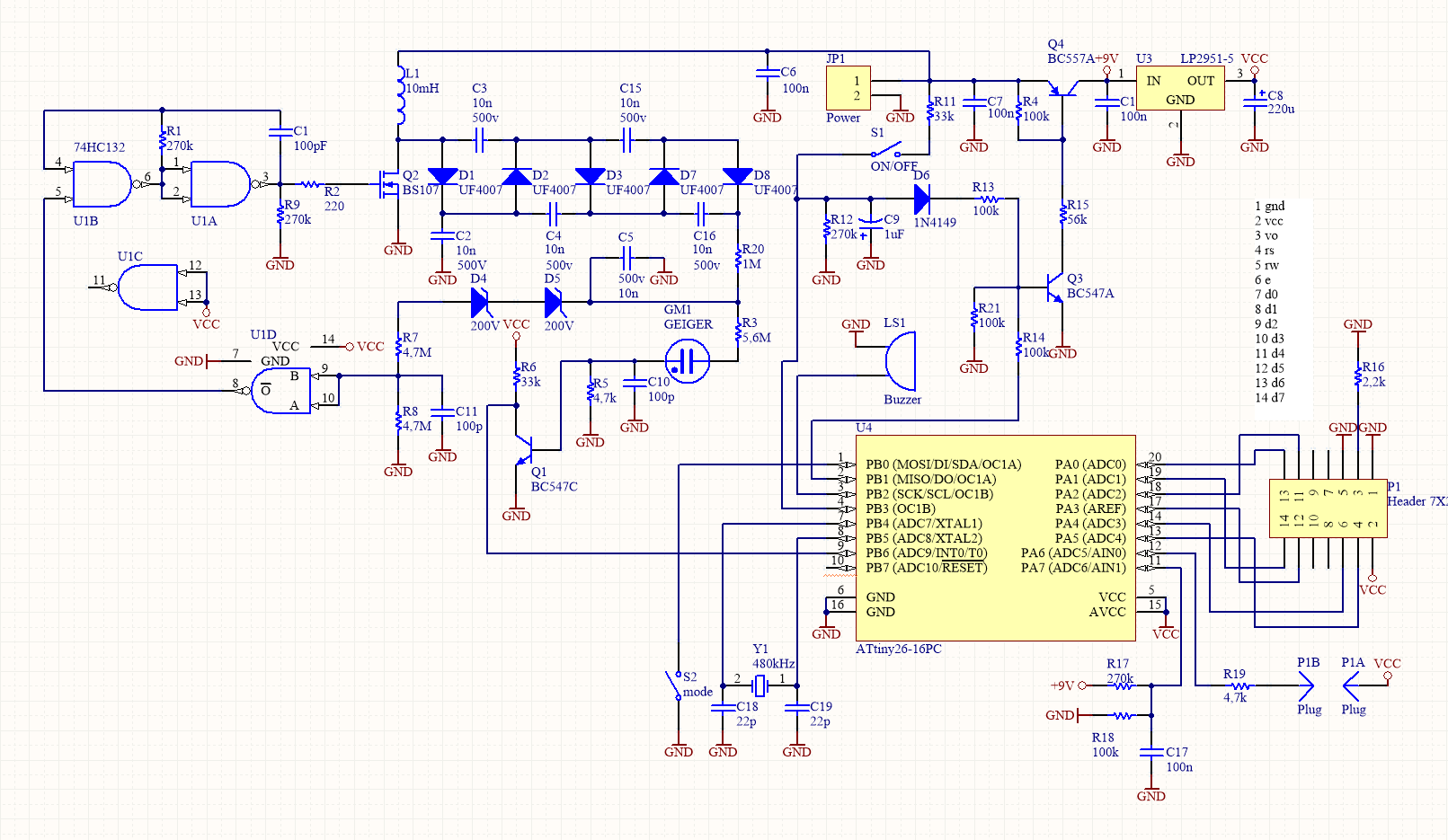

w tym linku z forum jest chyba najprostszy schemat licznika promieniowania jonizującego (łącznie z przetwornicą wysokiego napięcia):

Niestety wymaga transformatora który z niskiego napięcia na bramkach logicznych(seria CMOS4000)  robi około 100V na uzwojeniu wtórnym (potem powielacz napięcia 4x robi z tego 400V).

Pozdrawiam

Edytowano przez FlyingDutch
  • Lubię! 1
Link do komentarza
Share on other sites

33 minuty temu, FlyingDutch napisał:

Cześć!,

w tym linku z forum jest chyba najprostszy schemat licznika promieniowania jonizującego (łącznie z przetwornicą wysokiego napięcia):

Niestety wymaga transformatora który z niskiego napięcia na bramkach logicznych(seria CMOS4000)  robi około 100V na uzwojeniu wtórnym (potem powielacz napięcia 4x robi z tego 400V).

Pozdrawiam

a z ciekawości jakie zużycie prądu ma ta przetwornica?

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

prąd płynący przez tubę SBM-20 jest mniejszy niż 1mA. Ale przyjmując nawet 3mA moc wydzielana na uzwojeniu wtórnym transformatora wynosi: 400v*3mA=1,2 wata. Przyjmując sprawność przetwornicy (transformator+powielacz) na poziomie 82 procent - moc na uzwojeniu pierwotnym wynosi 1,2 *(1/0.82) = 1,46 wata, co przy napięciu na uzwojeniu pierwotnym wynoszącym 10 V generator na bramkach daje prąd płynący przez uzwojenie pierwotne około 146,3 mA.

W rzeczywistości ponieważ prąd płynący przez licznik (tubę) nie przekroczy nigdy 1 ma to prąd uzwojenia pierwotnego nie powinien być wyższy niż 48,7 mA.

Pozdrawiam

  • Lubię! 1
Link do komentarza
Share on other sites
