Miedziany płaskownik vs aluminiowy radiator

[Sverre]

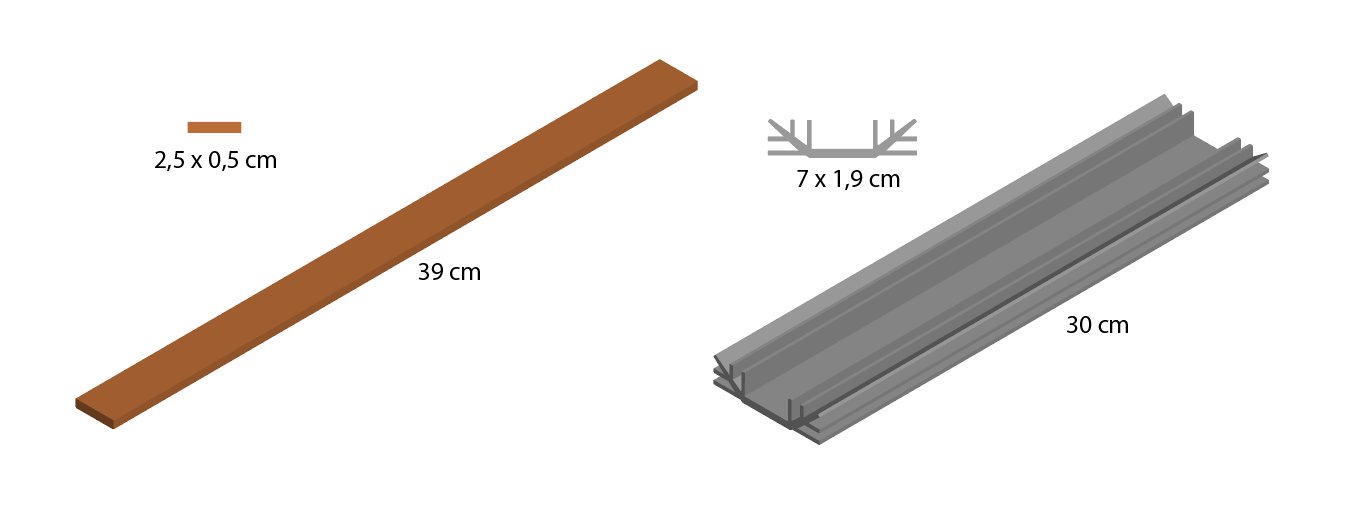

Cześć, szybkie pytanie: miedziany płaskownik 25x5x390mm czy aluminiowy radiator 70x19x300mm lepiej odprowadzi ciepło? Dokładny kształt radiatorów jest pokazany na obrazku.

Pewnie można to jakoś obliczyć, ale nie znam żadnych wzorów. Powołuję się na wasze doświadczenie.



Edytowano Październik 16, 2021 przez Sverre

[H1M4W4R1]

6 minut temu, Sverre napisał:

Pewnie można to jakoś obliczyć, ale nie znam żadnych wzorów. Powołuję się na wasze doświadczenie.

Zależy co tym chcesz chłodzić i od powierzchni styku, ale na oko raczej aluminium.

Do tego potrzebujesz ogromnej ilości danych...

1. Powierzchni styku radiatora z obiektem chłodzonym
2. Powierzchni oddawania ciepła przez radiator
3. Powierzchni oddawania ciepła przez obiekt chłodzony (gdzie nie dotyka radiatora)
4. W przypadku scalaków również musisz uwzględnić ciepło oddawane do PCB
5. Masy radiatora i obiektu chłodzonego
6. Wartości przewodnictwa cieplnego i ciepła właściwego dla określonych materiałów
7. Ich wielkości / wymiarów...

I jeszcze bym wymieniał, ale za dużo tego, by to dokładnie policzyć, zwykle się to robi szacując.

Ewentualnie przyklejasz jeden radiator, przyklejasz drugi i sprawdzasz temperatury 😄 Tak jest znacznie szybciej... Tylko ciut drożej... Imo kupiłbym alu, bo wychodzi taniej, ma większą powierzchnię. Do tego ciepło właściwe aluminium jest 3 razy wyższe od miedzi, to oznacza, że aluminium potrafi "przyjąć na klatę" więcej ciepła zanim osiągnie daną temperaturę.

Z wad to ma o połowę mniejsze przewodnictwo cieplne, ale raczej to nie będzie miało dużego wpływu.

To tylko subiektywna opinia!

[Sverre]

51 minut temu, H1M4W4R1 napisał:

Zależy co tym chcesz chłodzić i od powierzchni styku, ale na oko raczej aluminium.

Będzie to 6 diod Power LED 3W.

Faktycznie, aluminiowy radiator ma większą powierzchnię i do tego finy, choć nie wiem czy grają one tutaj dużą rolę.
Ostatecznie mógłbym kupić grubszy płaskownik miedziany, ale aluminiowy radiator będzie znacznie tańszy.

Dzięki za odpowiedź 👍

[_LM_]

Przy tej cenie miedzi, założyłbym ALU 🤑

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[H1M4W4R1]

4 godziny temu, Sverre napisał:

Ostatecznie mógłbym kupić grubszy płaskownik miedziany, ale aluminiowy radiator będzie znacznie tańszy.

Ważniejsza jest powierzchnia niż grubość. Powierzchnia odpowiada za tempo odprowadzania ciepła, a objętość za ilość ciepła jaką możesz zmagazynować.
