Zasilanie 2 pinowego paska led


xRafiok

Pomocna odpowiedź

Cześć, zaczynam swoją przygodę z arduino i elektroniką. Natknąłem się na mały problem z próbą zasilenia paska led.
Ma on długość ok. 2m. Podpinając pasek do pinu DIGITAL i GND na arduino pasek świeci dość słabo. Podpinając do 5V i GND tracę możliwość zmiany jasności itd. Jak sobie z tym poradzić?

https://imgur.com/CNTXEhL


Z góry dziękuję za pomoc 😉

Edytowano przez Gieneq
Proszę używać serwera forum
Link do komentarza
Share on other sites

Dnia 13.11.2021 o 16:41, H1M4W4R1 napisał:


Używasz BJT (NPN) i MOSFET'a. Kontrolujesz bramkę (tak, wiem, że to baza) tranzystora NPN przy użyciu PWM (digitalWrite([PIN], [0-255])), z tym, że nie każdy pin Arduino obsługuje PWM. Na większości modeli jest oznaczenie tyldy 😉

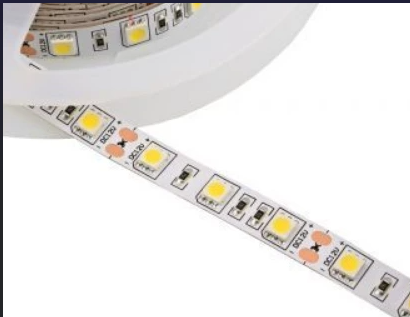

Pasek zasilasz też z 12V (o ile to ten na zdjęciu).

W ten sposób minimalizujesz straty energii i zachowujesz kontrolę jasności 😉

To co musisz dołożyć do Arduino jest poza przerywanym box'em.

Dzięki wielkie za pomoc, lecą do mnie tranzystory IRL530N to będę mógł je między innymi do tego wykorzystać. A co odnośnie paska to zapomniałem dodać, że jest on 5V.

Link do komentarza
Share on other sites
