Pomiar napięcia na arduino - zabezpieczenie

[daniel89]

Witam,

Prosze o radę czym najlepiej zabezpieczyć wejście do pomiaru napięcia na arduino m0.

Pracuje on w logice 0-3,3V , ale chciałbym podać na AREF 1,8V aby mieć dokładniejszy pomiar.

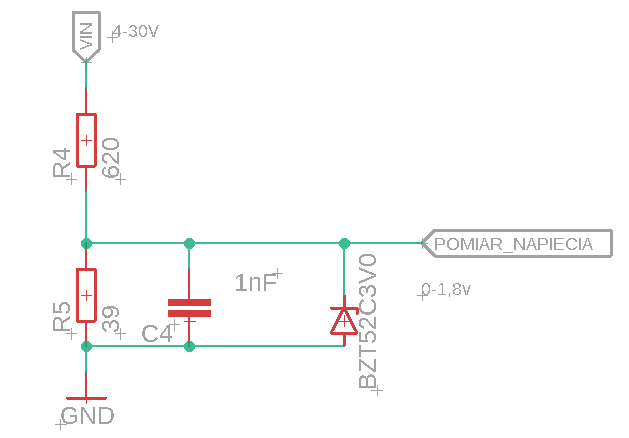

Tutaj jak to chciałem zrobić, ale ten 620Ohm lepiej chyba do pomiarów zastąpić jakimś 10k ?

Czy inaczej ?

Prąd zenera to 5mA więc rezystor przy 30V to 620 Ohm ?

Myślę czy te 620Ohm to nie za mało przy jakimś przepięciu w układzie i czy nie dać 10kOhm,

tylko wtedy czym uchronić przed szpilkami napięciowymi ?

Układ będzie badał zwarcie w obwodzie,więc szpilki i skoki napięcia mogą wystąpić.

Może zamiast zenera BAV99 układ lub TL431 lub inną diodę zenera?

Edit..

Chyba źle coś kombinuje. Rezystancja wejściowa z noty katalogowej podają 3,5kOhm, więc dzielnik chyba taki nie przejdzie... Prosze o radę osób co mają wiedzę w zabezpieczeniach czułych wejść analogowych.

Edytowano Grudzień 2, 2021 przez daniel89
