CNY70 + LM324 trochę inaczej.


regrom

Pomocna odpowiedź

Witam,

Ze względu na błąd w płytce, dokładniej mój błąd zrobiłem płytkę w lustrzanym odbiciu powstała taka koncepcja. Udało mi się uratować płytkę czujników, normalnie bym zrobił od nowa gdyby nie jej kształt (półokrąg jak litera C).

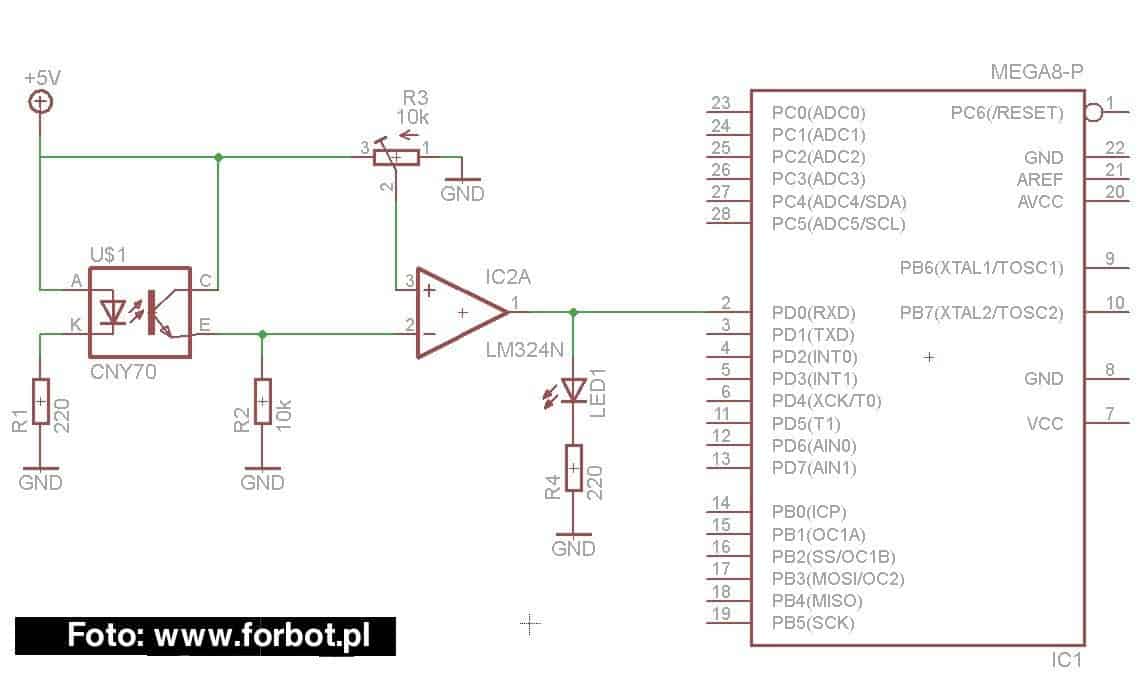

Do rzeczy, schemat poniżej. Ogólnie działa ok, sygnał podawany na wejście odwracające, w ten sposób na wyjściu mam stan wysoki gdy jest czarna linia i wtedy dioda świeci, gdy się odbija wiązka na wyjściu jest stan niski. Wyjście podpięte do ATmegi 8, podciągniecie programowe do 5V,

Co mnie trapi, wszystko ładnie działa, regulacja czułości itd, atmega tez reaguje na zmianę stanu, ale mam na wyjściu 2.95V(stan wysoki) oraz 0.6V w stanie niskim. Czy stan wysoki nie powinien w tym układzie wynosić 5V?

Proponujecie jakieś zmiany? W sumie to pracuje to jako komparator, tylko czy w tym układzie da się zwiększyć wzmocnienie?

Powtarzam, że takie połączenie to wynik mojego błędu, normalnie zwierałbym do masy. 🙄
