Podłączenie 3-pozycyjnego przełącznika suwakowego (MSS-2336) do silnika N20


orangeonfire

Pomocna odpowiedź

Witam, mam w planach zakupić silnik szczotkowy N20 (link) i przełącznik suwakowy (link). Chciałem, żeby można było ustawić w którą stronę ma "kręcić się" silnik. Czyli przykładowo na "górze" przełącznika włącza się silnik, na dole odwracam biegunowość, by silnik działał w odwrotną stronę. Nie wiem niestety jak to za bardzo podłączyć do przełącznika i proszę o pomoc 🙂

Link do komentarza
Share on other sites

11 godzin temu, urine napisał:

Czyli przykładowo na "górze" przełącznika włącza się silnik, na dole odwracam biegunowość, by silnik działał w odwrotną stronę.

A co ma być w środku (bo przełącznik jest trójpozycyjny)?

11 godzin temu, farmaceuta napisał:

Daj schemat tego przelacznika..

https://www.tme.eu/Document/5b04146cec02465bb2e5d103fa9d741b/MSS-2336-DTE.pdf



Link do komentarza
Share on other sites

(edytowany)
57 minut temu, ethanak napisał:

A co ma być w środku (bo przełącznik jest trójpozycyjny)?

Na środku nic, zamknąć przepływ prądu do silnika 🙂

Edytowano przez urine
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

27 minut temu, urine napisał:

Na środku nic, zamknąć przepływ prądu do silnika 🙂

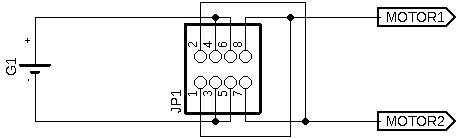

Na srodku wylaczenia nie zrobisz...z tego co dal @ethanak i o ile glupota mnie nie omamila to kolejno ma byc..nic/+'-/silnik/-'+....oczywiscie obroty sobie wybierasz ktore chcesz w takiej kolejnosci jak podalem lub odwrotnie..

Edytowano przez farmaceuta
Link do komentarza
Share on other sites
