Zrozumienie wzmocnienia hfe w nocie katalogowej

[kaminski-tomek]

Cześć,

Projektując swój układ chciałem skorzystać z tranzystora PNP A92. Jednak nie mogę pojąć danych podanych w nocie katalogowej - https://www.onsemi.com/pdf/datasheet/mpsa92-d.pdf . Chodzi konkretnie o wzmocnienie prądowe; w sekcji "ON CHARACTERISTIC" mogę przeczytać, że dla prądu kolektora od 1mA do 10mA minimalne wzmocnienie to 25. Jednak dla tych samych warunków (zakres prądu) wykres dla wzmocnienia przedstawia stałą wartość powyżej 150. Jak to rozumieć? Z której wartości korzystać?

Pozdrawiam,
Tomek

[Gieneq]

@kaminski-tomek przeczytaj te tematy:

oraz:

ewentualnie zapoznaj się z tym: https://forbot.pl/forum/topic/21038-jak-podlaczyc-diode-like-a-bos---metoda-prostej-obciazenia/?tab=comments#comment-173576

Nie patrz na wzmocnienie. Wiem że w kursie jest o tym i dobrze, parametr ten informuje o bardzo istotnych kwestiach:

• jaka jest zdolność wzmacniająca tranzystora,
• jak przekłada się prąd bazy na prąd kolektora, ale uwaga dla prądu stałego.

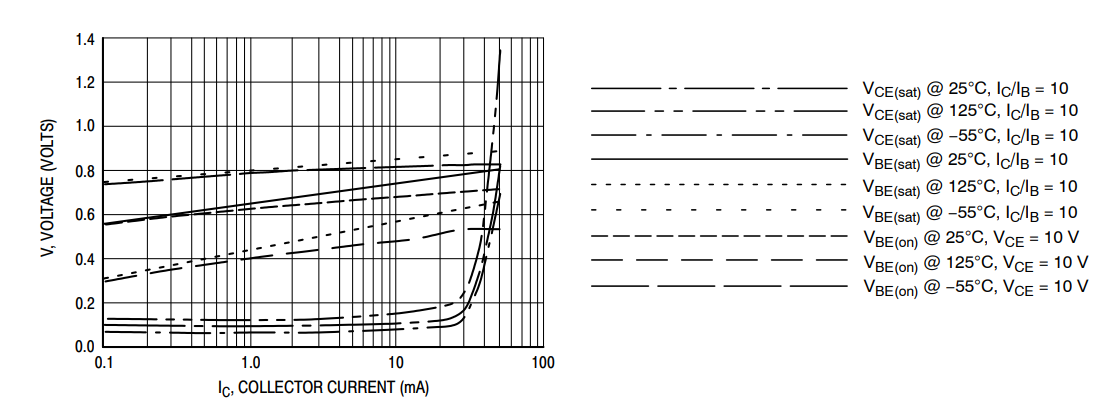

Jednak jakbyś chciał wyliczyć coś to najlepiej nie ruszać wzoru na bettę tylko skorzystać z wykresów. Ten konkretny trazystor widocznie jest przeznaczony do pracy w roli przełącznika - wykresy są dość uproszczone i tyczą się bardziej stanu nasycenia. Więc ustalasz warunki pracy, patrzysz na napiecia np z tego wykresu i gotowe 🙂





[kaminski-tomek]

Dzięki za odpowiedź!🙂
