Podłączanie paru dwóch czujników do I2C


Stokrotka

Pomocna odpowiedź

Cześć!


1. czy konieczne jest stosowanie rezystorów pull-up w przypadku gdy mam moduły czujników (pytam bo w paru tutorialach widziałam, jak podłączali od razu do płytki i się zastanawiam czy może są już one wbudowane w moduł jakoś 😕 )
2. Skoro mam dwa wejścia (nie wiem czy można tak powiedzieć 😅 ) do magistrali I2C to czy mogę do jednego wejścia ( A4 i A5 na płytce) podłączyć jeden czujnik a do drugiego ( piny SCL i SDA) drugi i po prostu jakoś wybierać z którego korzystam?

Link do komentarza
Share on other sites

Wiem, że nie mam dwóch wejść do wóch oddzielnych magistrali - bardziej chodziło mi o to, że są oznaczone piny SDL SDA na płytce i piny A4 i A5 i czy można je potraktować jako dwa wejścia do jednej magistrali 😕

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Okej, już rozumiem i rezystory też dodać. A czy mógłbyś mi wytłumaczyć o co chodzi z tymi rejestrami i jak je zaimplementować w kodzie ? Bo czytam te artykuły różne, ale nie bardzo wiem jak to ma działać. Albo może poleciłbyś mi coś do przeczytania ? Bo to co ja znalazłam to jest chyba zbyt mądrze wytłumaczone 😞

Link do komentarza
Share on other sites

2 godziny temu, Stokrotka napisał:

Okej, już rozumiem i rezystory też dodać

To juz zalezy...czesto gotowe moduly maja swoje rezystory wiec nie trzeba dodawac swoich...



2 godziny temu, Stokrotka napisał:

A czy mógłbyś mi wytłumaczyć o co chodzi z tymi rejestrami i jak je zaimplementować w kodzie ?

Nie martwil bym sie o to na twoim miejscu...wiekszosc modulow ma swoje biblioteki i to one dbaja o rejestry, wiec taka wiedza na poczatku Ci nie jest potrzebna...(chociaz sam musze sie wkoncu wziasc za te tematy😜)

Edytowano przez farmaceuta
  • Lubię! 1
Link do komentarza
Share on other sites


void setup() {
  pinMode(8, OUTPUT); //Dioda jako wyjście
  pinMode(7, INPUT_PULLUP); //Przycisk jako wejście
  digitalWrite(8, LOW); //Wyłączenie diody
}


Kawałek programu z kursu forbota. Czy jeśli zaznacze w programie A4, A5 pullup i tak samo scl i sda pullup to będzie dobrze?
Czemu ludzie podłączają fizycznie rezystory jeśli w arduino jest taka funkcja? Jest jakaś gorsza czy coś ? 😕

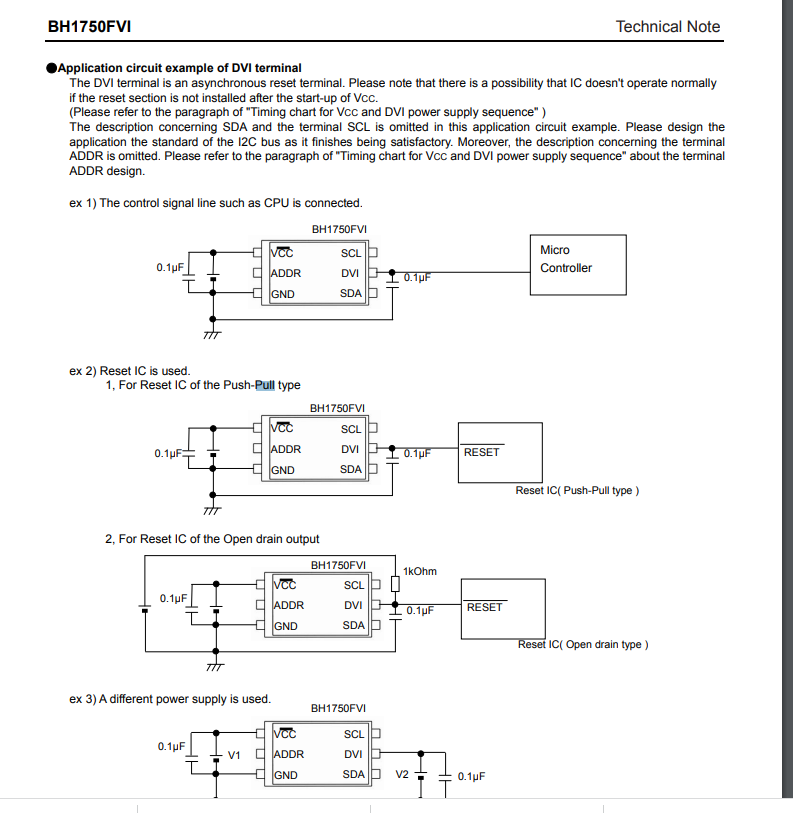

A tutaj kawałek grafiki z dokumentacji jednego z czujników. Bo myślałam, żeby zacząć szukać w dokumentacji czy dany moduł czujnika wymaga tych rezystorków czy nie. Ale czy to to ?
