Wyświetlacz 4-cyfrowy 7-segmentowy

[kaminski-tomek]

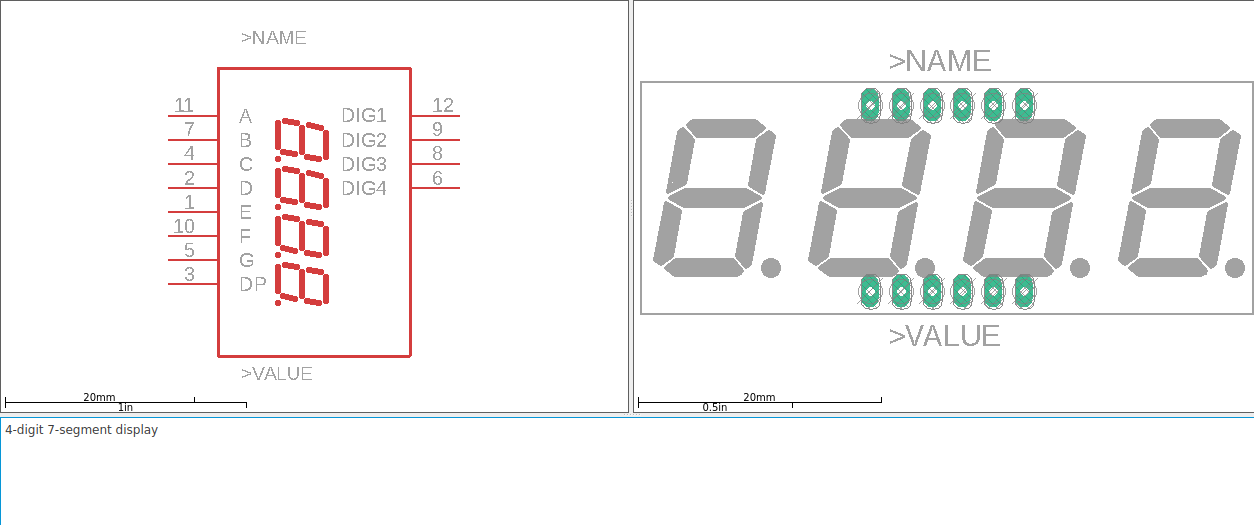

Poszedłem za radą @ethanak i spróbowałem narysować swój komponent (package na bazie istniejącego wyświetlacza, tylko symbol narysowałem od zera). Efekt poniżej:



Spróbuję tego użyć na schemacie licznika, ale efekt pracy (schemat + płytka) umieszczę już w osobnym wątku.

Edytowano Kwiecień 25, 2022 przez kaminski-tomek

[Krawi92]

Wydrukuj sobie to w skali 1:1 i przyłóż element, zobacz czy pasuje wszystko, tak dla pewności....

[kaminski-tomek]

Dnia 25.04.2022 o 23:41, Krawi92 napisał:

Wydrukuj sobie to w skali 1:1 i przyłóż element, zobacz czy pasuje wszystko, tak dla pewności....

eh, nie mam drukarki, zepsuła mi się  😀 mierzyłem odstępy narzędziem dimension, raczej wszystko się zgadzało. Porównywałem z dokumentacją wyświetlacza

Edytowano Kwiecień 27, 2022 przez kaminski-tomek

[kaminski-tomek]

Dla zainteresowanych, kontynuuję temat w kolejnym wątku:
