ROZWIĄZANE: Pierwsze użycie przekaźnika = Pierwszy dym :(

[bpkb2]

Dzień dobry,

Dzisiaj próbowałam zbudować po raz pierwszy układ z przekaźnikiem, taki jak w 9 części I kursu elektroniki Forbota. Kupiłam nową baterię 9V: 6LR61, ponieważ ta 9V z zestawu Forbota, 6F22 już mi się nieco rozładowała, aby stabilizator mógł działać poprawnie.  Dla pewności podłączyłam ją do układu ze stabilizatorem obciążonym diodą (takim jak w 8 części kursu) i sprawdziłam, jakie ma wtedy napięcie (ponad 9V), a do tego sprawdziłam napięcie na obciążonym wyjściu LM7805 i wyszło koło 5V, czyli stabilizator działa, wszystko gra (chyba 😅). Więc zbudowałam układ z przekaźnikiem i wiem, że zgodnie z instrukcją powinnam najpierw podłączyć baterię, a dopiero potem zasilanie cewki. Jednak ja postanowiłam najpierw zobaczyć, jak będzie to działało, gdy cewka jest od razu podłączona (w końcu w najgorszym przypadku po prostu nie zadziała... 😅) i przy wkładaniu styków baterii, zaczęłam słyszeć charakterystyczne "klikanie" przełącznika, dioda nie świeciła, więc jest dokładnie jak miało być. Oprócz jednej rzeczy - ze styków klipa baterii zaczął lecieć dym i lekko się poparzyłam (albo poraziłam), więc prędko ją odłączyłam. Zastanawiają mnie teraz dwie rzeczy:

1. Co konkretnie mogło być tego przyczyną?
- fakt, że podłączyłam do prądu układ, w którym cewka przełącznika również od razu była podłączona do zasilania
- użycie elementu spoza zestawu forbota, chociaż wątpię
- błędne podłączenie stabilizatora, bo to on jest odpowiedzialny za doprowadzenie 5V do reszty elementów (edit: wykluczam, przeanalizowałam teraz schemat)

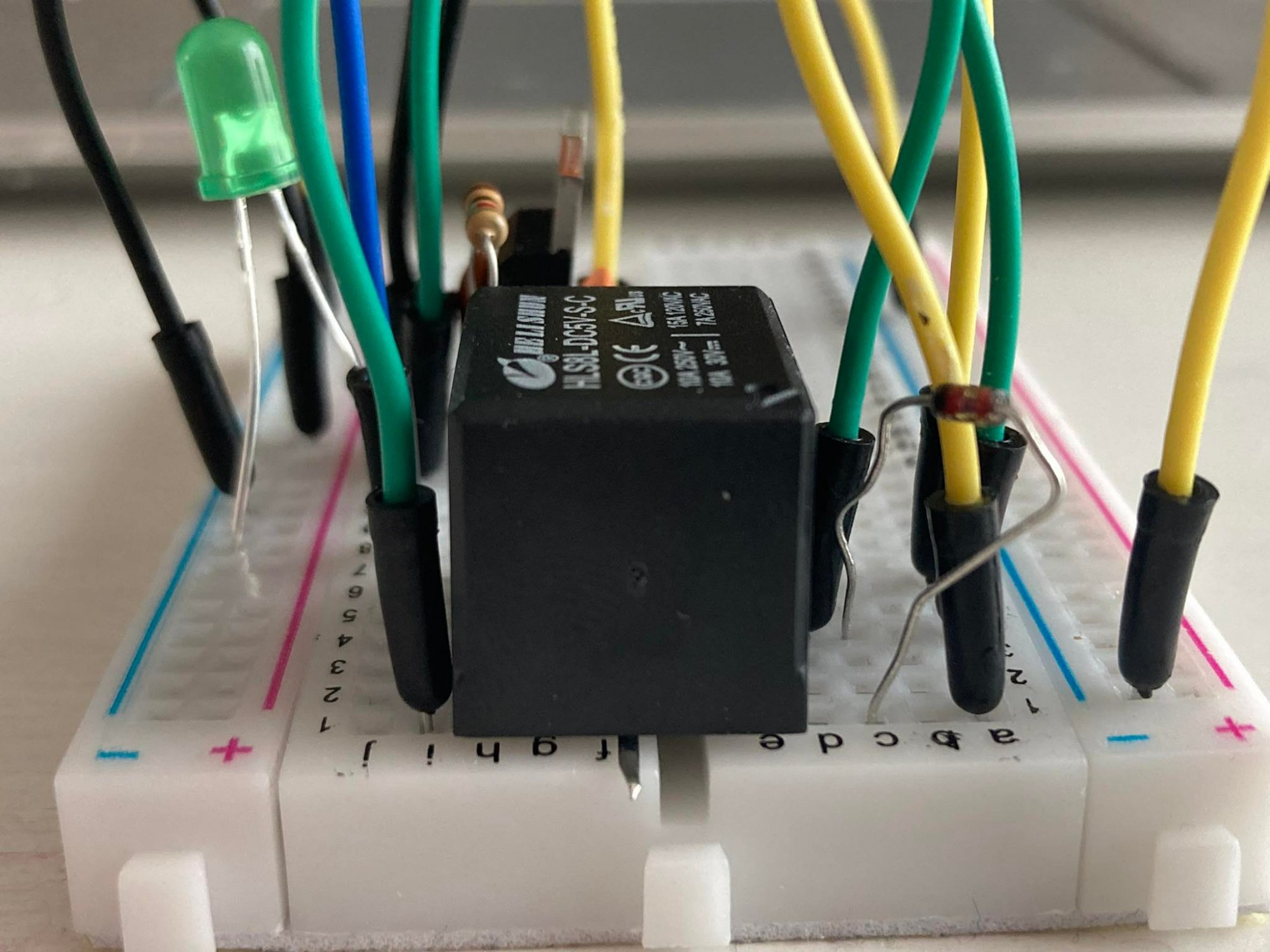

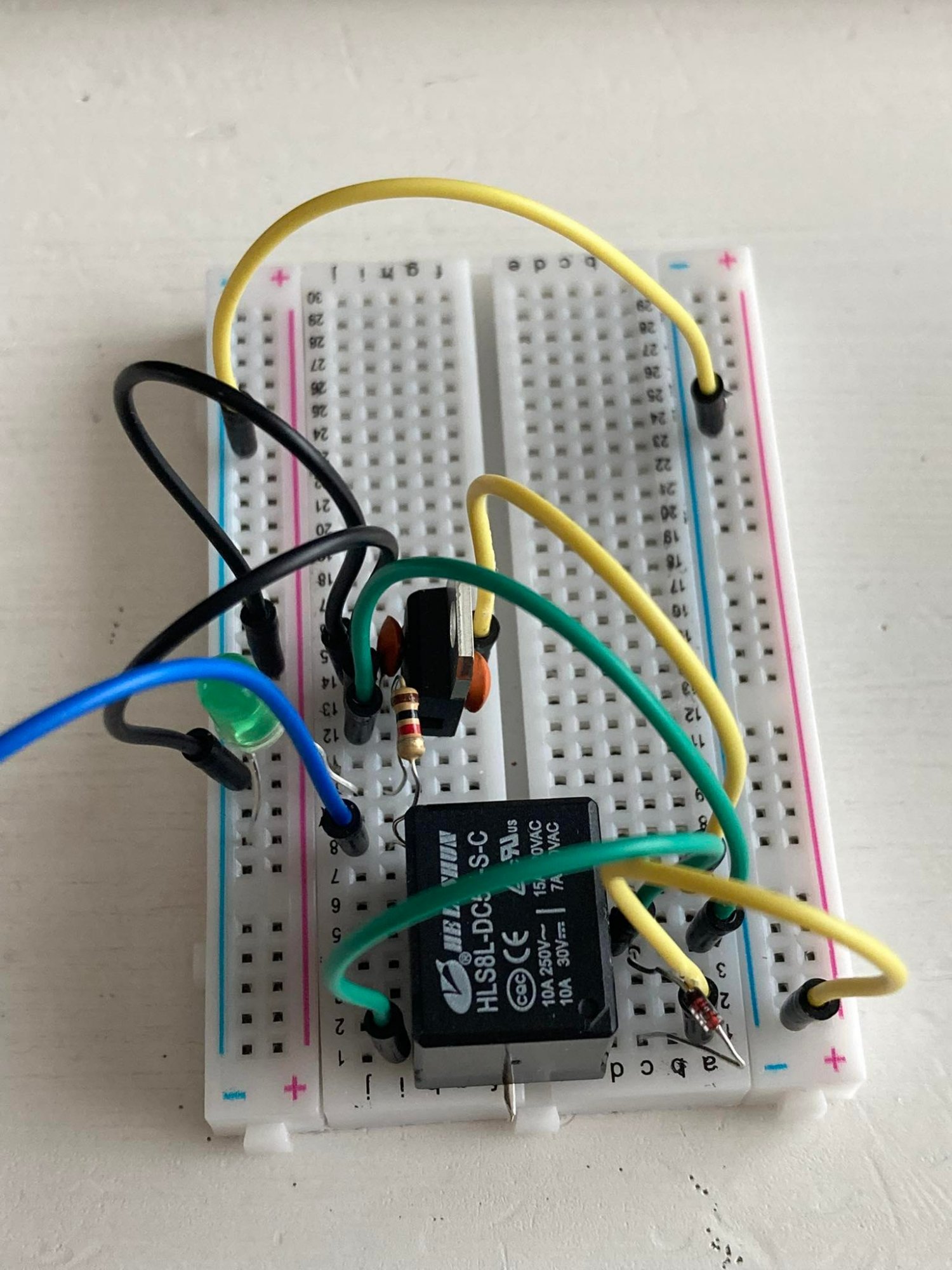

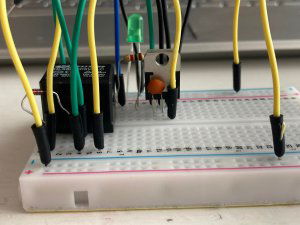

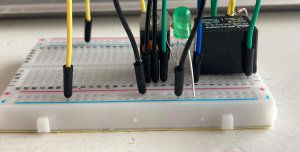

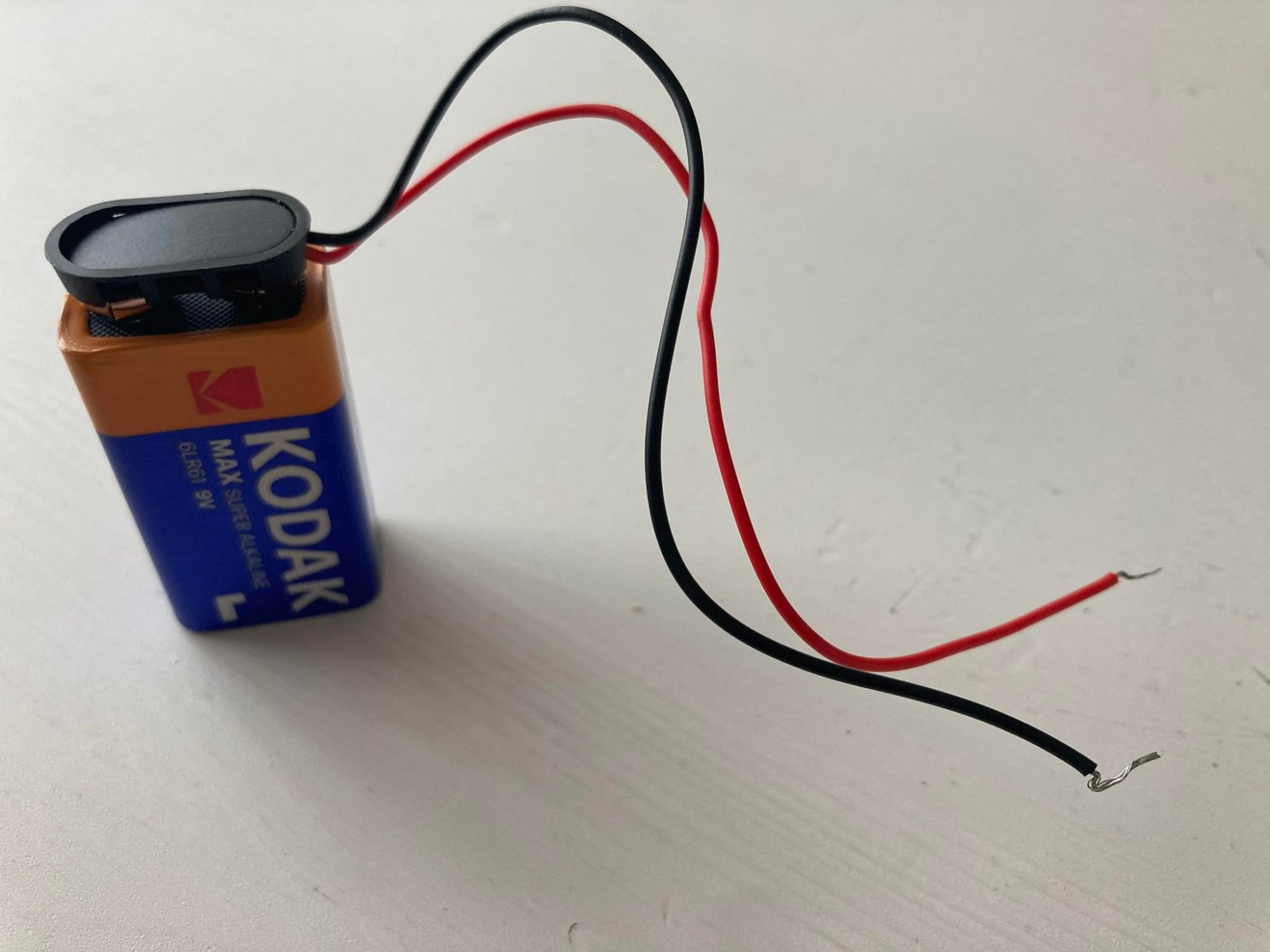

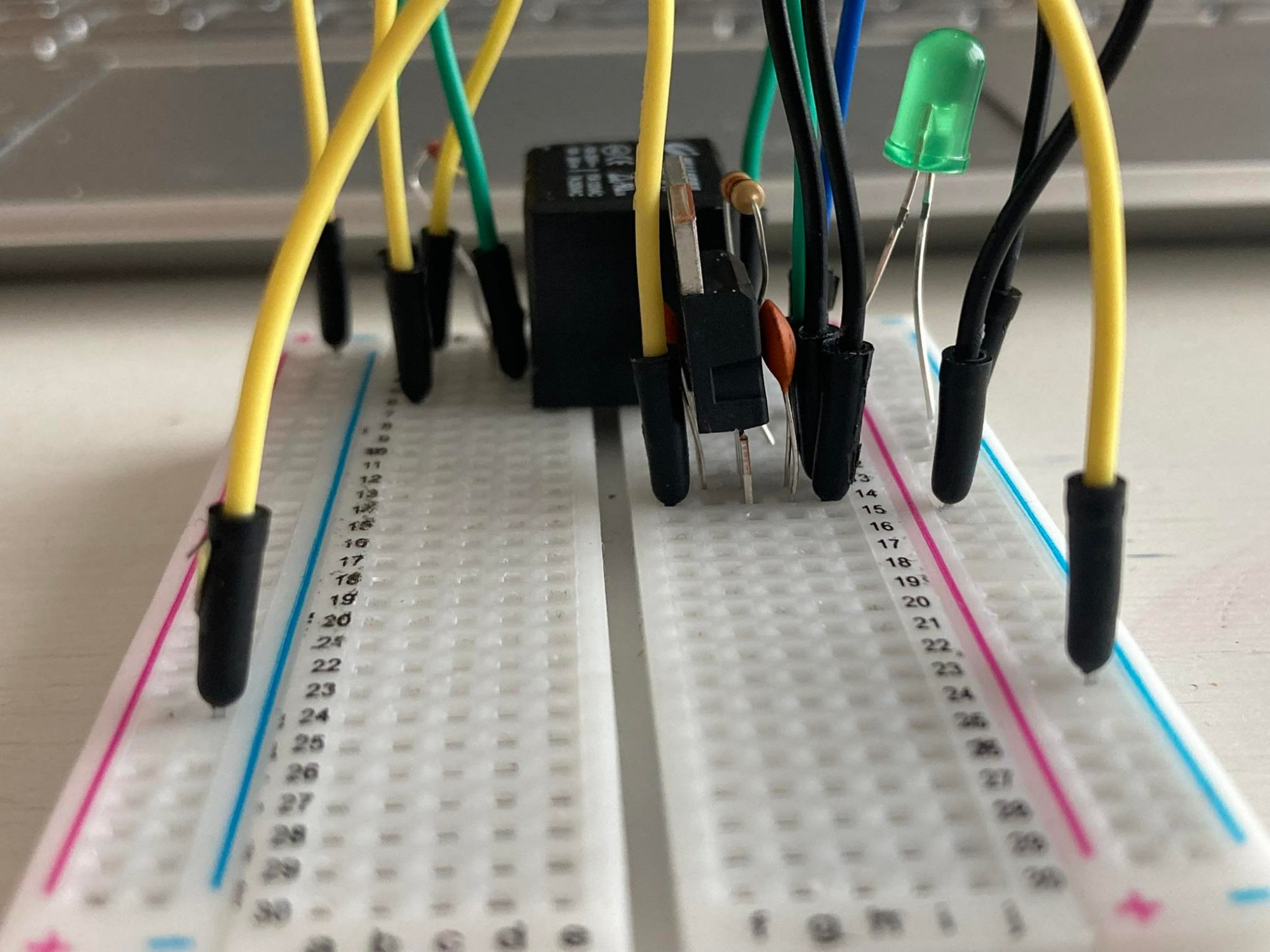

- jakiekolwiek inne błędy połączeniowe, załączam mój układ niżej, jak i zdjęcie baterii

2. Czy mogę dalej korzystać z tych elementów, szczególnie z klipa baterii? Nie widzę żadnych powierzchownych zmian, ale wolę teraz być naprawdę ostrożna. Nie spodziewałam się po prostu, że takie coś może się zdarzyć przy korzystaniu z tak niskiego napięcia, ale teraz już mam nauczkę na przyszłość.

Pozdrawiam!

Edytowano Kwiecień 9, 2022 przez bpkb2
problem rozwiązany

[bpkb2]

Jak coś, udało mi się później prawidłowo wykonać układ, jednak wciąż jestem ciekawa, co konkretnie mogło być przyczyną wcześniej opisanego zwarcia? Bardziej dla teoretycznej wiedzy chciałabym się tego dowiedzieć 😃 Domyślam się, że to przez to, że cewka również była podłączona od razu. Po prostu wcześniej nie miałam nawet pewności do tego, czy reszta układu jest okay, a trochę się bałam podłączać klip z powrotem, nawet z odłączoną cewką.

Edytowano Kwiecień 9, 2022 przez bpkb2

[ethanak]

Stawiam na przypadkowe zwarcie. To że cewka była podłączona od razu nie powinno mieć znaczenia.

Jeśli chcesz dalej poeksperymentować, kup jakieś przekaźniki typu P-5 (poszukaj na aledrogo). Owszem droższe, ale pasują do stykówki. Tylko uważaj, bo cewkę musisz podłączyć zgodnie z oznaczeniami +/-! Za to mają dwie pary styków i niższy prąd cewki.

No i pozbądź się tej nieszczęsnej baterii i stabilizatora. Wszystko bedzie działac z baterii 4.5V albo 6V (przekaźniki mają dość dużą tolerancję na napięcie, jeśli będziesz się bawić w tranzystory to również).

Możesz kupić moduł zasilania do stykówki (podłączasz zasilacz 9V, moduł daje 5V i 3.3V na szynach zasilania).

Powodzenia!



[bpkb2]

@ethanak Dziękuję bardzo za informacje!😃

Czyli zapamiętam, że jak robię coś z przekaźnikiem, to lepiej korzystając z baterii o niższym napięciu, a nie z układu stabilizator + bateria 9V. I poszukam zarówno tych przekaźników, jak i tego modułu

Edytowano Kwiecień 9, 2022 przez bpkb2
