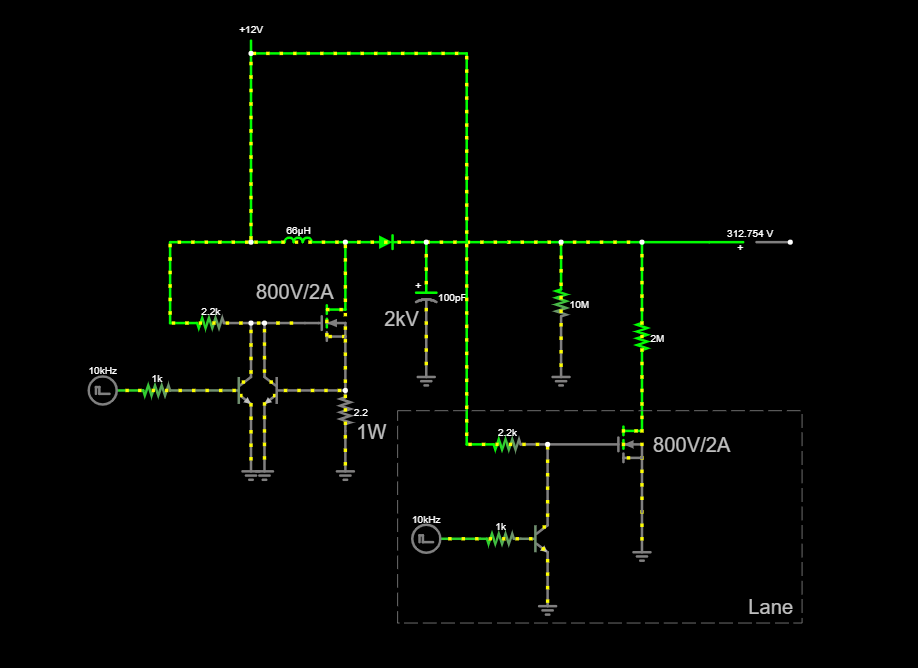

H1M4W4R1 Napisano Kwiecień 24, 2022 Udostępnij Napisano Kwiecień 24, 2022 Ktoś powie czy w tej "kontrapcji" da radę zastosować klasyka 1N4007 (tak wiem, że do szybkiego przełączania powinienem użyć diody Shottky'ego, ale nie mam w szufladzie wersji pod 1kV, a zamawianie komponentów dla jednej diody mija się z celem). Poza tym generic review czy nie zrobiłem innego głupiego błędu. (którego symulacja nie wykaże) Notatki: Transoptory na sygnałach PWM zostały pominięte w celu zmniejszenia lagów symulacji 😄 Maks prąd na cewce to będzie ok. 200-250mA Maks napięcie wyjściowe to ok. 550V Rezystor 10M jest zabezpieczeniem by kondensator 100pF powoli się rozładowywał (dla bezpieczeństwa) Rezystor 2M symbolizuje teoretyczne obciążenie podłączone do zacisków złącza ARK (czy jakiegoś innego TBD, pewnie i tak skończy się na bananach) Sygnały PWM 3.3V, częstotliwość sygnału na ścieżce będzie regulowana (od 0Hz do 1kHz), sterowanie przetwornicy 10kHz (lub 100k TBD) Ilość ścieżek TBD Appendix Jeszcze myślę nad sterowaniem napięciem wyjściowym, ale pewnie zastosuję pomiar natężenia od strony zasilania na niskiej stronie przetwornicy (oczywiście rezystor pomiarowy zabezpieczony diodą przed ewentualnymi przepięciami z cewki) Cytuj Link do komentarza Share on other sites More sharing options...

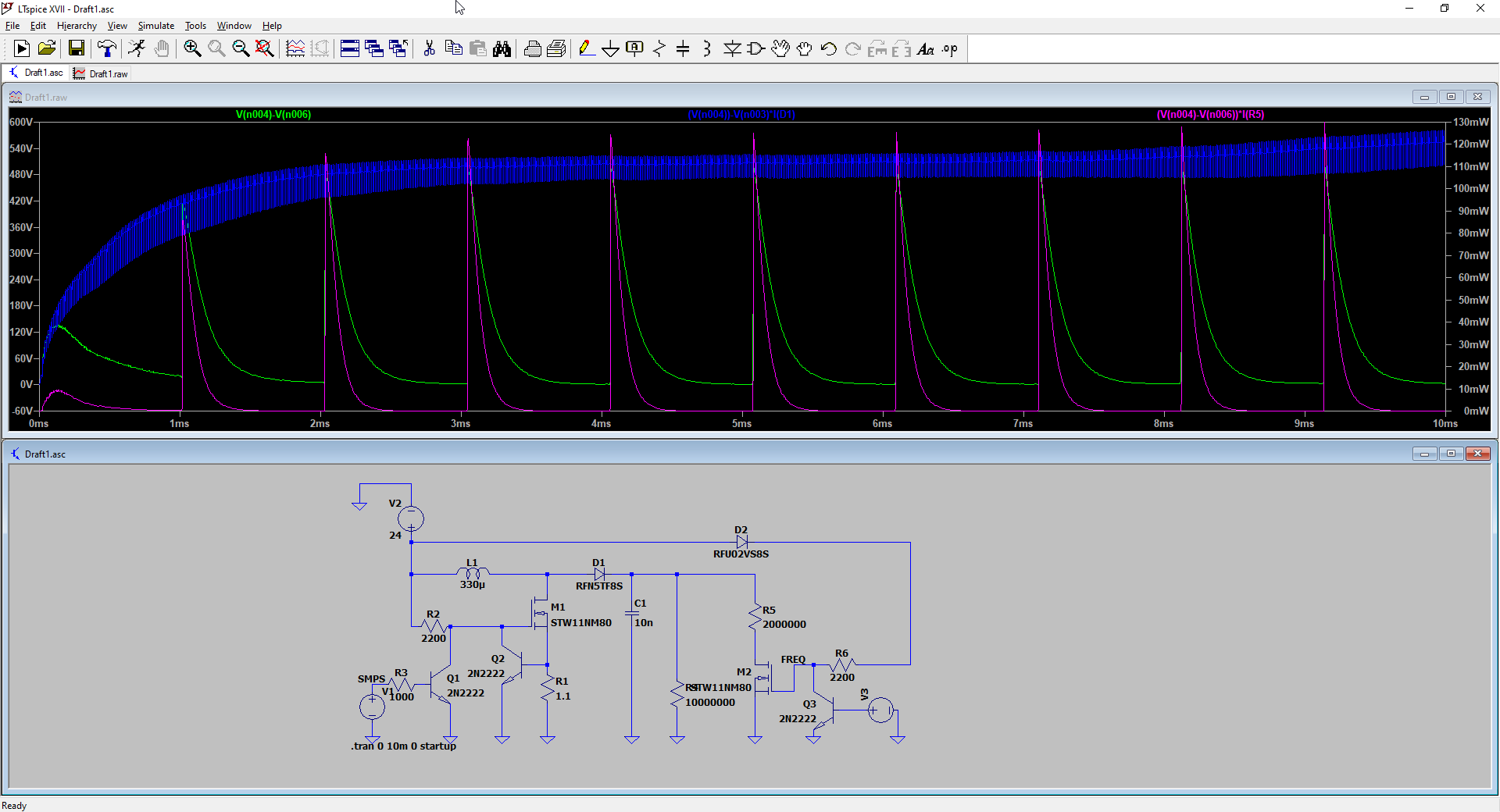

_LM_ Kwiecień 24, 2022 Udostępnij Kwiecień 24, 2022 3 godziny temu, H1M4W4R1 napisał: Ktoś powie czy w tej "kontrapcji" da radę zastosować klasyka 1N4007 Raczej tylko dla testów i to ze dwie połączone w szereg. Przy 10kHz będziesz miał wysokie straty. Taką symulację lepiej byłoby wykonać w ltspice 1 Cytuj Link do komentarza Share on other sites More sharing options...
H1M4W4R1 Kwiecień 24, 2022 Autor tematu Udostępnij Kwiecień 24, 2022 7 minut temu, _LM_ napisał: Raczej tylko dla testów i to ze dwie połączone w szereg. Przy 10kHz będziesz miał wysokie straty. Taką symulację lepiej byłoby wykonać w ltspice Do testów raczej zrobię na głupa, czyli N-MOS wpięty na odwrót 😄 1 Cytuj Link do komentarza Share on other sites More sharing options...
_LM_ Kwiecień 24, 2022 Udostępnij Kwiecień 24, 2022 Też mi to przeszło przez myśl 😄 Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
H1M4W4R1 Kwiecień 24, 2022 Autor tematu Udostępnij Kwiecień 24, 2022 1 minutę temu, _LM_ napisał: Też mi to przeszło przez myśl 😄 A znając mnie i moje lenistwo to takie rozwiązanie znajdzie się w wersji finalnej xD Cytuj Link do komentarza Share on other sites More sharing options...
_LM_ Kwiecień 24, 2022 Udostępnij Kwiecień 24, 2022 Nie masz żadnego elektrozłomu? Jakiś zasilacz impulsowy, mikrofalówka, telewizor? Tam się aż roi od elementów WN 1 Cytuj Link do komentarza Share on other sites More sharing options...
H1M4W4R1 Kwiecień 24, 2022 Autor tematu Udostępnij Kwiecień 24, 2022 (edytowany) 30 minut temu, _LM_ napisał: Nie masz żadnego elektrozłomu? Jakiś zasilacz impulsowy, mikrofalówka, telewizor? Tam się aż roi od elementów WN Właśnie nie 😛 To jest ten problem, że mieszkam w bloku i nie mam gdzie tego składować. Tak to bym pewnie gdzieś wygrzebał… Chociaz mam pudło taśm z Unitry może tam coś będzie Ew. zamówię na znanym portalu aukcyjnym zestaw STTH5L06, bo udało mi się wreszcie coś normalnego znaleźć (i pomodlę się by napięcie nie przekroczyło 600V) Edytowano Kwiecień 24, 2022 przez H1M4W4R1 Cytuj Link do komentarza Share on other sites More sharing options...
H1M4W4R1 Kwiecień 25, 2022 Autor tematu Udostępnij Kwiecień 25, 2022 @_LM_ To chyba ma nawet prawo działać 😄 (Fast-Recovery zamiast Shottky'ego i powinno hulać)... 1 Cytuj Link do komentarza Share on other sites More sharing options...
_LM_ Kwiecień 25, 2022 Udostępnij Kwiecień 25, 2022 3 godziny temu, H1M4W4R1 napisał: To chyba ma nawet prawo działać 😄 Papier wszystko przyjmie xD nie mam niestety doświadczenia aby coś sensownego doradzić. Zamów więcej MOS-ów przydadzą się 😉 1 Cytuj Link do komentarza Share on other sites More sharing options...
H1M4W4R1 Kwiecień 25, 2022 Autor tematu Udostępnij Kwiecień 25, 2022 (edytowany) 16 minut temu, _LM_ napisał: Zamów więcej MOS-ów przydadzą się Cytując mój klasyczny tekst przy zamawianiu komponentów: Kilka sztuk się przyda... tak ze 100, albo 1000 xD Edytowano Kwiecień 25, 2022 przez H1M4W4R1 1 Cytuj Link do komentarza Share on other sites More sharing options...

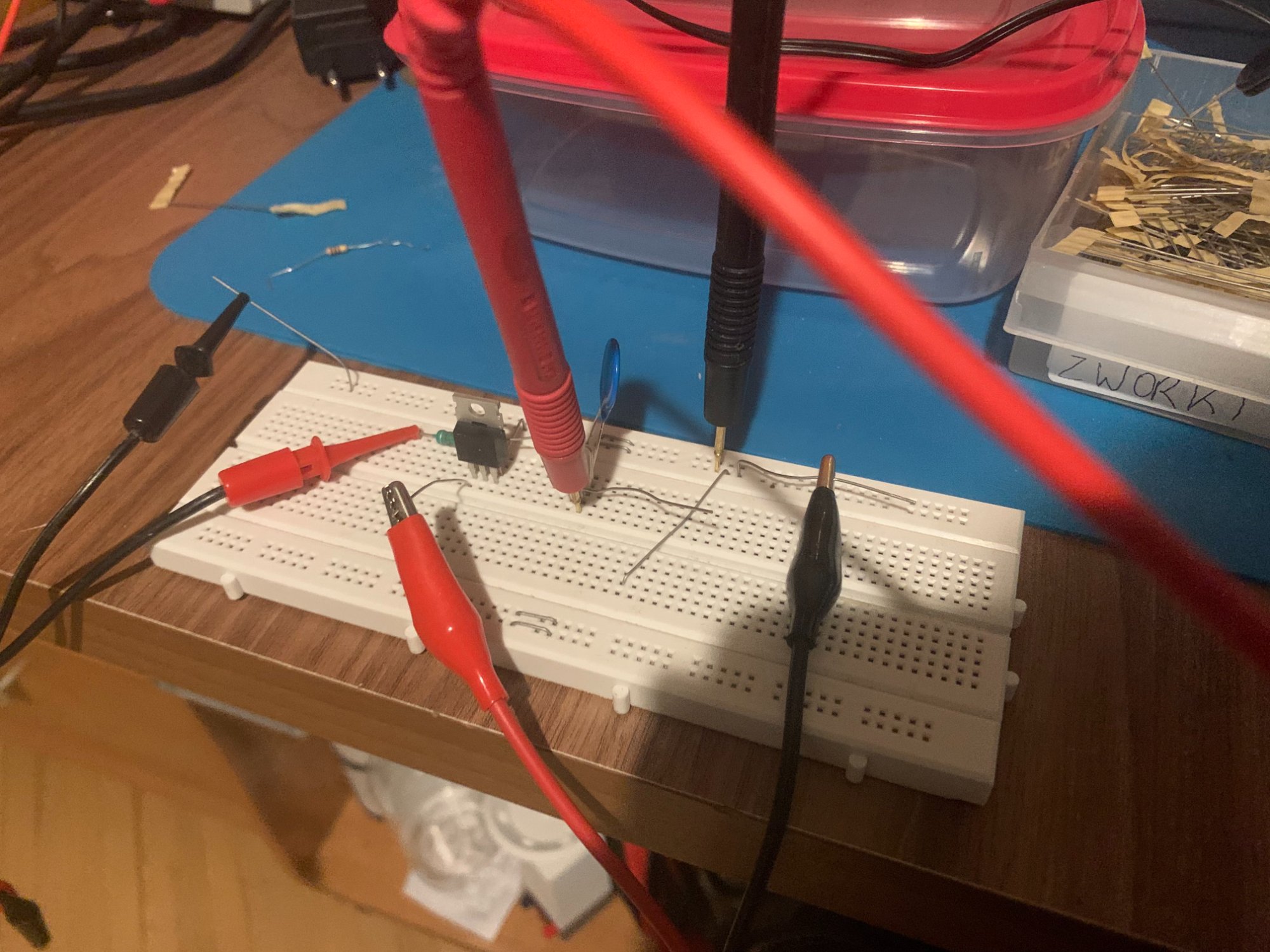

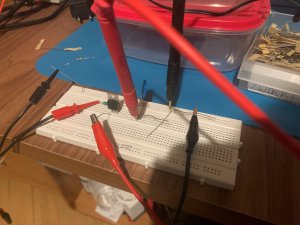

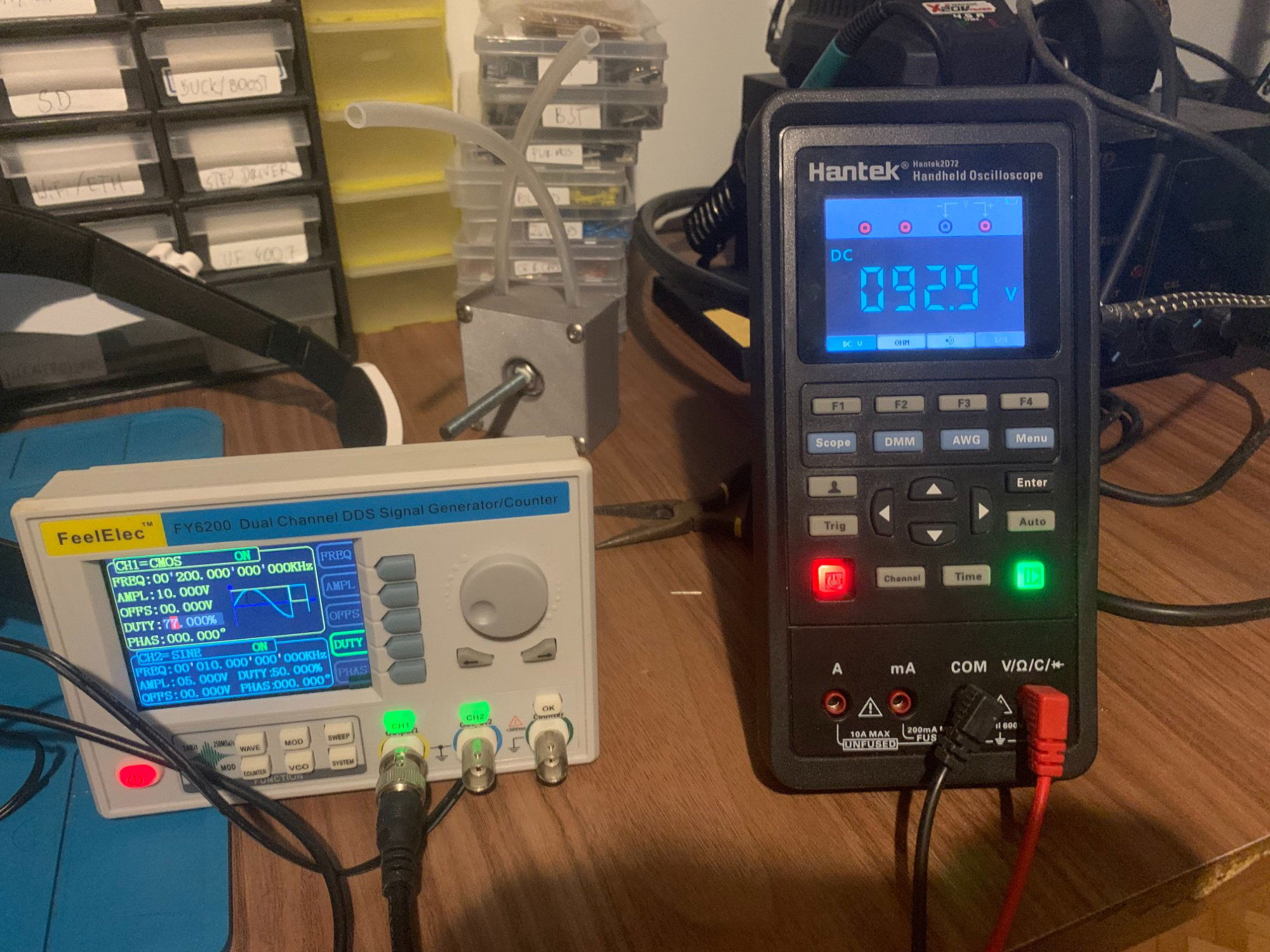

H1M4W4R1 Maj 7, 2022 Autor tematu Udostępnij Maj 7, 2022 (edytowany) @_LM_ IRF840 i trochę ograniczony schemat (bez zabezpieczeń), ale kopa ma 😉 Te 100V potrafi nieźle walnąć z tego kondensatorka (nie róbcie tego w domu). Teraz zostało ogarnąć PCB z pełnymi zabezpieczeniami i dać do Chińczyka albo samemu wytrawić, ale mi się nie chce... Przy 88% daje ~120V Notatka dla potomnych: przy 100kHz STP1NK50 i zastosowaniu kondensatora 565V 470nF (foliowy) wynik to ok. 150V... Pozostało ogarnąć jakiś sposób sterowania mocą... Edytowano Maj 8, 2022 przez H1M4W4R1 Cytuj Link do komentarza Share on other sites More sharing options...
