Rozpoznanie scalaka z PCB płyty ceramicznej


Mand2806

Pomocna odpowiedź

Cześć,

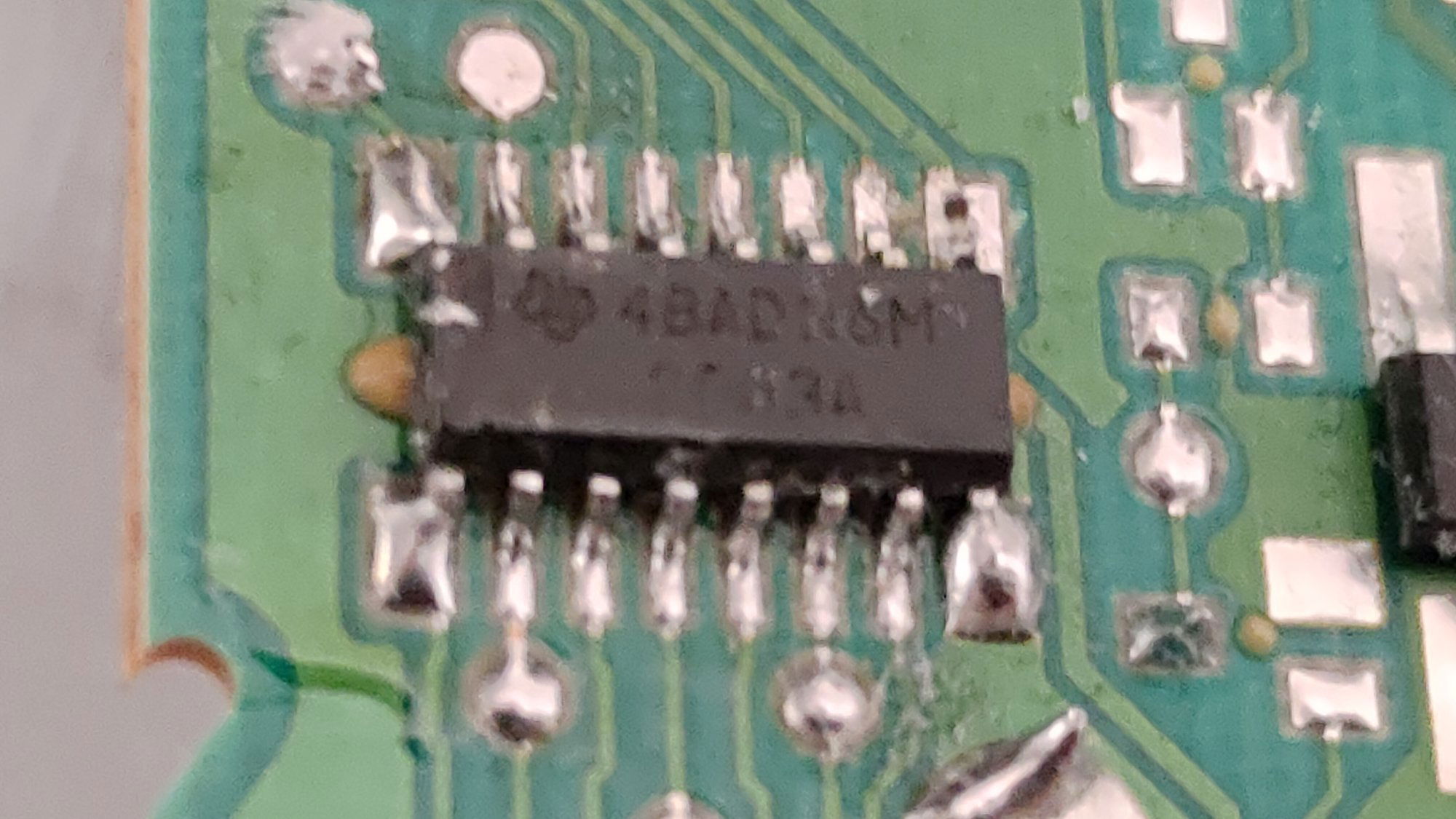

naprawiam sobie płytę ceramiczną w domu, jedno z pół grzejnych nie działa. Uszkodzeniu uległ scalak (dokładnie zwarcie na dwóch nóżkach sterujących przekaźnikiem). Opis na elemencie to 4badn6m, jednak nie mogę nic takiego znaleźć. Ktoś spotkał się z takim elementem? Płyta od siemensa, może to ich jakiś specjalizowany układ?P_20221004_193412.thumb.jpg.97507bbf99239e5fadf3a80c290027a4.jpg

Link do komentarza
Share on other sites

Może ten układ to coś w rodzaju odpowiednika układu z serii ULN2003? Jest on podobny do bardziej znanego ULN2803/ULN2804 zawierającego klucze tranzystorowe przystosowane do bezpośredniego sterowania między innymi przekaźnikami, małymi silniczkami, wyświetlaczami itp. Co do zwarcia to pomiar bezpośrednio na płytce może być zafałszowany właśnie przez cewkę przekaźnika, która ma małą rezystancję co może sugerować zwarcie. Również klucze układów ULN28xx zawierają w swojej strukturze diodę zabezpieczającą, która może mieć wpływ na prawidłowy wynik pomiarów.

  • Lubię! 1
Link do komentarza
Share on other sites

@Christophorus

Tak, to może być ten układ. Poszperałem trochę w necie i podobne płyty grzewcze są oparte właśnie o ten układ.

Pomiar nie jest zafałszowany, najpierw wylutowalem nowy przekaźnik o rezystancji cewki 400ohm, potem wylutowalem ten scalak, zwarcie jest pomiędzy out7 i com (zgodnie z kartą katalogową 2003a). Układ ścieżek na płytce wskazuje też na uln2003a. Prawdopodbnie przy wylutowywaniu wadliwego przekaźnika, co robiłem w pierwszej kolejności, musiałem uszkodzić scalaka.

Zamówię część i dam znać czy zadziała.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

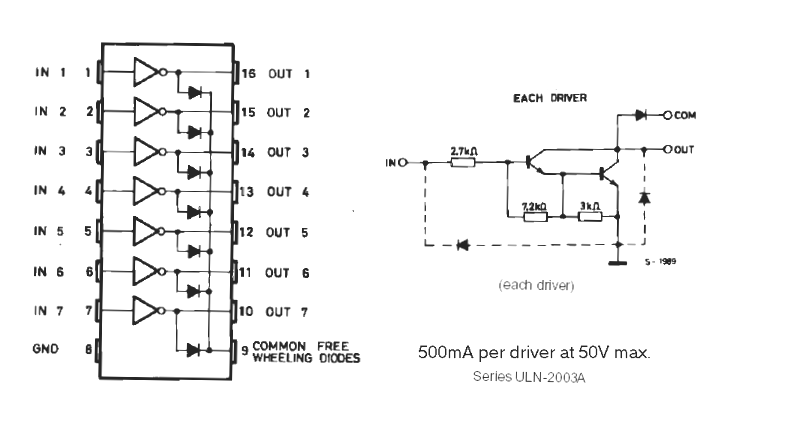

W układzie scalonym ULN2003 i jemu podobnych pomiędzy wyjściami OUT i wyprowadzeniem COM masz wstawione diody zabezpieczające. Mogą one mieć wpływ na wynik pomiaru. Spójrz na rysunek struktury tego układu pochodzący z jego noty aplikacyjnej.
