Sprawdzenie płytki PCB i zastąpienie przekaźników elementami półprzewodnikowymi

[KatzePL]

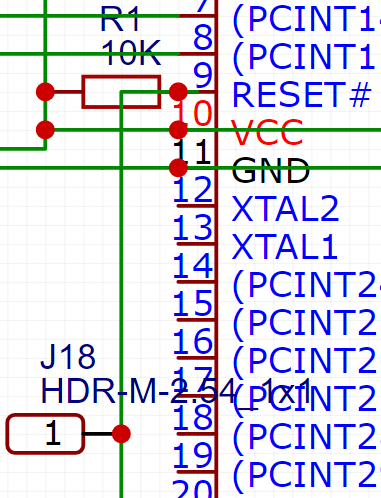

Wyprowadzenie masy już mam w nowym schemacie, a resecie rzeczywiście zapomniałem. Niech będzie osobnym wyprowadzeniem zwieranym do masy:

Ścieżka dalej prowadzi do drugiego µC.

[_LM_]

Ono musi być wyprowadzone na złącze programatora. https://forbot.pl/forum/topic/8793-problem-z-zaprogramowaniem-mikrokontrolera-atmega328p-proramatorem-avr-mkii/

[H1M4W4R1]

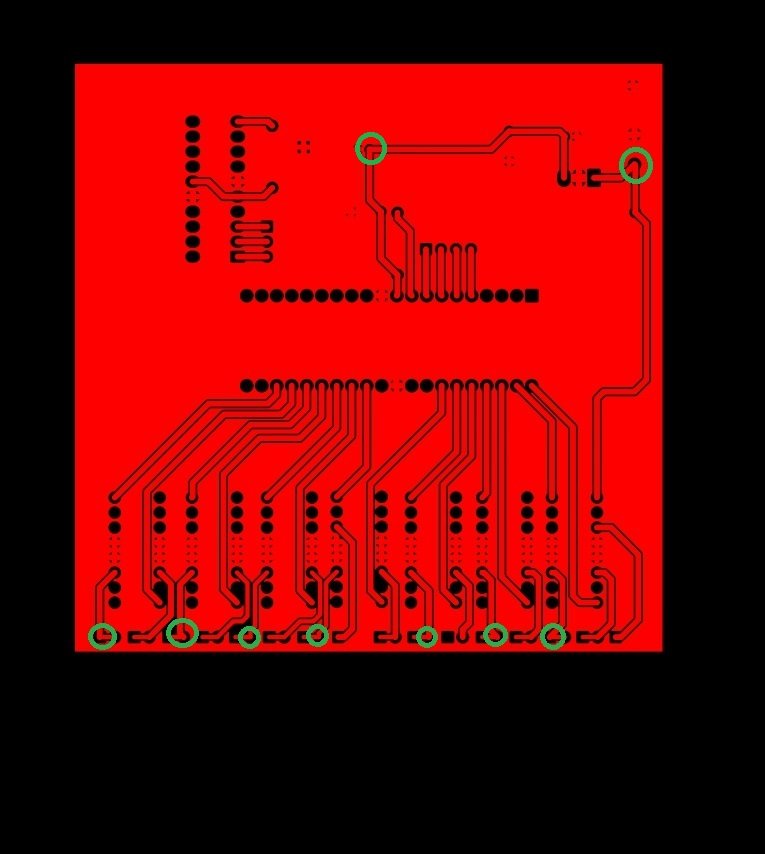

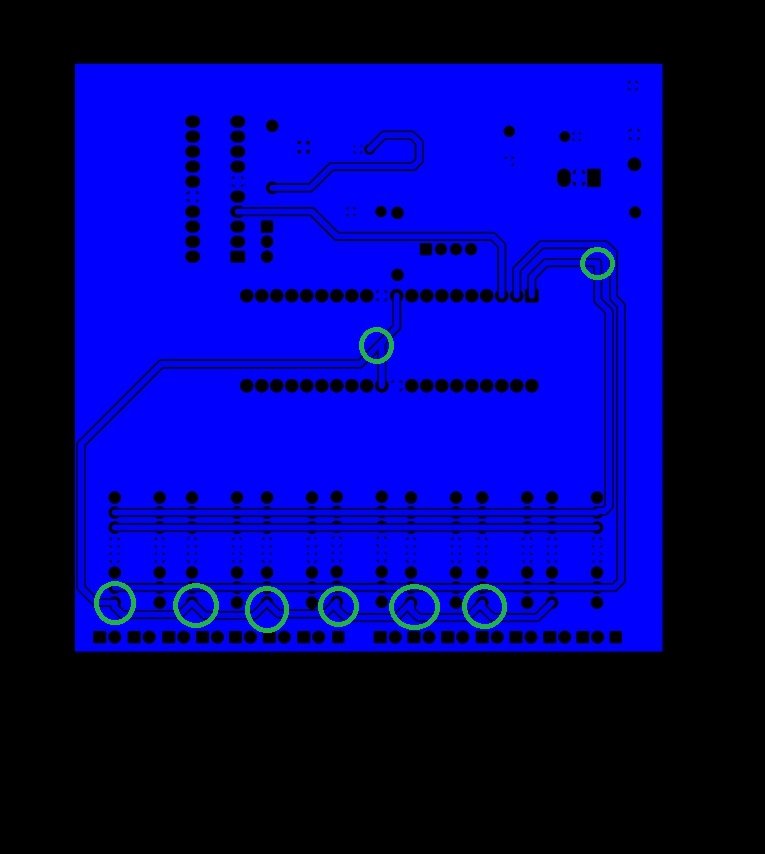

A tutaj to co mi się nie podoba  w routingu:

Źle się wysłowiłem o tych 90 stopniach. Ogólnie chodzi o to, by w miarę możliwości unikać kątów ostrych. Wtedy elektrony mają problem z "wejściem" w zakręt i dotarciem do celu 😉 Nie pamiętam tylko czy routowało się od źródła do ujścia czy od ujścia do źródła, by zapobiec problemom, afaik od ujścia do źródła, ale mogę się mylić (elektrony płyną przeciwnie do umownego kierunku przepływu prądu).

[KatzePL]

Projekt porzuciłem.
W przyszłości planuję nie używać przekaźników a scalaków do sterowania zaledwie kilkunastoma elektromagnetycznymi segmentami.
