Multiwibrator astabilny do ozdoby świątecznej


Geralt

Pomocna odpowiedź

@Geralt do zasilania diod wystarczy. Jeśli chodzi o zwiększanie napięcia to miernik mierzy tzw. wartość skuteczną napięcia, a kondensator ładuje się do wartości maksymalnej sinusoidy. Wiem, że to nie brzmi zbyt jasno, ale specjalnie się nie rozpisuje, bo za jakiś czas będzie na blogu cały artykuł na ten temat. Tymczasowo więcej na ten temat znajdziesz np. tutaj: https://en.wikipedia.org/wiki/Alternating_current

  • Pomogłeś! 1
Link do komentarza
Share on other sites

@Treker na końcu mostka poszczególne kondensatory dają napięcie odpowiednio: 1000 µF - 14,29V; 220µF - 14,32V; 100nF - 13,48V.

Gdybym potrzebował 13V lub 14V napięcia to mógłbym z kondensatora czerpać takie napięcia? Czy potrzebne są dodatkowe elementy (np. stabilizator)?

Spróbuję dołączyć kilka (na raz) kondensatorów na końcu mostka i będę mierzył napięcie.

Link do komentarza
Share on other sites

@Geralt lepiej nie rób takich eksperymentów "na ślepo". Pamiętaj, że kondensatory podczas ładowania mogą pobierać duży prąd - jeśli będzie ich zbyt dużo to możesz nawet przeciążyć Twój zasilacz. W praktyce np. przegrzejesz uzwojenia w transformatorze. Przy okazji polecam lekturę tego tekstu: https://forbot.pl/blog/transformator-budowa-zasada-dzialania-i-zastosowanie-id52093

  • Pomogłeś! 1
Link do komentarza
Share on other sites

Ten zasilacz, jeśli daje 9 VAC przy 800 mA, to też nie jest stabilizowany. Bez obciążenia pewnie będzie więcej, stabilizator nie zaszkodzi. Pomiar napięcia takiego zmiennego w sumie po wyprostowaniu to też nie jest trywialne zagadnienie - nie wiadomo co i jak miernik mierzy. Dalej są górki tylko w jednym kierunku. Kondensator jak napięcie zaczyna spadać, oddaje z siebie co pobrał, jak napięcie rosło. I ono dalej pulsuje, tylko inaczej wygląda przebieg tego napięcie i jest bliżej wartości maksymalnej napięcia samego wyprostowanego. "Mała" - relatywnie do charakterystyki układu, pojemność kondensatora nie wystarczy na długo i napięcie bardziej spada i to "średnie" mierzone przez miernik jest niższe. Tak samo prostownik samochodowy - miernik nie pokaże 12 V, czy tam innego napięcia ładowania - nawet 16 V przy kwasiaku z dodatkiem wapnia bodajże, przy odłączonym akumulatorze.

Edytowano przez matsobdev
  • Lubię! 1
  • Pomogłeś! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

(edytowany)

@matsobdev @Trekermiernik pokazuje różne napięcia zasilacza pod obciążeniem np. 8,72V. Gdybym chciał wstawić stabilizator na 9V to będzie problem, bo stabilizatory mają przeważnie dropout wynoszący 2V. Wcześniej pisałem, że gdy wstawię kondensator (nawet 100nF) na wyjściu mostka prostowniczego to mam napięcie 13,48V. Czy to napięcie jest użyteczne z tego kondensatora (czy kondensator to wytrzyma)? Czy można je stabilizatorem obniżyć do 9V? Czy napięciem z tego kondensatora zasilę mój układ diod LED (9V, około 12mA)? Czy można tak zrobić czy są inne rozwiązania?

Edytowano przez Geralt
Link do komentarza
Share on other sites

Możesz podłączyć stabilizator i zobacz co się wydarzy. To jest jednak świetny przykład miejsce, gdzie przydałaby się przetwornica DC/DC - wtedy mógłbyś uzyskać stabilne napięcie nawet jeśli zasilanie skakałoby w okolicy Twojego napięcia docelowego.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

Chodzi o to, że rzeczywiste napięcie, dla przykładu tutaj wyprostowane i wygładzone kondensatorem, jego przebieg w funkcji czasu nie jest prostą poziomą, tylko w uproszczeniu górne części łuków wartości bezwzględnej sinusoidy trochę rozjechane w jednym kierunku.

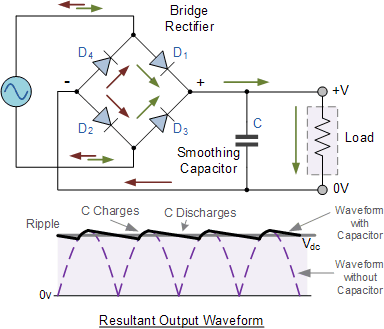

Zdjęcie stąd. To będzie linia ciągła granatowa. Pozioma szara ciągła, to będzie to co podaje miernik. Wartość rzeczywista (granatowa) wokół niej oscyluje. Czy to będzie wartość średniokwadratowa (szara), czy jakaś inna, nie wiadomo. Zależy, jak miernik to przelicza. Tutaj też jest pułapka. Np. mierząc wyjście PWM z Arduino, na 50% otrzymasz w przybliżeniu połowę napięcia na zasilania, czy to 5, czy 3,3 V. A jeszcze inaczej, mierząc np. pobór prądu przez układ zasilany przetwornicą, która przy niskim obciążeniu pracuje w trybie PFM (dla większej sprawności w tym zakresie) można otrzymać wyniki odbiegające od rzeczywistości o wartość dużo większą niż niepewność pomiarowa. Szczególnie tyczy się to tańszych mierników. Słowo klucz/nazwa handlowa dla lepszych pomiarów w takim przypadku to "true rms".
