światłolub

[TurlacZ]

Witam,
prosiłbym aby ktoś sprawdził czy dobrze przenisłem ten schemat :

Na tą płytkę :

jeżeli jest dobrze to proszę potwierdzić a jeżeli źle prosiłbym w miarę możliwości o zrobienie tego na tej płytce :

Prepraszam za duże obrazki.

[Bobby]

Wygląda na poprawny. Tylko przy takim podłączeniu l293D pamiętaj, że raczej nie powinieneś podawać więcej niż 6-7V na zasilanie (najlepiej 4 akumulatorki AA/AAA Ni-Cd luub Ni-Mh lub 3 nierozładowane paluszki AA lub 4). Jeśli chciałbyś używać jakiegoś wyższego, musisz liczyć się z potrzebą zastosowania stabilizatora/innego układu obniżającego napięcie dla logiki mostka (6pin).

[macivs1]

Witam.

Próbowałem stworzyć swojego pierwszego 'robota' na podstawie schematu, który jest w pierwszym poście. Zamiast układu L293 mam L293DNE, ale sprawdziłem w datasheetach, że nóżki są tak samo oznaczone. Napięcie do układu podaję z zasilacza od komputera - na mierniku pokazuje 5.29, ale stosuje jakiś tam rezystor, po którym pokazuje ok. 4.8V. Układ, mam nadzieję, że połączyłem tak jak na schemacie

Czerwone kropki oznaczają +

Niebieskie oznaczaja -

Zielone to wyprowadzenia na 2 silniczki. Na razie mam tylko jeden, w dodatku taki konkretny, to wmontowałem z jednej i drugiej strony po 2 diody LED podłączone jedna zaporowo, druga w kierunku przewodzenia, więc w razie zasilania powinny chodzić, bez względu na to, w którą stronę mostek puści prąd.

Ten czarny fototranzystor nie ma oznaczeń na sobie, tylko ma zieloną kropkę przy jednej z nóżej. W ktorą stronę mam go podłączyć? Mam jeszcze 2 fototranzystory o oznaczeniu TFK BPW81T-839 i nie bardzo wiem jak mam je podłączyć, gdyż mają 3, a nie 2 nóżki. Generalnie układ nie działa i nie bardzo wiem jak go poprawić. Jest jakaś szansa, że błędnie podłączając spaliłem mostek?

[Bobby]

Szczerze mówiąc, to strasznie masz to zagmatwane - pousuwaj większość kabli i powpinaj elementy bezpośrednio w rzędy, gdzie wsadzony jest l293D, kable daj jak najkrótsze. Użyj linii zasilających + i - (te z kreskami) - uprości ci to bardzo płytkę. Teraz naprawdę ciężko się w tym połapać. A ryzyko spalenia mostka przez złe podłączenie istnieje zawsze 🙂 Prawdopodobnie jednak bardzo by się nagrzał, co powinieneś zauważyć (mógłby się zagrzać aż do tego stopnia, że płytka by ci się w jego pobliżu troszkę pokiereszowała - strasznie nieodporne na wysokie temperatury jest to tworzywo, z którego wykonana jest płytka). Jeśli możesz, to popraw to, co ci napisałem, będzie prościej to sprawdzić, być może też zacznie działać, bo może coś pomyliłeś teraz z połączeniami.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[macivs1]

No właśnie zabieam się za poprawę. móglbyś powieddzieć jak podłączyć ten fototranzystor z 3 nóżkami w układzie? Jeżeli zrobie tylko jedną stronę układu, to powinno ruszyć dla jednego silniczka?

Dobra, poprawiłem układ i ruszylo. Pierwszym problemem było, że to 'siodełko' w którym siedzi mostek nie da sie wystarczająco dobrze docisnąć, żeby nie wyskakiwało i trzeba trzymać. Ten fototranzystor 2-końcówkowy działa idealnie, natomiast nie wiem jak podłączyć ten z 3 końcówkami. Generalnie wolałbym używać 2ch z 3ma nóżkami, gdyż bym już nie musiał do elektronicznego dygać po 2gi fototranzystor tej samej budowy.

Macie jakieś pomysły jak podłączyć ten fototranzystor TFK BPW81T-839. Znalazlem datasheety jakichś podobnych, ale szczerze mówiąc, to nic nie zrozumiał.

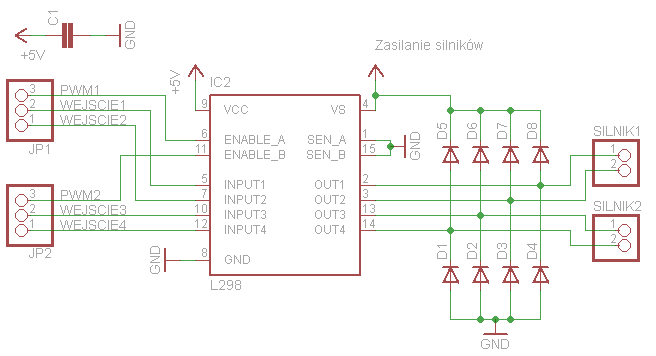

Jak już zadaje takie proste pytania, to mógłby mi ktoś wytłumaczyć czym różni się podłączenie tego schematu z 1 posta, z schematen podlączenia tego mostka? Dlaczego 7 i 10 pin nie jest zwarty do masy mostka? Co to jest JP1 i 2? Czy podłączając układ zgodnie ze schematem z 1 posta jest jakaś szansa, że silnik będzie się kręcił w drugą stronę? Czy aby tak sie działo, trzeba użyć uC?

Wybaczcie, jeżeli pytania są poniżej pewnego poziomu, ale zdecydowanie lepszy jestem w programowaniu (głownie C, C++) i chciałbym zrobić pierwszy jeżdzący beam, aby nabrać troche wprawy. Jak najszybciej będę starał się przejść do algorytmiki i programowania uC, mimo ze na razie prawie nic o nich nie wiem. 🙂

poprawiona płytka, aż jestem z siebie dumny, że zrobiłem coś tak ładnie i symetrycznie 😃

Pozdrawiam
