Nagrzewanie się Atmega2560 Arduino

[Zakrzewiaczek]

Cześć, mam problem. Chciałem zrobić zegar cyfrowy z użyciem ds1302 i czterema wyświetlaczami 7-segmentowymi. Arduino działa poprawnie, jednak procesor nagrzewa się, jest ciepły. Użyte jest 37 pinów cyfrowych I/0. Czy jest to naturalne? Czy jeżeli przyczepie radiator z pastą termoprzewodzącą to to załatwi sprawę, czy problem tkwi głębiej? Do zasilania używam kabla USB podłączonego do komputera. Dziękuję za pomoc.

[ethanak]

Użyj TM1637 (parę złotych na aledrogo za wyświetlacz z tym układem)

 Wystarczą dwa piny do czterech cyfr plus dwukropek, nic się  nie grzeje, a wyjdzie cenowo pewnie tyle co radiator plus pasta.

[Zakrzewiaczek]

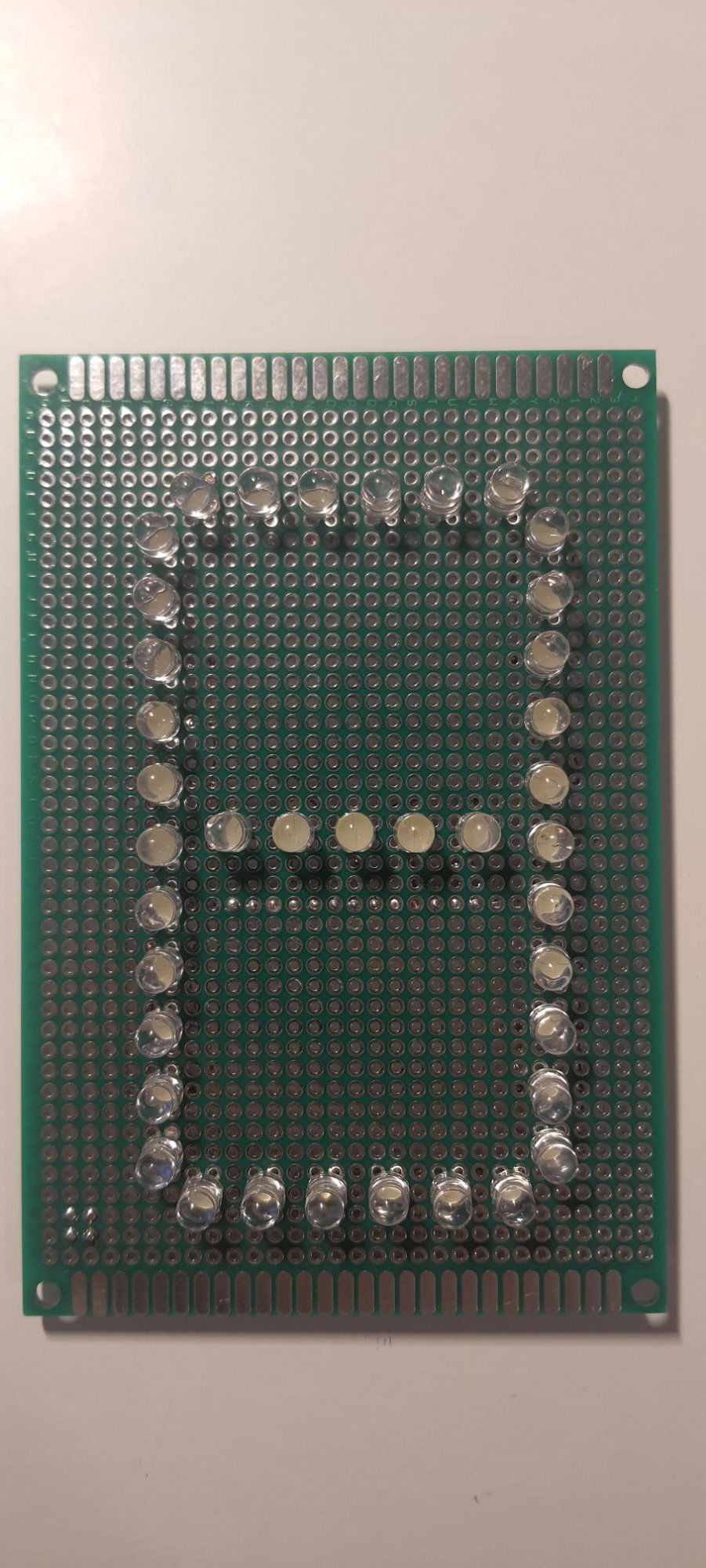

@ethanak Tyle że radiator i pastę mam bo wykorzystywałem też do innego projektu. Tak też można zrobić? A zależy mi na wyświetlaczu a nie TM1637 bo robie zegar.

Edytowano Luty 19, 2023 przez Zakrzewiaczek

[ethanak]

To daj jakieś wzmacniacze do sterowania wyświetlaczem, bo długo przeciążone Arduino nie podziała.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Zakrzewiaczek]

@ethanak Jeżeli dam tranzystor NPN z bazą na pinie IO i emiterem na 5V to będzie działało dobrze?

[ethanak]

Jeśli emiter do plusa to raczej PNP. Albo sterowanie NPN w katodach. Albo wtórnik emiterowy.

[Zakrzewiaczek]

@ethanak No to kolektor do plusa (tak żeby było sterowane dodatnim napięciem)

[ethanak]

Czyli wtórnik emiterowy 🙂

[Zakrzewiaczek]

@ethanak Podłączyłem emiter pod 5V, kolektor pod diodę, bazę pod pin IO, wsyztko działa jak powinno. Czy wszystko jest poprawnie?

Edytowano Luty 19, 2023 przez Zakrzewiaczek
