Przełącznik, mikrostyk, scalak przełącz styk i wroć do stanu pierwotnego mimo że sygnał się utrzymuje ?

[nebraska]

Witam

Panownie szczerze mówiąc nie wiem jak to nazwać. Potrzebuje urządzenie, scalak? które jeśli dostanie sygnał to przełączy styk i mimo że na wejsciu ciągle będzie sygnał to ma przełączyć i rozłączyć wrócić do stanu jak było wcześniej dopiero jak sygnał zniknie i ponownie się pojawi to zrób to samo i takw  kółko.

Do czego to potrzebuje, pod procek który po otrzymaniu stanu opadającego FALLING przerwanie wybudzi procek i zrobi co trzeba  i spać, jeśli  stan się utrzymyje cały czas to procek idzie spać ale nie w głeboki sen zamsiat 1uA mam 150uA poniewąz jest ciąglę stan niski na przerwaniu, a chciałbym żeby ten stan znikał mimo że jest zwarty. Zależy mi żeby to pobierało bardzo mały prąd pod ukłąd bateryjny najlepiej do 5uA.

[_LM_]

Daj na wejście reset układ skracania impulsu złożony z kondensatora i rezystora. Po takim resecie uP wykona program i pójdzie spać. Jaki to jest mikrokontroler?

[Brendy]

Attiny 816 seria 1?, czyli na to wejście wybudzanie kondensator i równolege rezystor? Ciekawy sposób nie wpadłbym na to.

Edytowano Marzec 16, 2023 przez Brendy

[_LM_]

Tak bym to zrobił:

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[_LM_]

Rezystor 10....100k kondensator 47...100nF



[nebraska]

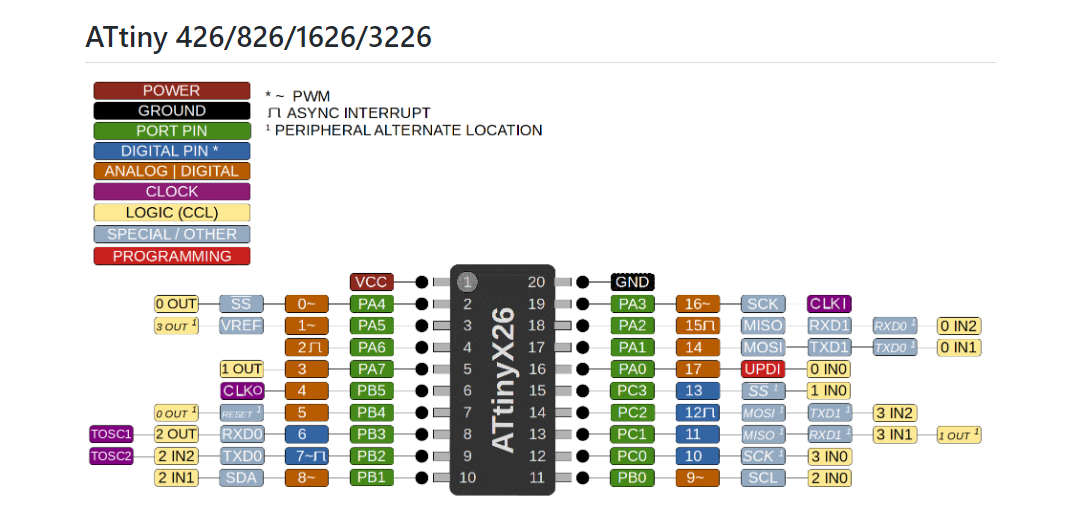

Brendy mój procek to Attiny 1626 druga seria.

LM dziękuję zaraz spróbuję

[_LM_]

Co do poboru prądu w stanie uśpionym to już musicie pogrzebać w notach katalogowych tych układów aby wiedzieć co gdzie powyłączać. Ten układ jest najprostszym z możliwych, nie wiem dokładnie jaki sygnał wchodzi na kondensator, może się okazać że będzie trzeba go rozładowywać przy częstych przełączaniach. Na chwilę obecną przy informacjach które otrzymałem nie mogę zaproponować czegoś bardziej wyszukanego

[nebraska]

Kurcze nic nie pomogło dalej ponad 100uA wszystko mam powyłączane w deep sleep pobiera tylko 100nA bez włączonego wew RTC.

[_LM_]

Pokaż schemat. Co znaczy te 100uA w jakich warunkach? Nie każ mi się domyślać please

[nebraska]

Nie wiem czy to tak miało być?

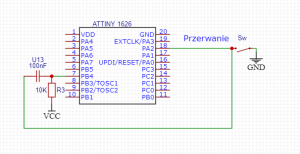

1. Wybudzanie z przerwania wciskam i puszczam przycisk i spanie 100nA.

2. Wybudzanie z przerwania wciskam i trzymam przycisk i spanie 120uA. Procek nie idzie w gleboki sen dopieor jak puszcze przycisk to 100nA.

3. Chciałym uzyskać 100nA jak przycisk jest ciągle wciśnięty.

Na pinie PB4 reset

Edytowano Marzec 16, 2023 przez nebraska

[_LM_]

Myślałem że podłączysz przycisk tylko do kondensatora i resetu bez PA2 reset to też przerwanie ale o najwyższym priorytecie

[_LM_]

W każdym razie ten prąd przepływa przez pa2 możesz przed spaniem wyłączyć pullup powinno pomóc

EDIT: ah dopiero doczytałem że taki prąd ma być kiedy sw wciśnięty. W takim razie wyłącz wewnętrzny pullup i zamiast jego zastosuj rezystor 1M do plusa. Ale uwaga: taki układ może być podatny na zakłócenia!

Edytowano Marzec 16, 2023 przez _LM_

[nebraska]

19 minut temu, _LM_ napisał:

Myślałem że podłączysz przycisk tylko do kondensatora i resetu bez PA2 reset to też przerwanie ale o najwyższym priorytecie

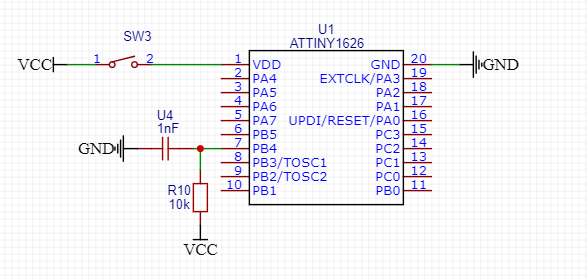

W sumie masz racje nie potrzebne przerwanie PA2 wystarczy wybudzenie z resetu, podłączyłem jak poniżej i żeby ponownie procek się wybudził to muszę odłączyć zasilanie i ponownie podłączyć, ale to nie stanowi problemu bo własnie krańcówka jak będzie cały czas zwarta to się wybudzi i mimo że zwarta idzie spać potem rozwarcie i zwarcie ponownie Attiny się włącza i ponownie robi co trzeba i śpi.

[_LM_]

To by się obyło nawet bez kondensatora, ale jak już jest to zostaw.

[nebraska]

_LM_   bardzo bardzo bardzo ci dziękuje za pomoc nie miałem kompletnie pomyslu jak to zrobić działa tak jak chciałem i przy tym wszystko śpi jak trzeba.
