Jaki trzeba zrobić naddatek przy wymiarowaniu otworu fi 5mm w materiale ABS.


99teki

Pomocna odpowiedź

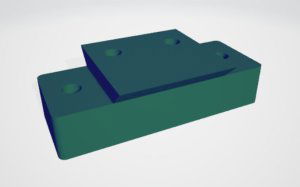

- zaprojektowałem podstawkę pod nakrętkę bezluzową do frezarki CNC 3018.

- projekt zrobiony we freeCAD. v. 0.20

- tylko nie wiem ile należy liczyć na skurcz materiału podczas wydruku, materiał to ABS.

- wg mnie newralgiczne są wymiary otworów fi 5, czy dać 5.5 mm czy z góry dać 6mm dla śrub M5.

- ta podkładka będzie w osi Y, tam jest śruba trapezowa T8x8/4, skok gwintu 2mm, trapez na wysokości 24 mm w CNC3018 MAX 500W.

- załączam projekt może ktoś spojrzy i zobaczy błędy , które ja nie widzę

wspornikZ 31.03.23.zip WspornikZ_All1.pdf


Edytowano przez 99teki
Link do komentarza
Share on other sites

To zależy od wielu czynników... W projektach drukowanych, osobiście zwykle daję +0.35mm w XY oraz 0.55mm w Z gdy coś ma być "luźno spasowane" np. śruba ma mieć możliwość łatwego włożenia do otworu, a otwory pod łożyska robię z 0.0 lub +0.1mm (zwykle jednak na zero i wbijam młotkiem gumowym, ale wchodzą bardzo sztywno 😄).

Poza tym do frezarki bym się zastanowił czy by nie wybrać PLA zamiast ABS. Jest dużo twardszy (mniej się ugina).

  • Lubię! 2
Link do komentarza
Share on other sites

Zawsze można włożyć lekko podgrzane, też stoi sztywno (ofc nie tak mocno, żeby nic się nie rozpłynęło). Najlepiej zrób testowo kilka otworów z różnymi średnicami i zobacz jak to na twojej drukarce wygląda, które najlepiej pasuje i będziesz miał informacje też na przyszłość.

  • Lubię! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

1 godzinę temu, 99teki napisał:

- nie mam drukarki, konsultant z firmy polecił materiał ABC i naddatek przy fi 5mm .2mm.

Pierwsza zasada robienia zakupów: konsultant ma za zadanie maksymalizować zyski firmy 😉 Obstawiam, że wydruk poszedł na SLS, stąd te parcie na ABS, bo raczej nie spotkałem firmy, która robi SLS z PLA. Jeżeli to ABS z SLS'a to raczej sobie poradzi, tylko będziesz musiał bardziej ograniczyć prędkości posuwu. ABS z drukarki FDM... to już zależy od kalibracji 😄 No i ABS jest tańszy od PLA (w ilościach hurtowych).

  • Lubię! 1
