Problem z przeniesieniem projektu na płytkę uniwersalną

[Kiliszek]

Cześć,

Tak dokładnie nie wiem z czym mam problem, ale mam przepuszczenia, jeśli ktoś podpowie bądź naprowadzi byłbym wdzięczny.

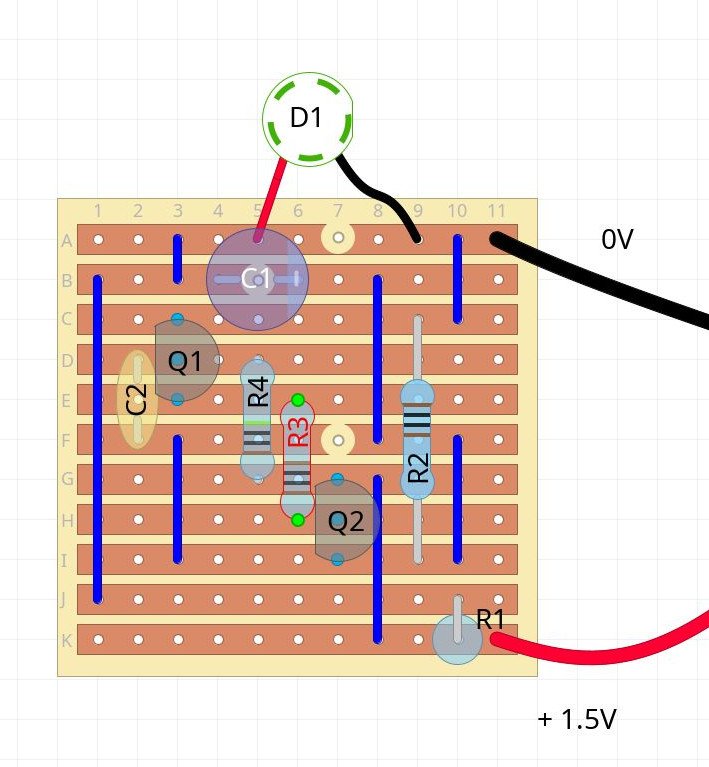

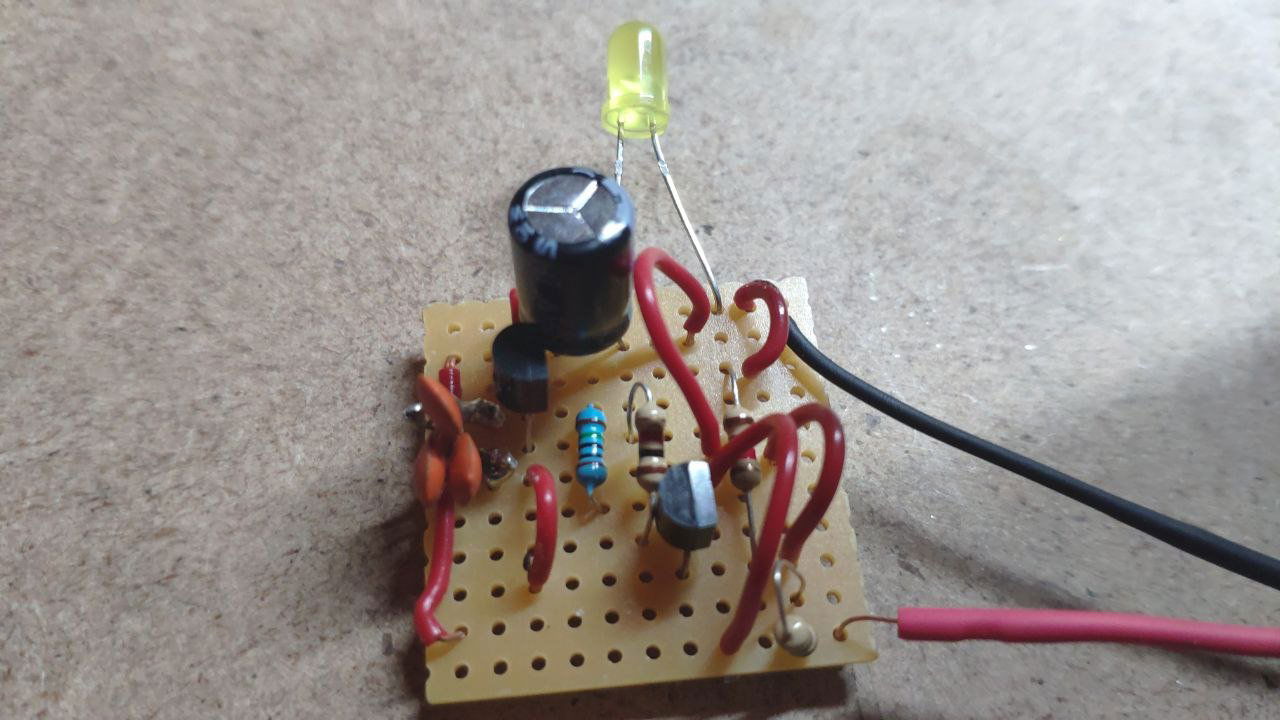

A mianowicie mam układ elektroniczny migająca dioda led (schemat i layout w załączniku) i na płytce stykowej on działa, ale jak próbuje go przenieść na płytkę uniwersalną typu "stripboard"/"veroboard" to led nie świeci. Udało mi się co prawda zrobić jeden egzemplarz na "pająku" ale chciałbym dodać trochę estetyki no i nauczyć się projektowania takich płytek.

Moje przepuszczenia to albo jest gdzieś błąd w ścieżkach, albo gdzieś jest zwarcie, albo jedno i drugie :D układ zaprojektowałem w programie DIY Layout Creator

Połączenie Vb wygląda mi na problematyczne, czy w tym przypadku ma znaczenie w której kolejności się połączą ze sobą nóżki elementów czy jest zupełna dowolność?

[Treker (Damian Szymański)]

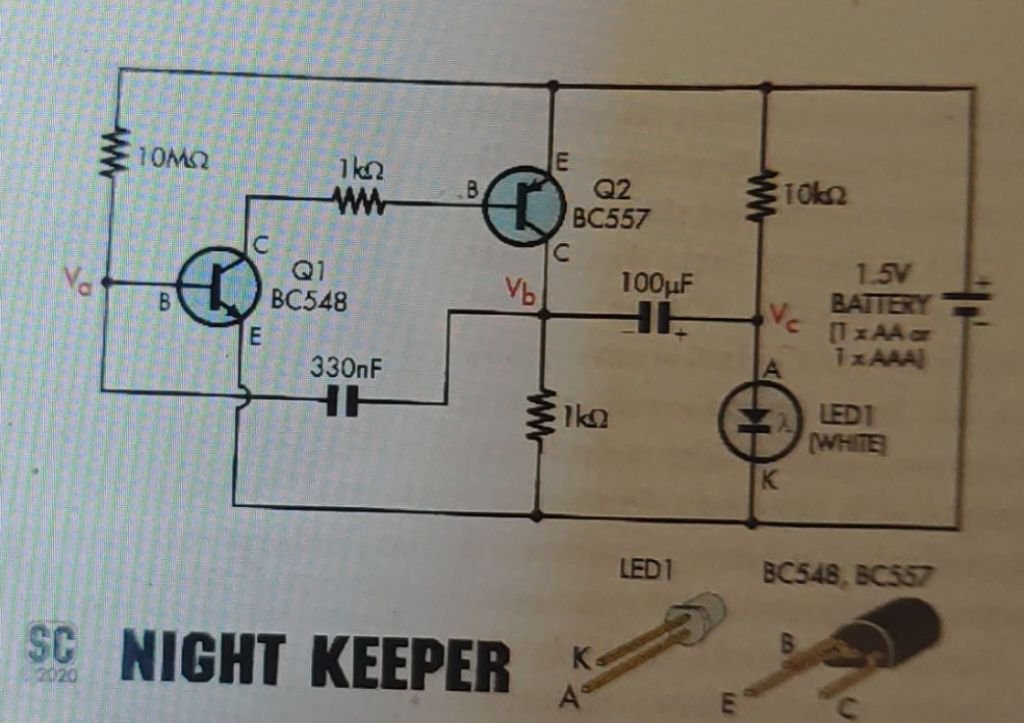

@Kiliszek witam na forum 🙂 Szczerze mówiąc takie układ na płytki stykowe najczęściej przenosi się "w locie" wprost ze schematu, tworzenie osobnych schematów montażowych nie jest obecnie zbyt popularne. Jeśli chcesz, to możemy sprawdzić ten układ, ale dodaj na schemacie ideowym oznaczenia rezystorów i kondensatorów, bo na schemacie źródłowym nie ma opisów.

Dnia 17.04.2023 o 21:23, Kiliszek napisał:

Połączenie Vb wygląda mi na problematyczne, czy w tym przypadku ma znaczenie w której kolejności się połączą ze sobą nóżki elementów czy jest zupełna dowolność?

W danym punkcie muszą się połączyć konkretne nóżki danych elementów. Nie jest jednak ważna w jakiej kolejności i gdzie dokładnie się połączą, najważniejsze, aby prąd mógł płynąc do właściwych wyprowadzeń.

[Kiliszek]

4 godziny temu, Treker napisał:

@Kiliszek witam na forum 🙂 Szczerze mówiąc takie układ na płytki stykowe najczęściej przenosi się "w locie" wprost ze schematu, tworzenie osobnych schematów montażowych nie jest obecnie zbyt popularne. Jeśli chcesz, to możemy sprawdzić ten układ, ale dodaj na schemacie ideowym oznaczenia rezystorów i kondensatorów, bo na schemacie źródłowym nie ma opisów.

W danym punkcie muszą się połączyć konkretne nóżki danych elementów. Nie jest jednak ważna w jakiej kolejności i gdzie dokładnie się połączą, najważniejsze, aby prąd mógł płynąc do właściwych wyprowadzeń.

Umiejscowienie elementów w programie wiąże się z tym, że potrafię zrobić mnóstwo błędów podczas lutowania, i potem się okazuje, że muszę np szukać miejsce na kolejną ścieżkę, bo element się nie mieści itp. :) a płytka stykowa nie jest 1 w 1 z płytką do której montuje elementy i dlatego chciałem to najpierw zaplanować i zrobić kilka takich egzemplarzy co z kolei wiąże się z czasochłonnością procesu jak i frustracją gdzie mam umiejscowić kolejny element patrząc za każdym razem na schemat ideowy :D pewnie to kwestia doświadczenia

W załączniku dodałem oznaczenia i w lepszej jakości
Na płytce montażowej zrobiłem "przecięcia": A7, B5, F7

P.S. Dzięki za rozwianie wątpliwości odnośnie kolejności ścieżek

[ethanak]

Kup sobie szpulkę kynaru (albo lepiej z pięć razy po 10m w różnych kolorach), i przyzwyczaj się do tego że płytka uniwersalna to też prowizorka, tyle że nieco lepsza niż stykówka.
