Czujnik poziomu wody w zbiorniku

[nebraska]

Witam

Chciałbym mierzyć poziom wody w zbiorniku wodnym. Jaki czujnik do tego celu byście polecali?

Myślałem o JSN-SR04T jest wodoszczelny tylko nie wiem jak ze wskazywaniem poziomu napełniania?

Edytowano Kwiecień 26, 2023 przez nebraska

[_LM_]

Jaka głębokość zbiornika? NXP  MPX5010DP lub podobny dla wyższych słupów wody.

[nebraska]

Około 3metry. Czy takie czujniki muszę mieć dwa? Zależy mi żeby to było stabilne rozwiązanie. Sprawdzają różnice ciśnień? Muszę poczytać o tych czujnikach co podałeś, żeby zasięgnąć więcej informacji.



[_LM_]

Jeden wystarczy, po prostu na wejście zakładasz wężyk i zanurzasz w zbiorniku. Instalacja musi być szczelna aby nie nabierał wody.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[nebraska]

Ok dzięki za info. Czyli czujnik umieszczam nad zbiornikiem daje jeden wężyk w dół ? Czy jest też opcja jakbym ten czujnik chciał zasilać z baterii?

Wiem że go nie uspie bo nie ma takiej opcji programowo więc odłączał bym mosfetem. Tylko czy to będzie właściwe dla czujnika nie wpłynie na pomiar?

[_LM_]

Praca przerywana nie wpływa na działanie tego przetwornika, o poborze prądu musisz doczytać w dokumentacji i oczywiście dobrać taki aby mógł pracować w zakresie ciśnień w zbiorniku. Ten który ja pokazałem jest do jednego metra. Mam je trzy założone na stacji uzdatnia wody działają bezawaryjnie chyba trzy albo cztery lata.

EDIT i zauważ że on ma wyjście analogowe, są również z wyjściem PWM lub i2c

Edytowano Kwiecień 26, 2023 przez _LM_

[nebraska]

To mnie zmotywowaleś jak u ciebie tyle pracują to faktycznie super sprawa.

To bardzo dobra informacja można go zrobić na baterii i radiowo wysyłać.

Czy zbiornik musi być szczelny ?

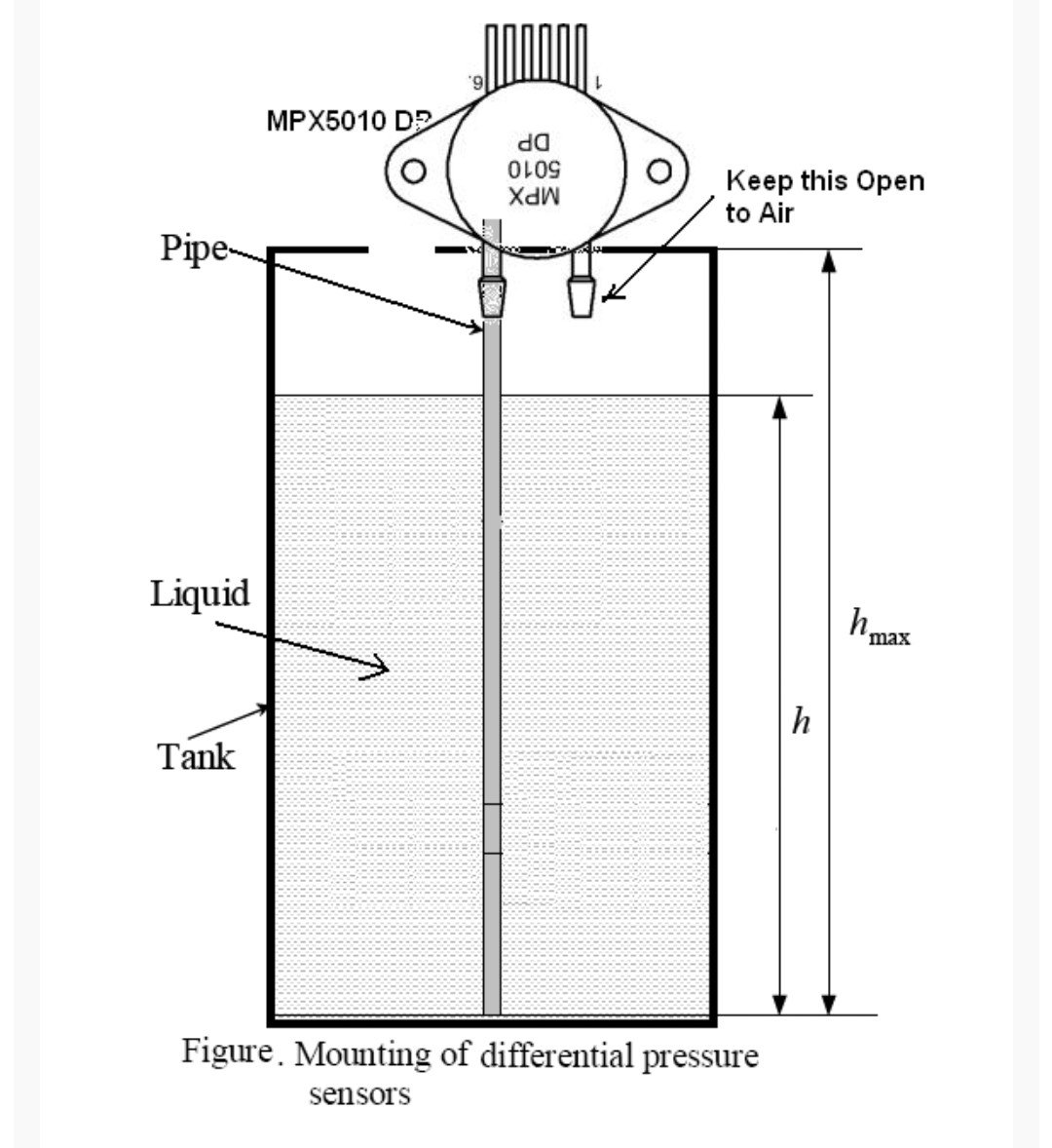

Znalazłem takie zdj na necie

Przewód, który idzie do dna zbiornika musi być szczelnie zamontowany tam nie może się dostać woda?

[_LM_]

Nie zbiornik a połączenie wężyka z końcówka czujnika musi być na szczelno żeby woda nie wypchała powietrza z tego układu. Pomyśl trochę 😉

[nebraska]

Czy wstępne testy można przeprowadzić w butelce 2L włożyć rurkę i obserwować wartości?

Kompensacje jaka wartość ustawiałes czytałem że dla wody około 750?

Edytowano Kwiecień 27, 2023 przez nebraska

[_LM_]

Kompensację czego? To jest czujnik różnicowy, ciśnienie atmosferyczne nie wpływa na pomiar. Jak najbardziej testy są potrzebne, możesz zacząć od butelki, czego tam chcesz

Edytowano Kwiecień 27, 2023 przez _LM_

[nebraska]

7 minut temu, _LM_ napisał:

Kompensację czego? To jest czujnik różnicowy, ciśnienie atmosferyczne nie wpływa na pomiar. Jak najbardziej testy są potrzebne, możesz zacząć od butelki, czego tam chcesz

W celu skompensowania różnych gęstości cieczy, niższa wartość wyświetla wyższą wartość w aplikacji, wyższa wartość wyświetla niższą wartość w aplikacji.

Z tego co się doczytałem.

[kaczakat]

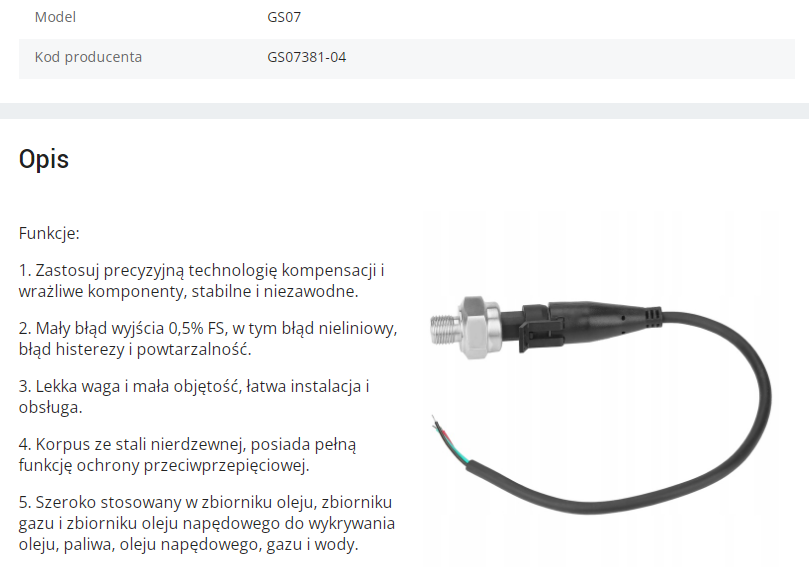

Są też czujniki do cieczy, na Allegro widziałem taki 30PSI, czyli około 200kPA, a jeszcze inaczej 20m słupa wody, to daje dla 3m tylko 15% zakresu pomiarowego, może mieć gorszą rozdzielczość, ale może są inne tego typu.

Prosto od Chińczyka:

Za to nie ma obawy, że się woda tam dostanie.

Zresztą teraz widzę w opisie, że są też 10 PSI, to już około 7m słupa wody, tylko przed zakupem bym potwierdził w jakim zakresie on faktycznie jest.

[nebraska]

Kaczakat też ciekawa alternatywa.

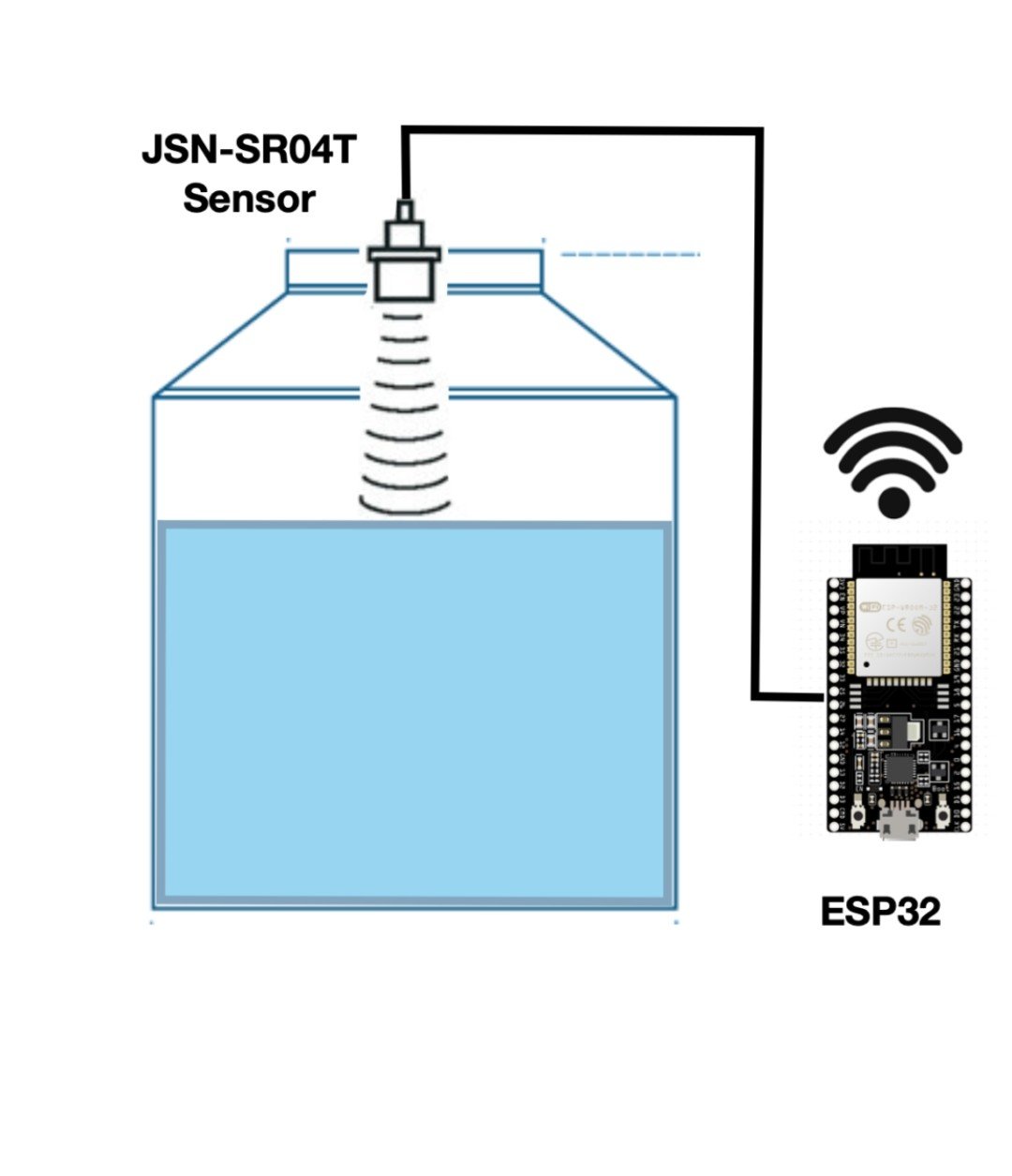

Pytałem się również na innym forum i ludzie polecają ten JSN-SR04T mają używają i piszą dobre opinię czyli ten o który pytałem na początku tego tematu może na niego się skuszę. Choć ten mpx5050 te mi daje do myślenia LM napisał że używa go 4lata i pracuje bez zarzutów, ale analog jest czuły na zmianę temp, wilgotnośc i nie wiem jak to będzie się miało do pomiaru czujka będzie na zewnątrz.

Edytowano Kwiecień 28, 2023 przez nebraska
