montaż przycisku i enkodera obrotowego na patchpanelu

[daneil737]

Cześć, mam nadzieję że umieściłem post w odpowiedniej sekcji.

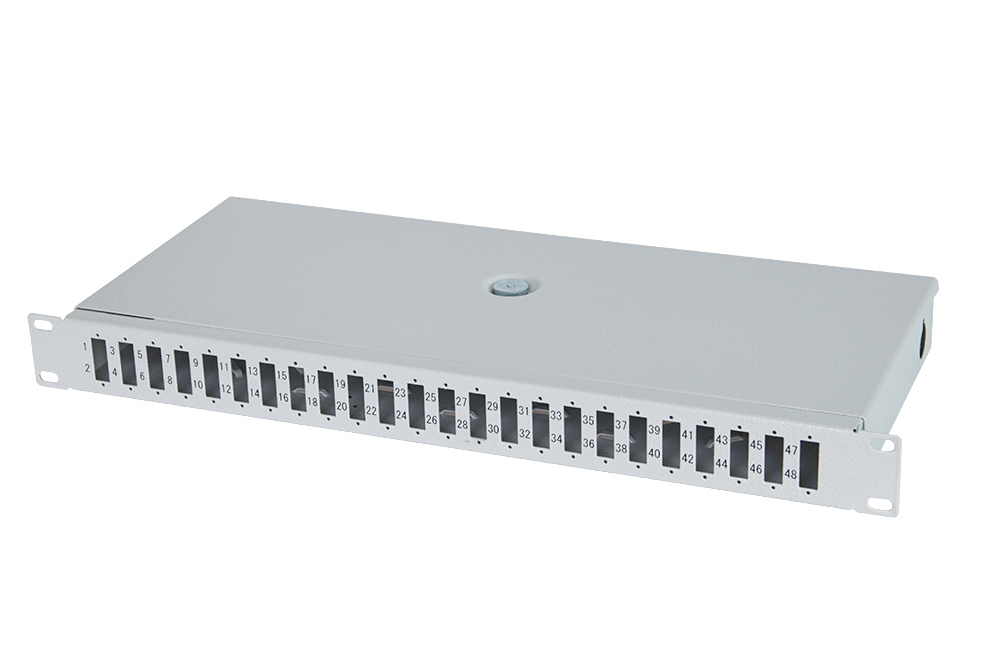

Robię pewien projekt, który będzie wymagał umieszczenia płytki pcb wraz z jej sterowaniem w patchpanelu telekomunikacyjnym do umieszczenia w szafie teleinformatycznej (zdjęcie poniżej).

Będzie on oczywiście odpowiednio przystosowany (to nie jest moja część projektu). Sterowanie płytką będzie odbywało się za pomocą dwóch enkoderów obrotowych i przycisku tact switch. Moje pytanie brzmi: w jaki sposób montuje się takie elementy w obudowach (dla uproszczenia pytania załóżmy że chodzi o dowolną obudowę)? Tj. czy są na rynku jakieś moduły w których można zamontować przycisk lub enkoder czy są elementy przygotowane do zamontowania? Czy są podobne moduły/elementy do zamontowania interfejsu usb? Jak potem można je połączyć z płytką? Jeśli ktoś zna tutorial/stronę internetową na ten temat to również proszę o polecenie.

Z góry dziękuję za odpowiedzi.

[H1M4W4R1]

Ja zwykle wywiercam otwór w panelu, ewentualnie jak otwór jest za duży / zbyt skomplikowany do wycięcia to projektuję i drukuję nakładkę na drukarce 3D. Po coś ten sprzęt powstał, a do tego nadaje się idealnie 😉

Zastanawia mnie tylko czy musicie używać patchpanelu, czy nie lepsza byłaby zwykła obudowa RACK, gdzie możecie sobie wywiercić / wyciąć otwory pod elementy sterujące...

[daneil737]

Rzeczywiście powinienem był to sprecyzować i wydaje mi się że to będzie jednak RACK (o to mi mniej więcej chodziło ale nie wiedziałem że to znaczy co innego) z wywierconymi otworami. Jakie zatem stosuje się do nich przyciski (są jakieś specjalne moduły)? Czy taki jak poniżej będzie ok?



[H1M4W4R1]

42 minuty temu, daneil737 napisał:

Rzeczywiście powinienem był to sprecyzować i wydaje mi się że to będzie jednak RACK (o to mi mniej więcej chodziło ale nie wiedziałem że to znaczy co innego) z wywierconymi otworami.

Patch panel oznacza jeszcze coś innego, ale nie drążmy tematów sieciowych 😛

42 minuty temu, daneil737 napisał:

Jakie zatem stosuje się do nich przyciski (są jakieś specjalne moduły)? Czy taki jak poniżej będzie ok?

Są to tzw. "przyciski panelowe", charakteryzują się właśnie tym, że najczęściej posiadają gwint, albo gładką powierzchnię boczną, którą można przełożyć przez otwór i wkleić/przykręcić przycisk do panelu. Taki jak podesłałeś powinien być OK 😉
