Sterowanie MOSFETEM przy użyciu tranzystora bipolarnego i Arduino UNO


Lolheadshootpl

Pomocna odpowiedź

Witam. Kupiłem sobie moduł mosfet do arduino :

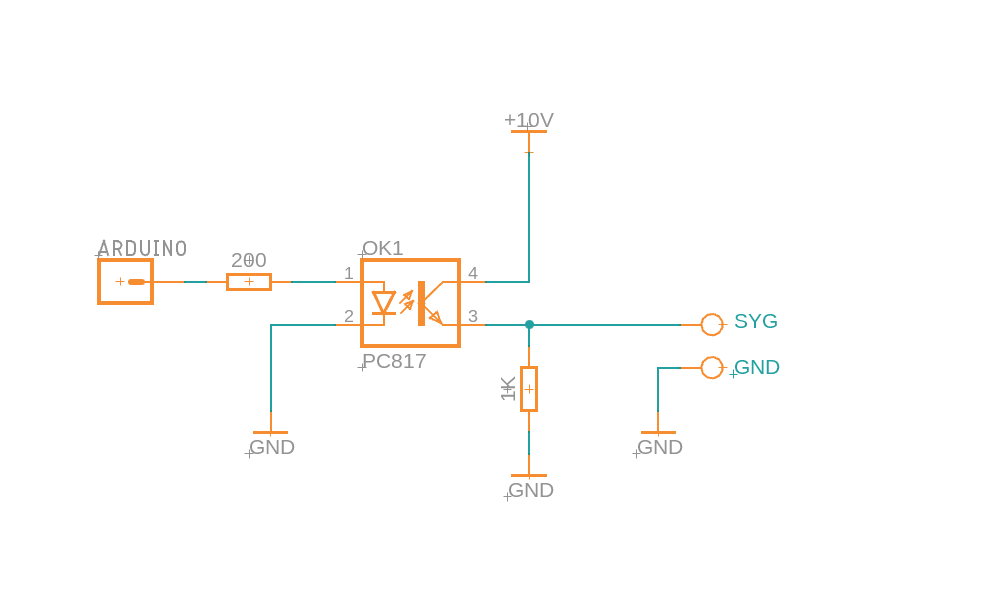

i według dokumentacji jest on od 3,3V do 20V ( chodzi o sterowanie). Podłączyłem go do arduino i niby się załącza lecz nie do końca przez co się grzeje strasznie i uszkadza. Chciałem zastosować transoptor i podbić napięcie do 10V( sprawdzałem dla 10V już załącza się w pełni) lecz po paru próbach podłączenia tego nic nie udało mi się wymyślić. Udało mi się coś takie skleić ale też nie działa.
Bardzo proszę o pomoc i dziękuje z góry.

Link do komentarza
Share on other sites

1 godzinę temu, Lolheadshootpl napisał:


Czy istnieje jakiś ważny powód, dla którego usilnie próbujesz sterować sygnałem przy użyciu odpowiednika NPN po stronie zasilania? To zwykle powoduje problemy... Zależy od obciążenia które do tego podłączasz (konkretniej rezystancji, jeżeli jest niewielka to "masz problem").

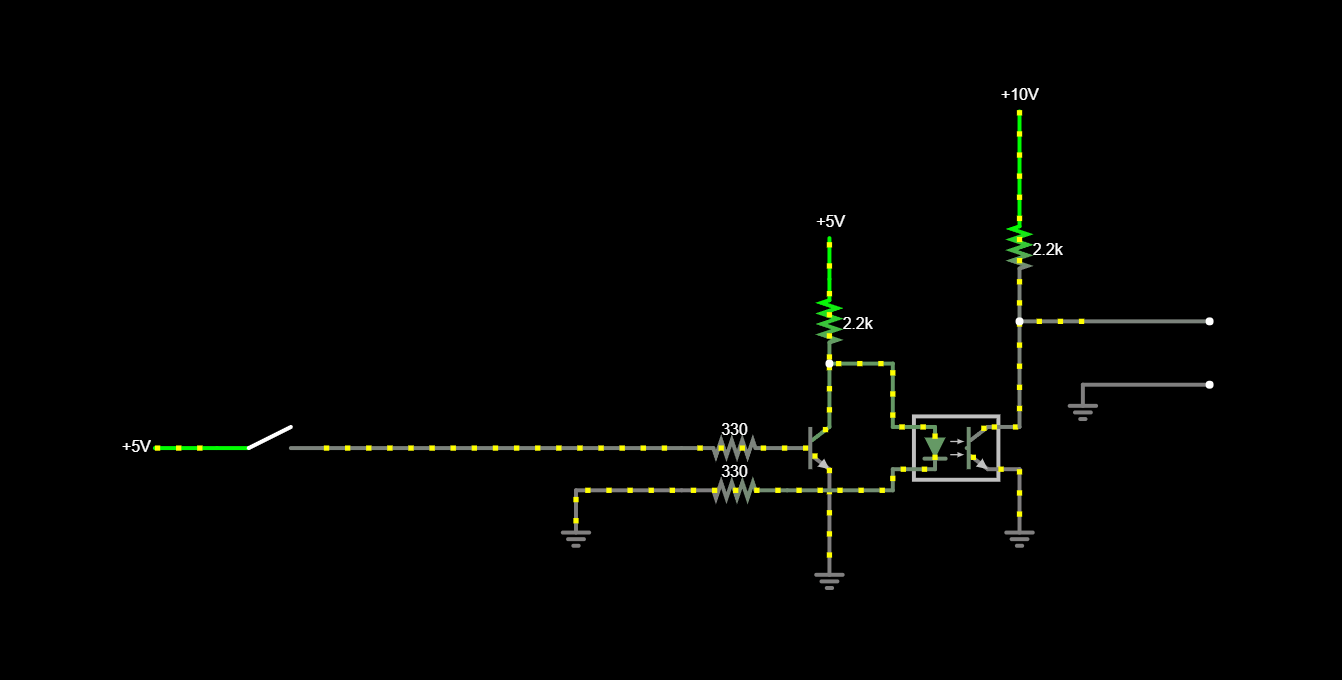

Ten układ (i kilkanaście jego wariantów) jeszcze mnie nie zawiódł... (układ z dodatkowym tranzystorem NPN, 2k2 i 330R na bramce można pominąć podłączając pin cyfrowy bezpośrednio do wejścia transoptora, ale wtedy będziesz miał odwróconą logikę sterowania)

  • Lubię! 1
Link do komentarza
Share on other sites

(edytowany)

@H1M4W4R1 Dzięki za szybką odpowiedź. Złożyłem układ według twoich rad i faktycznie śmiga tylko gdy z arduino idzie niski stan to on nie wyłącza się do końca ( mam diode która to sygnalizuje na tej płytce z mosfetami i ona przygasa ale nie gaśnie całkowicie). Nie miałem rezystorów 330 więc użyłem 470 ohm i nie wiem czy to może być powód?

ps.Co to tych NPN akurat takie miałem w domu ale jutro moge kupić PNP jeżeli ma to działać prościej



Edytowano przez Lolheadshootpl
Link do komentarza
Share on other sites

10 godzin temu, Lolheadshootpl napisał:

Nie miałem rezystorów 330

Rezystory i tak trzeba dobrać eksperymentalnie. Zwłaszcza te po stronie diody transoptora, podane wartości mogą stwarzać problemy. Opcje, które mogą pomóc:

  1. Usunięcie rezystora "330R" na diodzie transoptora (i zastąpienie go zwarciem)
    1. Ewentualnie podmienienie 2k2 na "330R" na podciąganiu.

Bo układ może tworzyć dzielnik napięcia i jeżeli transoptor jest dostatecznie czuły to będzie lekko przewodził. U mnie nie było takich problemów, ale może u Ciebie już występują.



  • Lubię! 1
Link do komentarza
Share on other sites
