Urządzenie do selekcji 1 sygnału audio z 2 źródeł

[Geralt]

1 godzinę temu, _LM_ napisał:

Tego nie rozumiem? Przecież wierza będzie pracowała jako wzmacniacz, operujesz na WEJŚCIACH sygnału przy wyjściach (głośnikowych) nic nie majstruj.

Łączysz tak: Skaner -> Wejście płytki A141

                      Skaner -> Przekaźnik

        Źródło dźwięku -> Przekaźnik

               Przekaźnik -> wejście RCA (cinch) wieży

W normalnym stanie: przekaźnik jest rozłączony i gra to co tam lubisz, kiedy pojawi się sygnał ze skanera załącza się przekaźnik i sygnał jest przekierowany do wieży i masz go na głośnikach.



@_LM_, ja też tego nie rozumiem.

U mnie źródłem dźwięku normalnie odtwarzanego jest radio FM w tej wieży.

W wieży nie mam żadnego gniazda wejściowego cinch.

[_LM_]

Aha. To takie pytanie, czy wyjście skanera potrafi na tyle wzmocnić sygnał aby wysterować zewnętrzne głośniki? (kolumny od wieży)

Edytowano 12 września przez _LM_

[Geralt]

@_LM_, chyba tak...

Do tej pory miałem jeden głośnik (wieży) podłączony do wieży, a drugi do wyjścia skanera.

Słuchałem w ten sposób transmisji że skanera (przez jeden głośnik).

[_LM_]

Ok czyli uciągnie. Chociaż to ryzykowne rozwiązanie, ja bym tak nie robił. Do rzeczy: tam gdzie na schemacie jest "wejście cinch wzmacniacza" podłącz głośniki. W ogóle zamiast tysiąca pytań spróbuj przeanalizować układ łączący bo tu na prawdę niema nic skomplikowanego.

Uruchomiłeś już płytkę?

Edytowano 12 września przez _LM_

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Geralt]

Dnia 9.09.2023 o 21:31, _LM_ napisał:

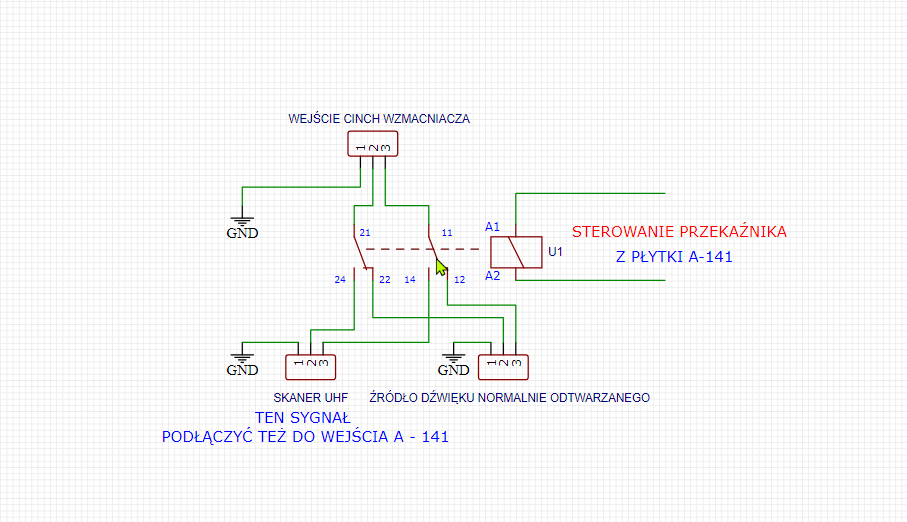

Sygnały do przekaźnika podłącz jak na poniższym schemacie

Jeśli weźmiemy pod uwagę schemat producenta przekaźnika w zestawie, to widać na nim, że styki 14 i 24, 11 i 21 oraz 12 i 22 są ze sobą połączone na stałe. Czy osobne podłączanie sygnałów do poszczególnych styków ma sens?



Dnia 10.09.2023 o 22:18, Geralt napisał:



Edytowano 12 września przez Geralt

[Geralt]

4 godziny temu, _LM_ napisał:

Chociaż to ryzykowne rozwiązanie, ja bym tak nie robił.

Dlaczego? Jak można zrobić to lepiej?

[_LM_]

Po prostu cały czas myślałem że pracujemy z sygnałami o niskim poziomie. A nie na wyjściu wieży. Co do przekaźnika najlepiej sprawdź miernikiem czy tam jest to połączenie.

[Geralt]

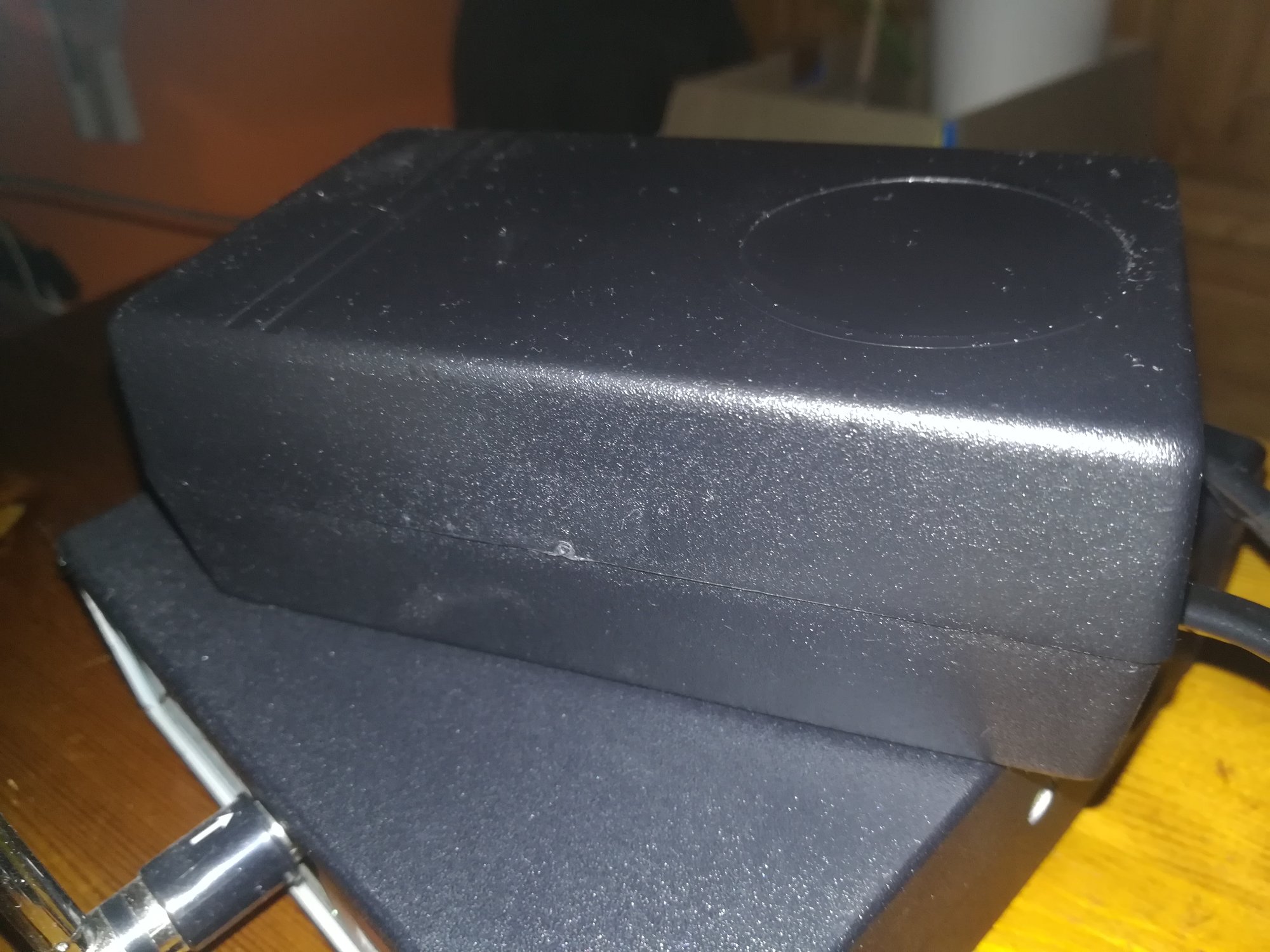

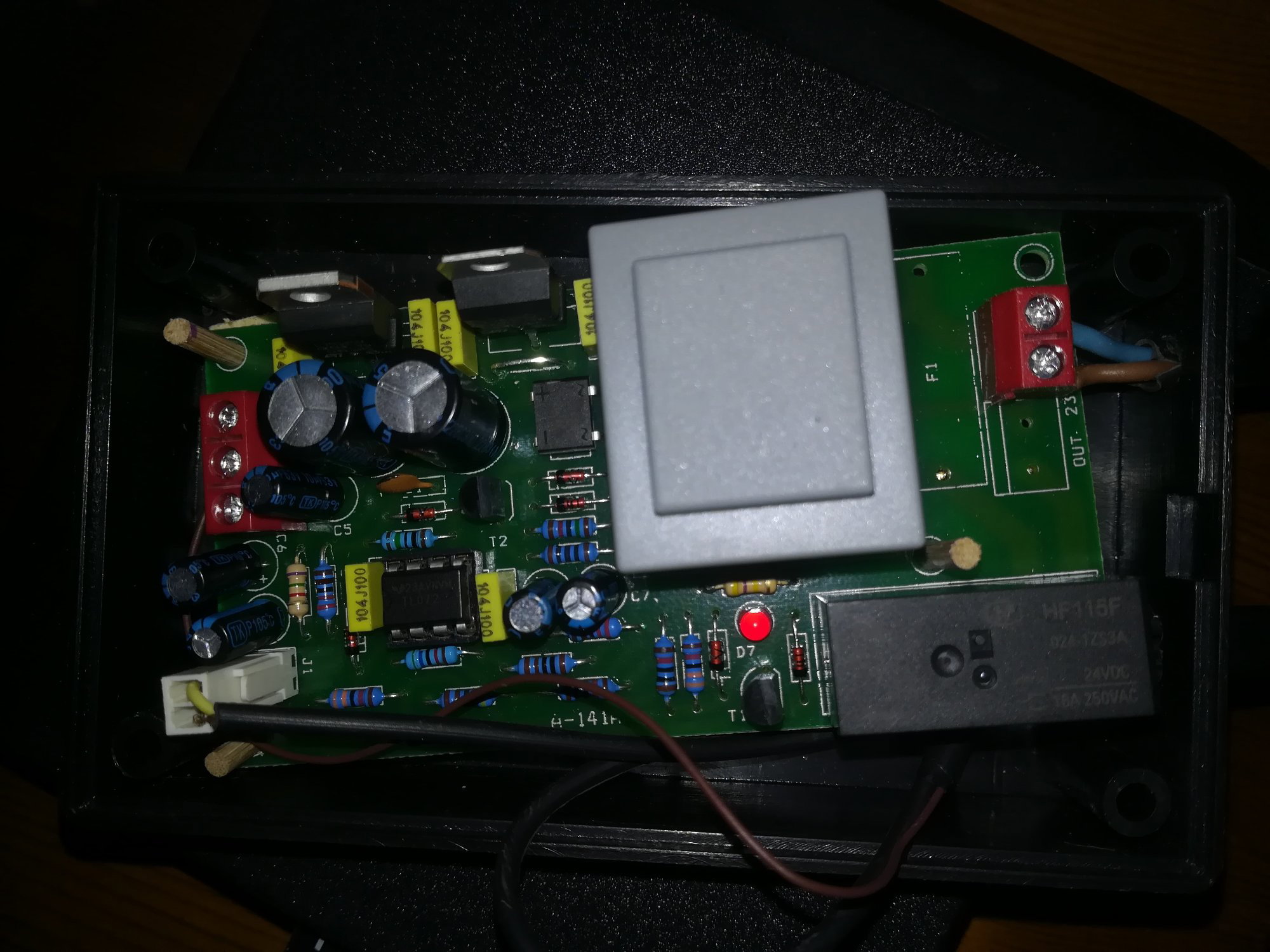

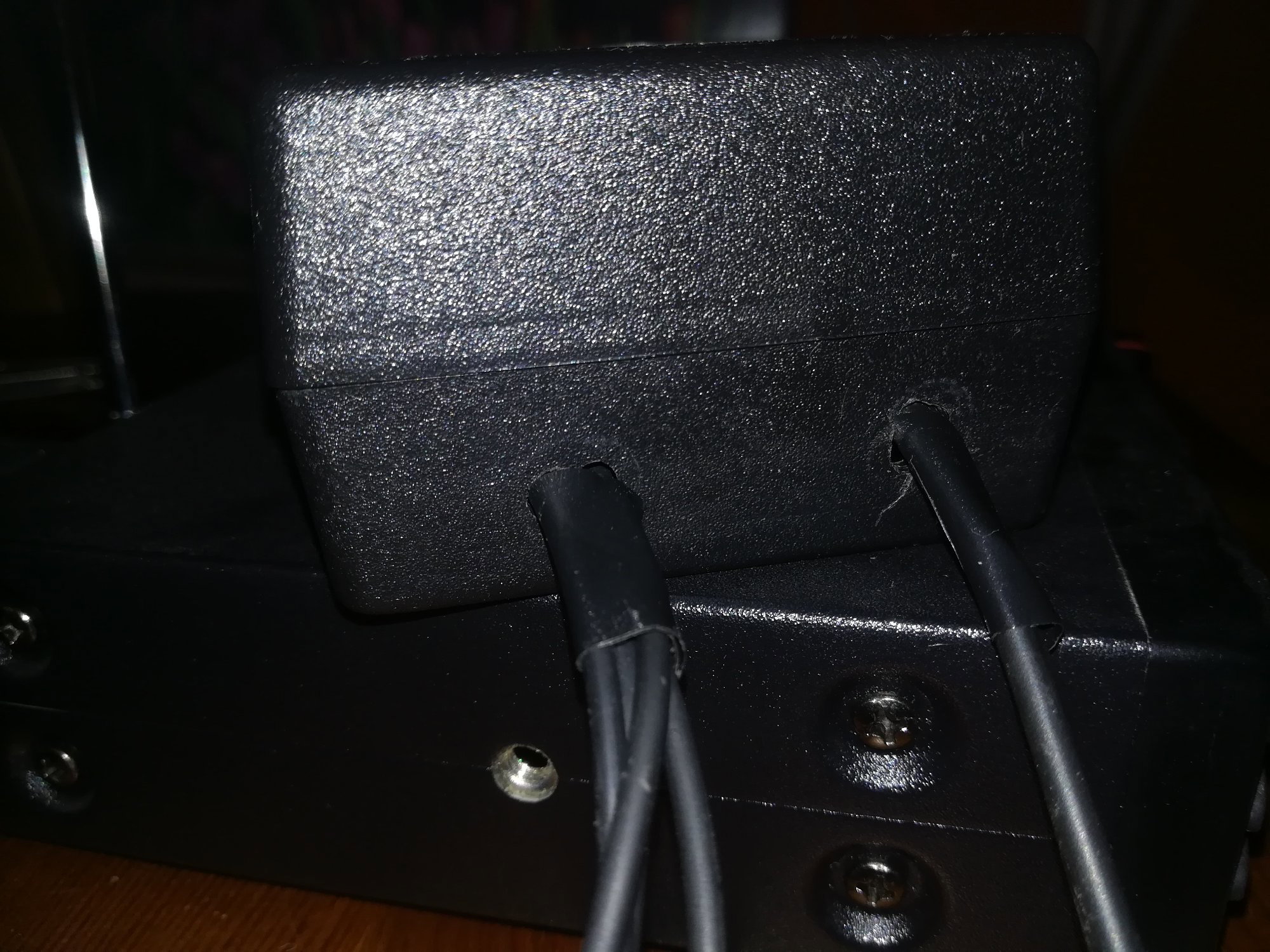

Wysyłam zdjęcia układu (A-141A), który zamknąłem w obudowie.
