Urządzenie do selekcji 1 sygnału audio z 2 źródeł

[Geralt]

Cześć

Chcę stworzyć urządzenie, które będzie wybierało jeden sygnał i przekazywało go na głośnik.

Słucham muzyki z wieży i jednocześnie skanuję skanerem pasma VHF/UHF. Sygnały audio z wieży i ze skanera byłyby podłączone do urządzenia, z którego wychodziłby jeden sygnał z wieży lub ze skanera. Sygnał ze skanera ma priorytet nad sygnałem z wieży.

Gdy pojawiłby się sygnał ze skanera chcę, żeby dźwięk z wieży był odłączany i w głośniku słychać było tylko dźwięk ze skanera.

Jestem po kursach elektroniki (poziom I i II). Czy ta wiedza pozwoli na zbudowanie takiego urządzenia czy to jeszcze nie ten moment?😀

[ethanak]

19 minut temu, Geralt napisał:

Czy ta wiedza pozwoli na zbudowanie takiego urządzenia czy to jeszcze nie ten moment?

Spróbuj. Podpowiem: przekaźnik do selekcji sygnału wieża/skaner (uwaga: przełączanie wszystkich drutów). Coś podłączone do skanera (tu musisz pokombinować z tego co masz, ale powinno wystarczyć).

Zacznij od czegoś, co zapali diodę jeśli ze skanera dostaniesz sygnał.



[Geralt]

@ethanak Pomyślałem, że zacznę od zmierzenia napięcia na wyjściach audio tych urządzeń.

Ustawiłem miernik na prąd stały na 20.

W wieży w prawym gnieździe przy pełnej głośności mam 6,46V. W lewym natomiast mam tylko 0,13V. Rzeczywiście jeden z głośników gra ciszej. Od razu zapytam czy można to prosto naprawić?

W gnieździe słuchawkowym wieży mam 0,93V.

Jeżeli chodzi o skaner to miernik ustawiłem na prąd stały na 200m.

Pomiary są różne. Przy pełnej głośności (o ile to ma jakieś znaczenie w tym przypadku) mam ok. 40 mV. Ta wartość zmienia się od 12 do 40 mV. Niezależnie czy odbieram konkretną transmisję czy po prostu skaner skanuje (?).

[ethanak]

Mierzysz stałe napięcie, a ono nie ma nic wspólnego z sygnałem.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Geralt]

@ethanak Co w takim razie mam zmierzyć?

Edytowano Sierpień 17, 2023 przez Geralt

[ethanak]

Składową zmienną. Od razu mówię: zwykłym multimetrem tego nie zrobisz, wykombinuj jakiś prosty układ (coś a la detektor czy prostownik).

[Geralt]

@ethanak Jak na razie mam taki pomysł.

W skanerze mam gniazdo jack 3,5.

Do gniazda skanera podłączę kondensator i rezystor. Do sygnału podłączę plus kondensatora (np. 1000 µF, 25V), a do masy rezystor (np. 1 kΩ). Do minusa kondensatora i do rezystora podłączę miernik ustawiony na AC i zmierzę napięcie zmienne. Czy to jest dobry kierunek?

[Geralt]

Chyba chodzi o filtr RC górnoprzepustowy? Zbudowałem taki z kondensatora ceramicznego i rezystora.

Próbowałem zmierzyć na końcówkach rezystora napięcie zmienne, ale nic miernik nie pokazuje.

Nie wiem jak złożyć układ, na jaką częstotliwość? Parametry rezystora i kondensatora dobierałem wg kalkulatora.

Co ciekawe miernik pokazuje napięcie stałe na nóżkach kondensatora, natomiast na końcówkach rezystora nic nie pokazuje.

[_LM_]

@Geralt Myślę że potrzebujesz takiego urządzenia:

Albo ogólnie szukasz przełącznika audio sterowanego sygnałem, podobne urządzenia stosuje się do automatycznego załączania subwoofera, kiedy pojawia się sygnał urządzenie automatycznie uruchamia wzmacniacz. BTW skaner niema żadnego wyjścia z bramki szumów? To by się idealnie sprawdziło do uruchamiania zewnętrznego wzmacniacza.

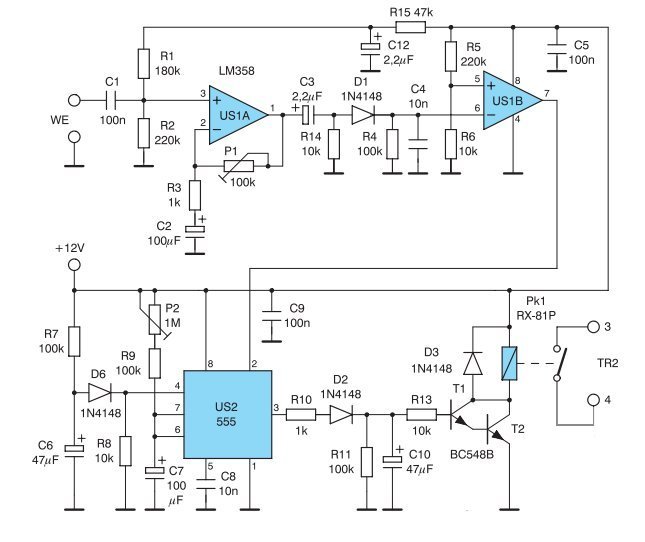

O nawet znalazłem jeden zestaw który po drobnych przeróbkach nadawałby się do twoich zastosowań: https://archiwum.allegro.pl/oferta/a-141-autowylacznik-subwoofera-zestaw-i2383139890.html

Edytowano Sierpień 29, 2023 przez _LM_

[Geralt]

@_LM_ Nie szukam gotowego rozwiązania w postaci schematu czy urządzenia.

Chciałem sam do tego dojść, chociaż patrząc na ten schemat widzę mnogość elementów - inaczej to sobie wyobrażałem.

Nie ma prostszego rozwiązania? Bez tylu podzespołów?

Dnia 29.08.2023 o 08:42, _LM_ napisał:

BTW skaner niema żadnego wyjścia z bramki szumów?

Nie wiem.

Na razie skupiłem się na pomiarach prądu stałego na wyjściu detektora szeregowego z odcięciem składowej stałej. Uważam, że wartości które zmierzyłem wcześniej nie są poprawne (max. głośność: 0,1 V, średnia głośność: 0,08m V). Dlatego w symulatorze elektroniki narysowałem schemat tego detektora i sprawdzam z jakimi wartościami kondensatorów i rezystorów będzie działał najlepiej. W schemacie mojego detektora nie ma wzmacniaczy operacyjnych. Tylko nie wiem, jakie parametry wpisać dla zasilania. Mam wybrać źródło czy dwa źródła napięcia przemiennego? W symulatorze trzeba podać wartości: Napięcia max., kształt fali, składową stałą, częstotliwość i przesunięcie fazowe.



[_LM_]

No więc zacznij od podstaw, ogólnie na wyjściu wzmacniacza/przed wzmacniacza nie powinno być napięcia stałego(*świadczyłoby to o uszkodzeniu). Zaś jeśli sygnał ma tak niski poziom to bez wstępnego wzmocnienia nie uda ci się uruchomić przekaźnika lub innego układu przełączającego. Tak samo z prostowaniem tego sygnału dioda krzemowa ma spadek napięcia około 0.7V więc w jaki sposób sygnał 100mV ma przejść przez złącze? Ty potrzebujesz prostownika aktywnego, da się ten układ wykonać na tranzystorach ale czy warto kombinować kiedy w zasięgu są wzmacniacze operacyjne? Opisz dokładnie jak i czym mierzysz sygnał z wyjścia skanera bo coś mi mówi że twoje wyniki są mocno zaniżone. A jeśli chcesz do tego dojść samemu to niema wyjścia, trzeba trochę czasu poświęcić na naukę i praktykę.

EDIT A w ogóle składanie gotowców/kitów to też dobry sposób na naukę masz od raz teorię i praktykę





* tak są przedwzmacniacze które podają napięcie phantom i na te napięcie nakładany jest sygnał użyteczny ale nie o tym tutaj mowa

Edytowano Sierpień 30, 2023 przez _LM_

[Geralt]

@_LM_

1. Moja wieża ma dwa gniazda głośnikowe cinch.

2. Kiedy nie wiedziałem, co mam mierzyć zacząłem od mierzenia (zwykłym) miernikiem napięcia stałego w gniazdach głośnikowych wieży.

Czerwoną sondę włożyłem do środka gniazda, a czarną dotknąłem zewnętrznej części gniazda.

W prawym gnieździe przy pełnej głośności mam 6,46 V DC. W lewym natomiast mam tylko 0,13 V DC. Rzeczywiście jeden z głośników gra ciszej. Od razu zapytam czy można to prosto naprawić? W gnieździe słuchawkowym wieży mam 0,93 V DC. Czy to, że mierzyłem prąd stały i pojawiały się takie wyniki od razu świadczy o uszkodzeniu wieży czy niekoniecznie? Czy samo mierzenie prądu stałego w gnieździe głośnikowym nic nie uszkodzi?

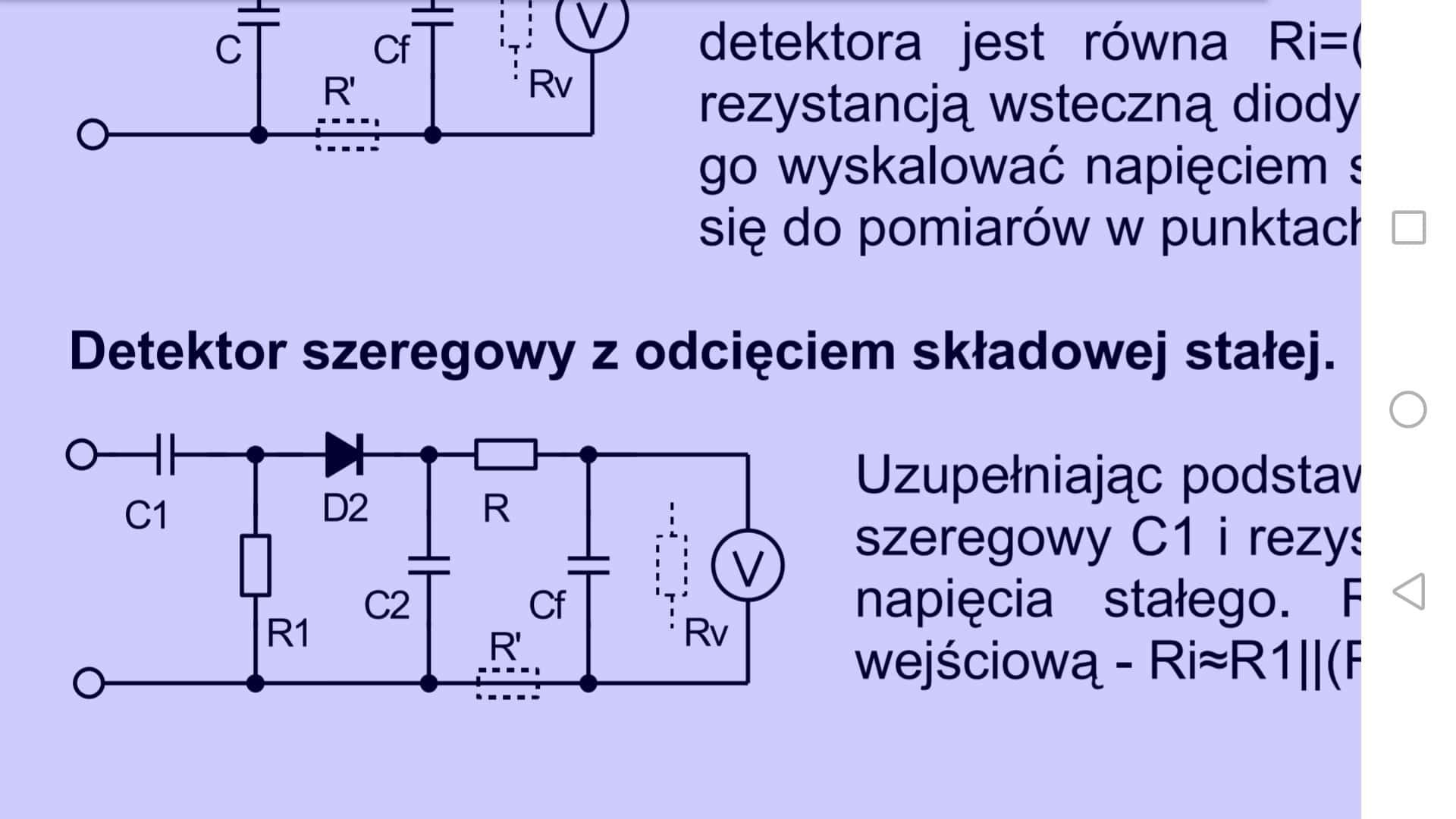

3. Później dowiedziałem się, że mam mierzyć składową zmienną. Zbudowałem detektor szeregowy z odcięciem składowej stałej według schematu.

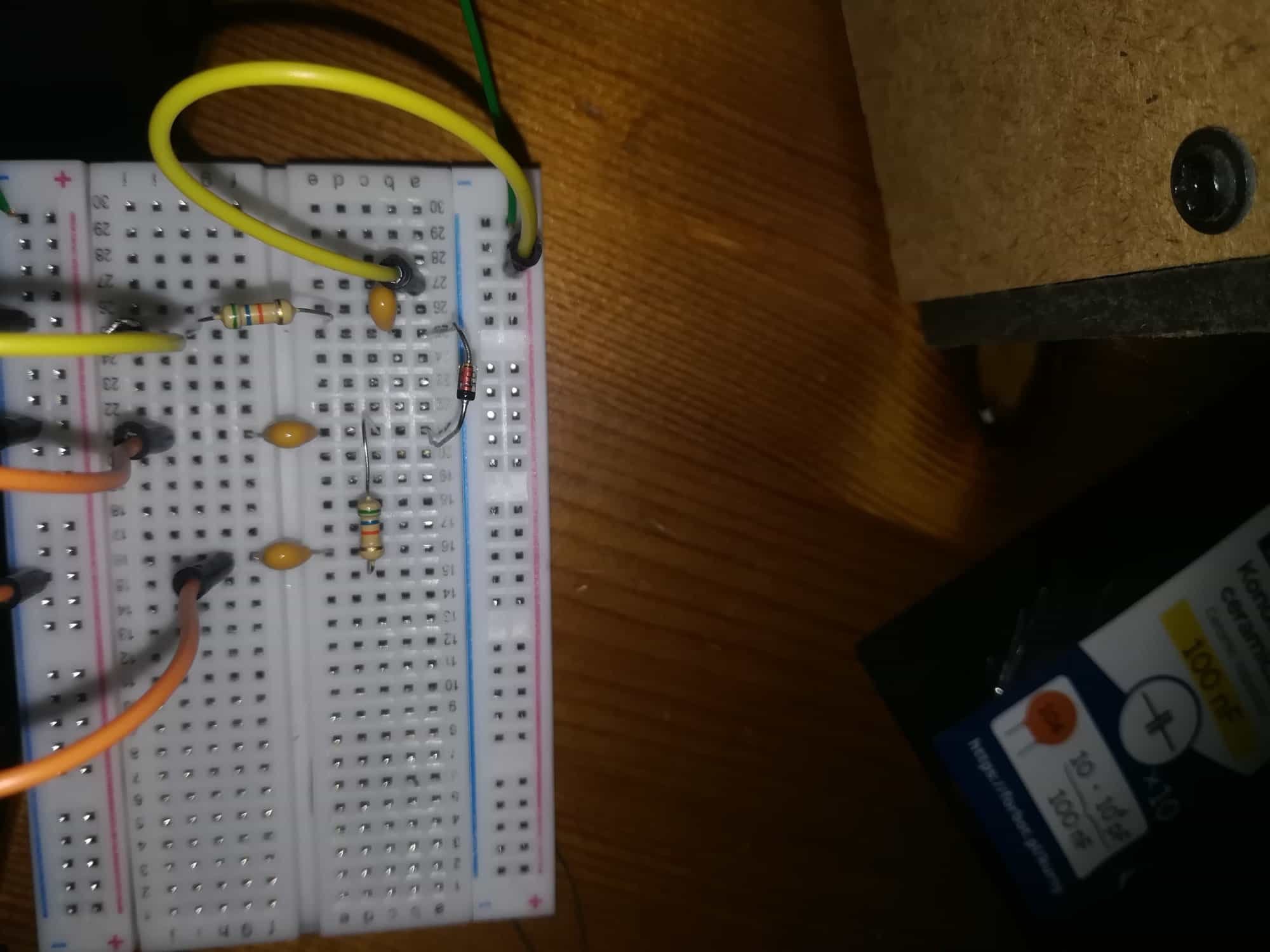

Wcześniej przylutowałem kabelki do sygnału wtyku cinch i do masy wtyku cinch. Po włożeniu do gniazda wieży tego wtyku kabel z sygnałem podpiąłem do plusa na płytce, a masę do minusa na płytce.

Użyłem kondensatorów 470 nF, rezystorów 56 kΩ i diody 1N4148. Pomiary napięcia stałego na nóżkach kondensatora Cf (na schemacie) wyniosły - max. głośność: 0,1 V, średnia głośność - 0,8m V. Napięcie to wydaje się zbyt małe i zastanawiam się czy muszę zmienić elementy w detektorze czy mam uszkodzoną wieżę.

Edytowano Sierpień 30, 2023 przez Geralt

[_LM_]

37 minut temu, Geralt napisał:

W prawym gnieździe przy pełnej głośności mam 6,46 V DC

Zapewne ten kanał jest uszkodzony

40 minut temu, Geralt napisał:

Czy to, że mierzyłem prąd stały i pojawiały się takie wyniki od razu świadczy o uszkodzeniu wieży czy niekoniecznie? Czy samo mierzenie prądu stałego w gnieździe głośnikowym nic nie uszkodzi?

50 minut temu, Geralt napisał:

Czerwoną sondę włożyłem do środka gniazda, a czarną dotknąłem zewnętrznej części gniazda.

Zrób zdjęcie miernika i jego ustawień kiedy robiłeś pomiar na wyjściu wzmacniacza

38 minut temu, Geralt napisał:

Od razu zapytam czy można to prosto naprawić?

Nie wiem, to jest zależne od wielu czynników, nie wiemy jaka to jest wieża, jaki stopień końcowy i w jaki sposób jest zbudowany. ALE skupmy się na wejściu gdyż tego dotyczy temat.

A w temacie jest napisane "urządzenie do selekcji 1 sygnału audio z 2 źródeł" więc dlaczego nie skorzystasz z linku do zestawu z allegro? tj: wiem że to jest archiwum ale na pewno gdzieś da się znaleźć aktualną ofertę. Ogólnie rzecz biorąc, zbudowanie urządzenia o które pytasz jest w zasięgu hobbysty, ja skorzystałbym z gotowca i później tutaj się dopytywał jak go zmodyfikować do swoich potrzeb. Od czegoś trzeba zacząć, mierzenie i dobieranie elementów na chybił trafił to nie jest dobry pomysł. Uwierz mi że nie zbudujesz tego na prostych elementach RC, sygnał przełączający należy wzmocnić, wyprostować i wtedy dopiero można czymś sterować.



[ethanak]

Tak przy okazji: wzmacniacz głośnikowy bez obciążenia może zachowywać się dziwnie (w przypadku lampy może doprowadzic do uszkodzenia). Ale co ja tam wiem...

[_LM_]

1 minutę temu, ethanak napisał:

Ale co ja tam wiem...

No, np: dlaczego nie miesza się ogórków i mleka 🙂
